NASA标准适配型快装扶手夹持固定件

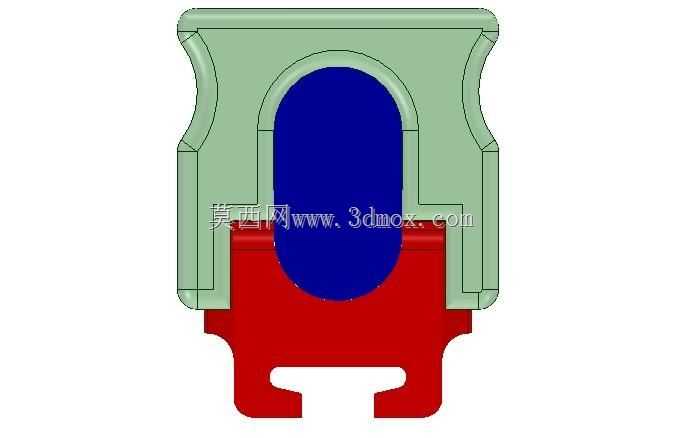

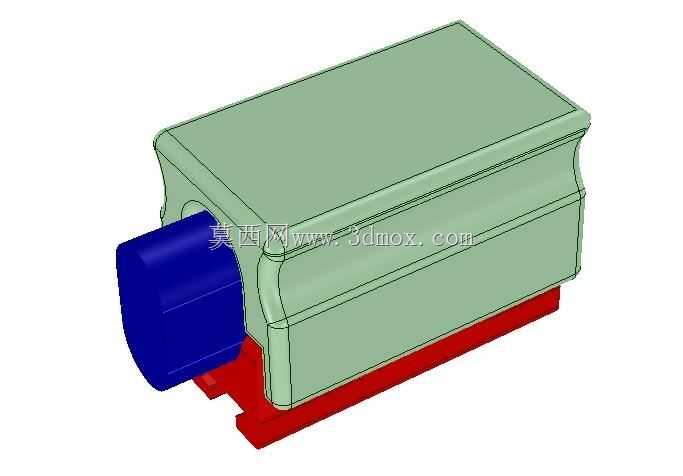

这款扶手夹持件最初面向航天场景下的舱内扶手快装需求开发，核心解决狭小空间内扶手附件的无工具快速装拆问题，同时也可迁移至工业巡检通道、户外装备挂载、民用置物固定等多类需要在管状扶手上加装附件的场景。不同于常规的螺栓锁紧抱箍结构，该夹持件采用上下分体式卡扣结构，下半部分为直接卡套在扶手杆上的基座，上半部分为锁止压块，装配时无需额外工具，仅需将下半部分基座卡入扶手杆对应位置，再扣合上半部分压块，通过销钉完成轴向锁止即可完成固定，单人操作耗时不超过十秒，非常适合高空作业、应急加装等无法携带大量工具的作业场景。

设计阶段重点考量了3D打印工艺的成型特性，针对FDM打印常见的层间结合力不足、装配间隙公差累积问题做了专项优化：所有配合面预留0.2mm的打印间隙，避免打印过程中材料溢边导致的装配卡滞；整体结构最小壁厚控制在4mm，即便采用40%填充率的PLA或者PETG材料打印，也能保证足够的结构强度，常规挂载工况下不会出现层间开裂或者结构断裂问题。从用料参数来看，下半部分基座打印耗材用量约49克，上半部分压块耗材用量约63克，整体重量控制在120克以内，不会给扶手杆带来额外的负重负担。

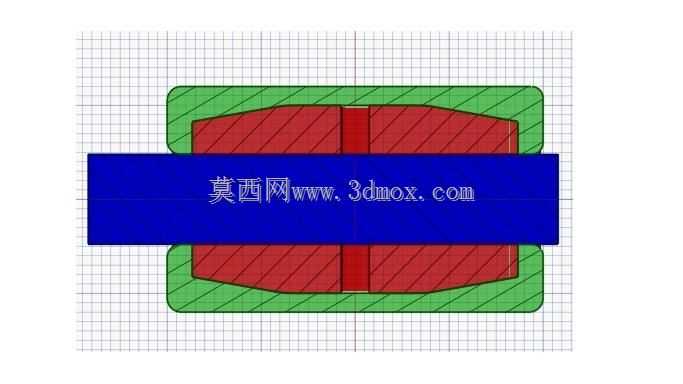

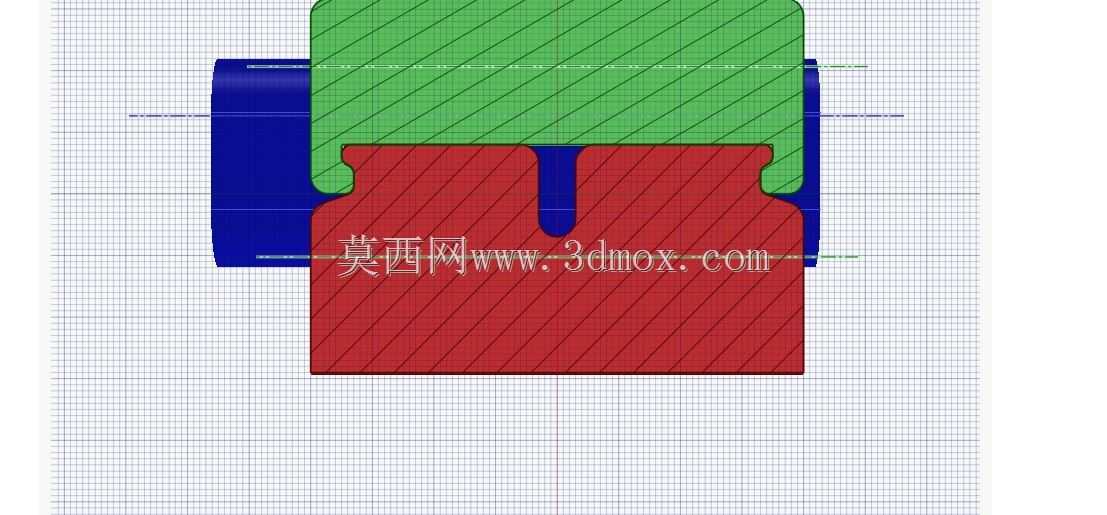

结构细节上，上下两部分的配合面采用斜面密封设计，锁止后斜面紧密贴合，既可以提供足够的轴向锁紧力，避免夹持件在扶手杆上出现轴向滑动或者周向转动，也能减少装配后的配合间隙，避免长期使用过程中出现晃动松脱。下半部分基座底部设计有通用挂载接口，可根据实际使用需求拓展挂载置物挂钩、工具挂架、标识牌固定座等不同功能附件，接口采用标准卡槽设计，无需二次打孔即可完成附件的快速更换。上半部分压块的内弧面与扶手杆外圆完全贴合，接触面积达到整圈的60%以上，锁紧后压强分布均匀，不会因为局部应力过大损伤扶手杆表面的防腐涂层或者阳极氧化层。

安装边界方面，该夹持件适配直径30mm的标准圆形扶手杆，整体安装后外轮廓尺寸为62mm*48mm*35mm，突出扶手杆表面的高度不超过30mm，不会在狭窄通道内形成突兀的凸起剐蹭过往人员或者设备。锁止销钉采用过盈配合设计，压入后不会因为日常振动出现松脱，需要拆卸时仅需用细杆将销钉顶出即可分离上下两部分，可反复拆装使用不会出现结构磨损。针对户外使用场景，结构上没有设计易积水的凹槽，所有边角均做了R2以上的圆角过渡，既可以减少打印过程中的支撑用量，也能避免应力集中导致的结构断裂，同时雨水可以顺着斜面自然流下，不会在结构内部积存导致连接件锈蚀。

从实际使用验证来看，该夹持件在常温环境下可承受不低于15kg的垂直挂载载荷，水平方向可承受不低于10kg的推拉载荷，完全满足日常工具挂载、小型置物平台固定的使用需求。如果采用ABS或者尼龙材料打印，还可适应-20℃到60℃的环境温度范围，能够满足户外工业场景的使用要求。结构上没有复杂的异形曲面，所有特征均为拉伸、倒角即可完成的常规结构，建模过程无需复杂的曲面操作，普通结构工程师仅需半小时即可完成参数化建模，也可根据不同直径的扶手杆快速调整内弧面尺寸，快速衍生出适配不同规格扶手的系列化夹持件产品。
