达芬奇结构往复锉刀切割装置

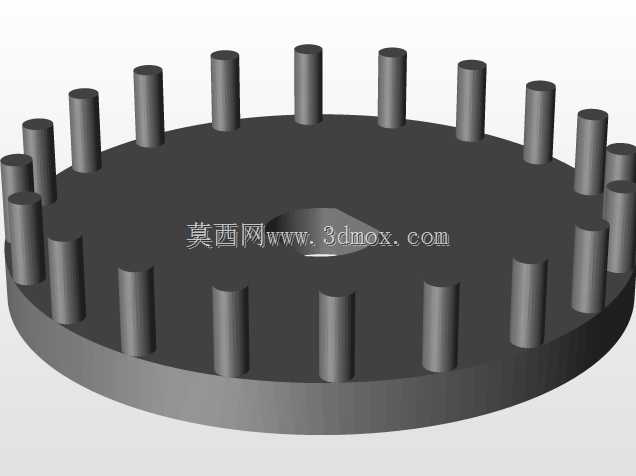

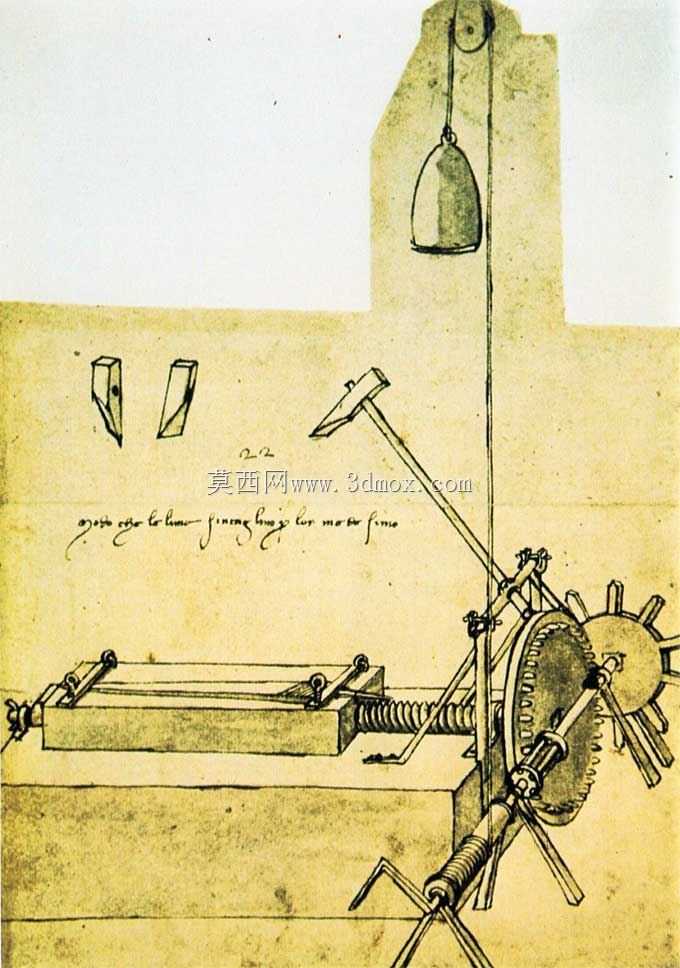

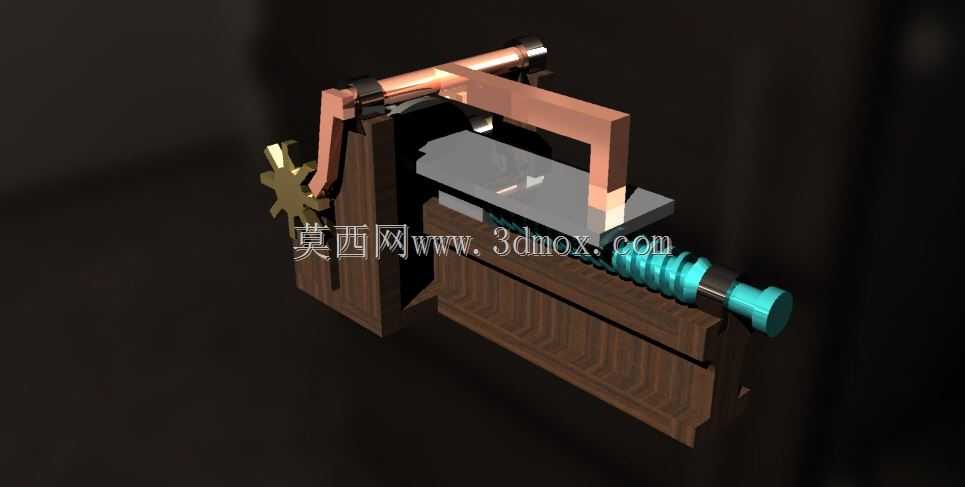

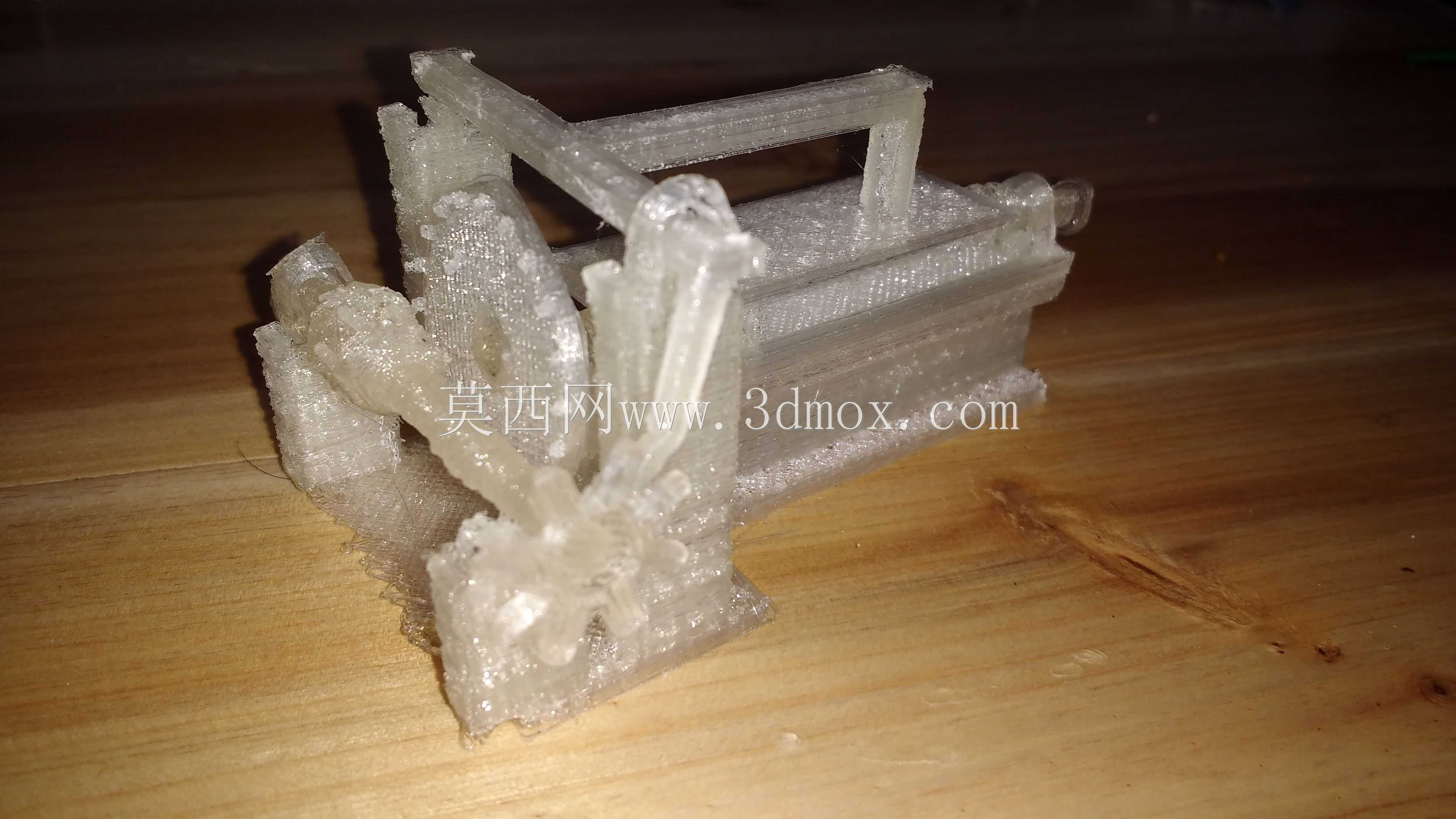

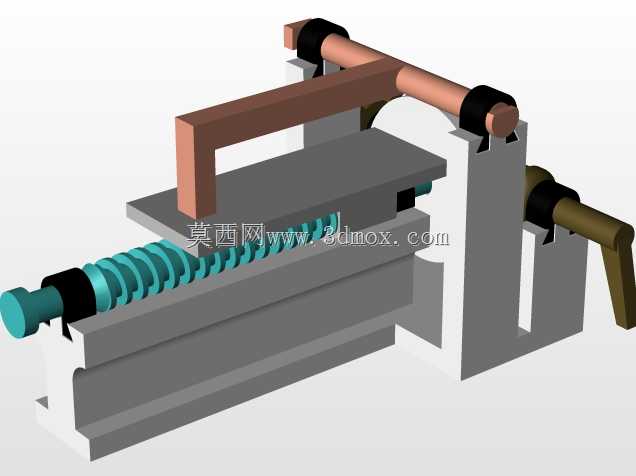

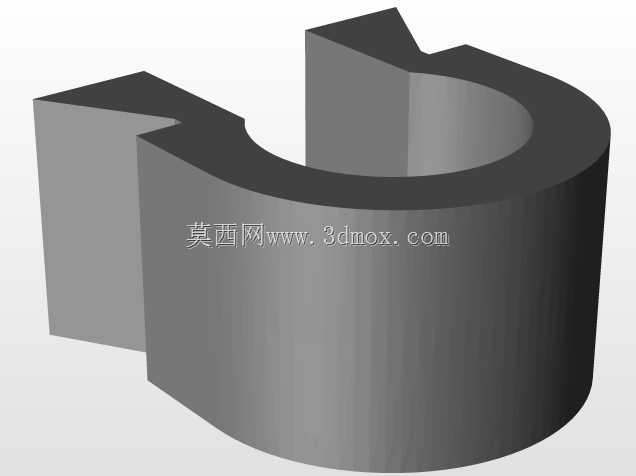

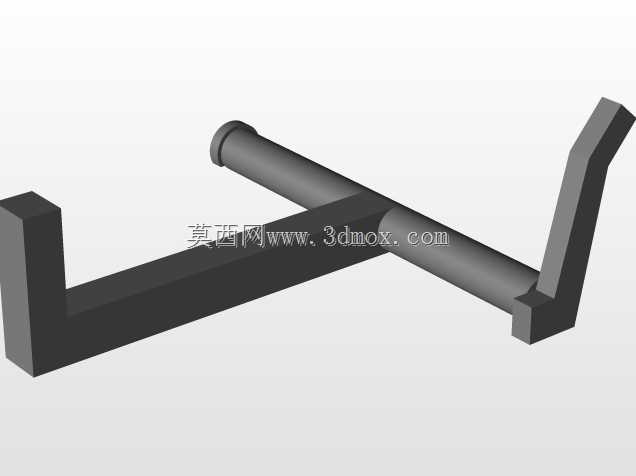

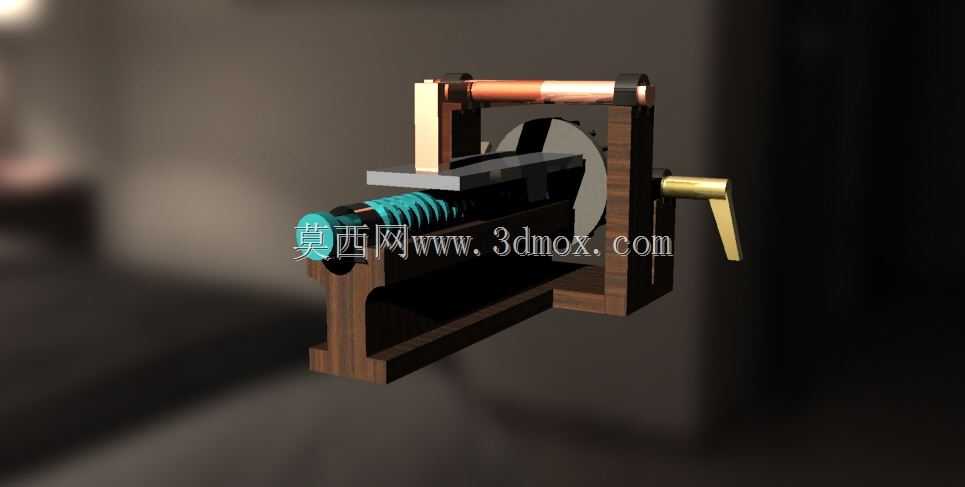

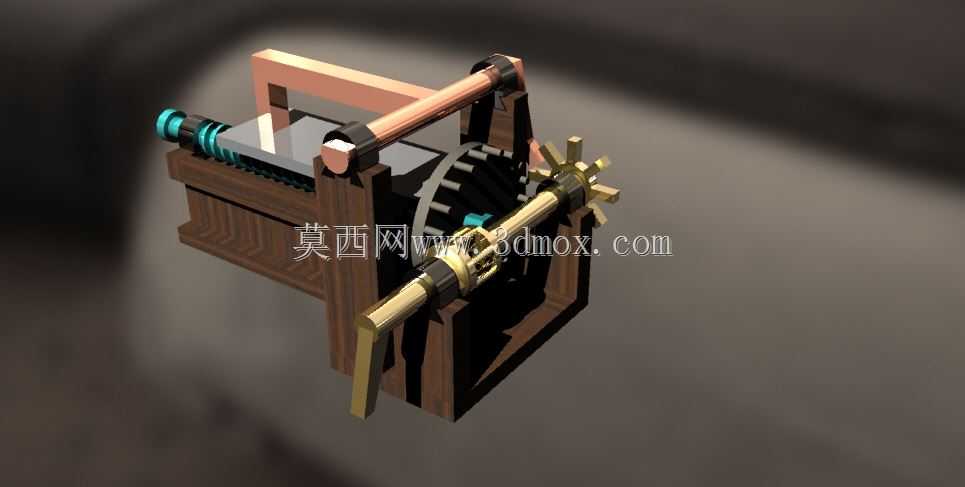

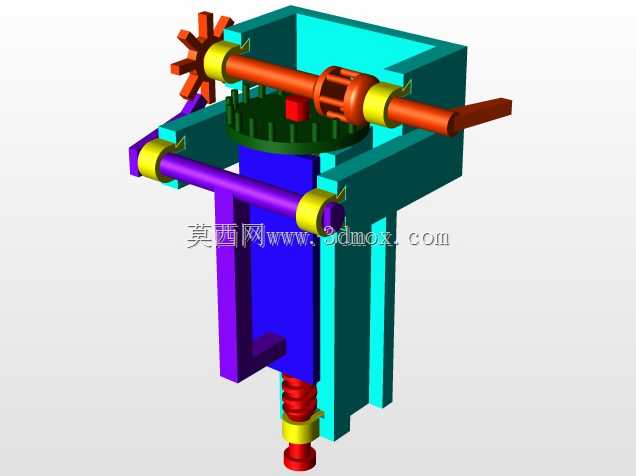

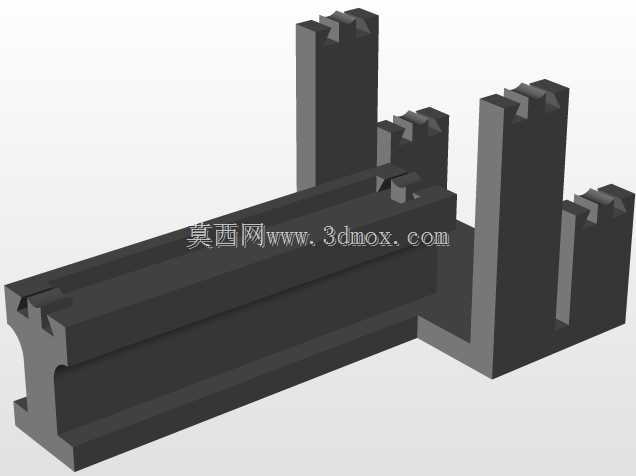

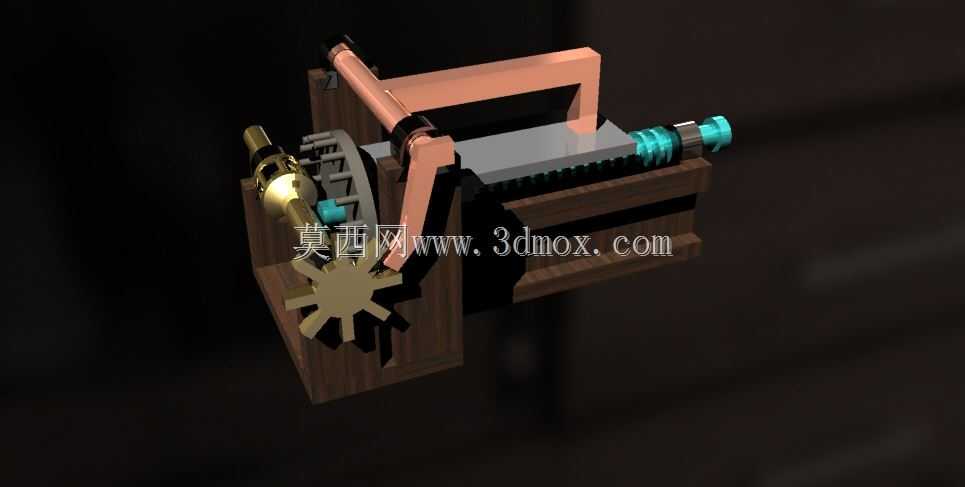

这款往复式锉刀切割装置脱胎于古典机械设计思路，采用纯机械联动结构实现直线往复切削动作，无需外接动力源即可通过手动输入扭矩完成薄型工件的裁切、锉削作业，在小型工坊手工加工、教学演示场景中具备独特的应用价值。从功能实现逻辑来看，装置输入端采用星形手轮作为扭矩输入部件，操作者转动手轮即可通过齿轮组完成动力的一级减速增扭，齿轮副的传动比经过匹配计算，确保手轮输入转速与锉刀往复频次处于适配手工操作的区间，避免过快的切削速度导致操作失控或刀具崩损。传动链路中采用曲柄滑块机构将齿轮输出的旋转运动转换为锉刀安装座的直线往复运动，滑块与机架之间设置有导向滑槽，滑槽的配合间隙控制在0.5mm以内，既保证滑动顺畅无卡滞，又能将锉刀工作时的侧向偏移量控制在合理范围，保障切削面的平面度。装置的机架采用一体化框架结构，所有传动部件均内嵌安装在框架内部，外露运动部件仅保留手轮与锉刀工作端，可大幅降低操作过程中衣物、工具卷入传动结构的安全风险。工件夹持平台设置在锉刀作业端正下方，平台表面加工有定位槽，可适配不同厚度的非金属、软金属薄材装夹，装夹位置可沿机架纵向调整，适配不同长度工件的加工需求。设计过程中针对增材制造工艺做了专门的适配优化，所有组件的常规配合公差设定为0.5mm，螺纹连接部位公差放宽至1mm，无需额外支撑结构即可完成整体打印装配，降低了实物复刻的工艺门槛。从安装边界来看，装置整体为桌面级尺寸，底座预留有螺栓安装孔，可直接固定在常规木质或金属工作台面上，安装时需保证锉刀运动方向与工作台边缘平行，预留出足够的工件送进操作空间，避免作业时工件与周边工装产生干涉。锉刀安装座采用快拆式结构设计，可根据加工材质更换不同齿形的锉刀或小型锯条，拓展装置的加工适用范围，日常维护时仅需定期在导向滑槽、齿轮啮合面涂抹润滑脂，即可保证机构长期运行无卡滞。
