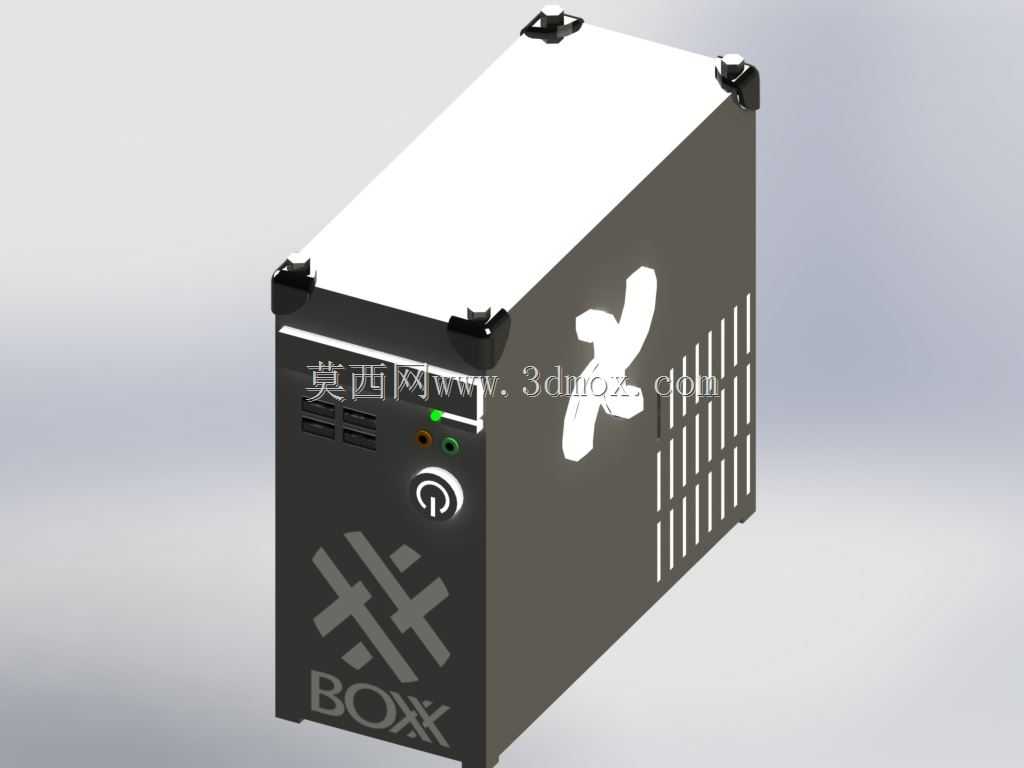

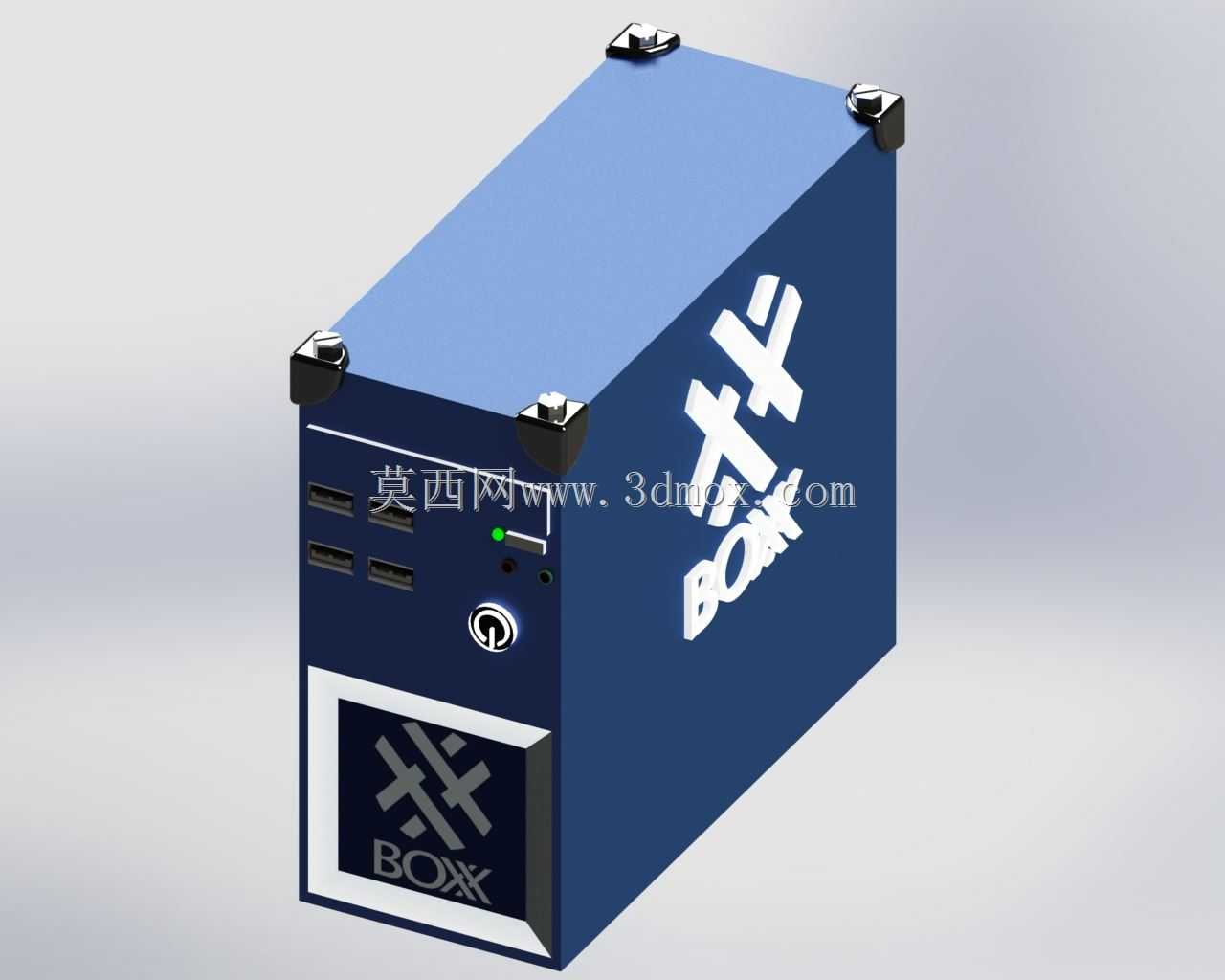

仿工作站造型螺栓收纳盒结构设计

这款仿工作站造型的螺栓收纳结构，最初的设计出发点是解决桌面零散紧固件收纳混乱的问题，日常做设备装配、样机调试的时候，台面上的螺栓、螺母、垫片经常混放，找对应规格的紧固件要翻半天，既耽误装配进度，也容易丢失小规格的精密螺丝，所以在做结构构思的时候，没有采用常规的方盒造型，而是参考了立式工作站的外观形态，让收纳件本身也能成为桌面工装环境的一部分，不会和其他工业设备产生视觉违和感。

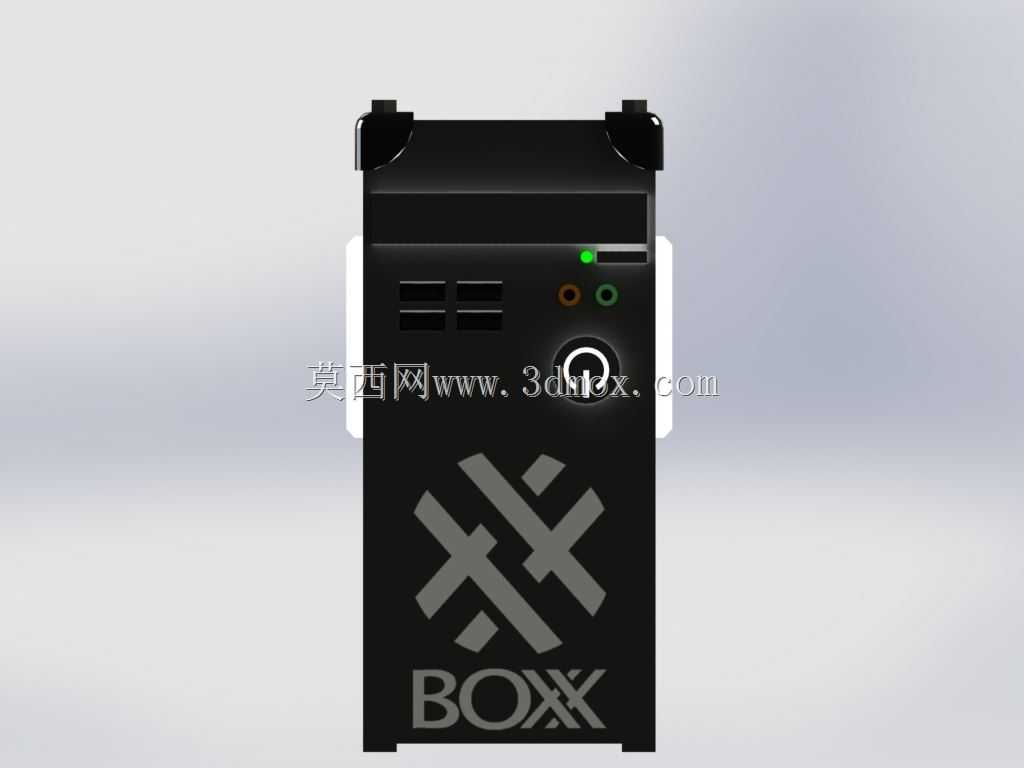

从实际使用场景来看，这个收纳结构可以放在装配工位的操作台边缘，也可以放置在维修工具车的顶层托盘上，用来分类存放不同规格的外六角螺栓、内六角螺钉、配套螺母以及平弹垫，顶部预留的指示灯标识区域，实际可以做成分区标记位，比如绿色标识区放不锈钢紧固件，橙色标识区放8.8级高强度螺栓，不用打开盒盖就能快速判断对应分区的零件类型，减少翻找的时间。正面的电源按键造型位置，实际设计成了盒盖的锁扣按键，按下之后上盖可以自动弹开，相比传统的抽拉式盒盖，单手就能操作，在手上沾有润滑脂或者金属碎屑的时候，不用双手配合就能打开盒体取件，更符合工装场景的操作习惯。

结构设计上，盒体主体采用弯折钣金结构，边角做了R3的圆角处理，避免取放零件的时候被锐边划伤，两侧的凸起结构是防滑握持位，当需要把收纳盒从工位拿到设备旁进行现场装配的时候，双手扣住两侧的凸起位就能稳定搬移，不会因为盒体表面沾有油污打滑。盒体内部做了可抽拉的分隔层，分隔片的卡槽间距可以根据存放的螺栓长度自由调整，比如存放长度50mm以上的长螺栓时，可以拆掉中间的分隔片扩大单格空间，存放M3以下的小规格螺钉时，可以加密分隔片做更多细分格，适配不同规格紧固件的存放需求。

安装边界方面，盒体底部设计了四个嵌入式的橡胶防滑脚垫，放置在金属操作台面上的时候不会因为台面倾斜或者碰撞滑动，脚垫的嵌入深度为2mm，不会额外增加盒体的整体高度，整体外形尺寸控制在长220mm、宽180mm、高360mm，占用的台面空间和普通立式水杯架相当，不会过多占用操作台的作业面积。盒盖和盒体的连接采用隐藏式的阻尼转轴，翻开盒盖之后可以停在任意角度，不会因为盒盖自重突然合上夹手，转轴的阻尼力度经过调校，单手掀开的时候不需要用太大力气，翻开到90度位置的时候会有轻微的卡位反馈，提示使用者盒盖已经到达最大开启位置。

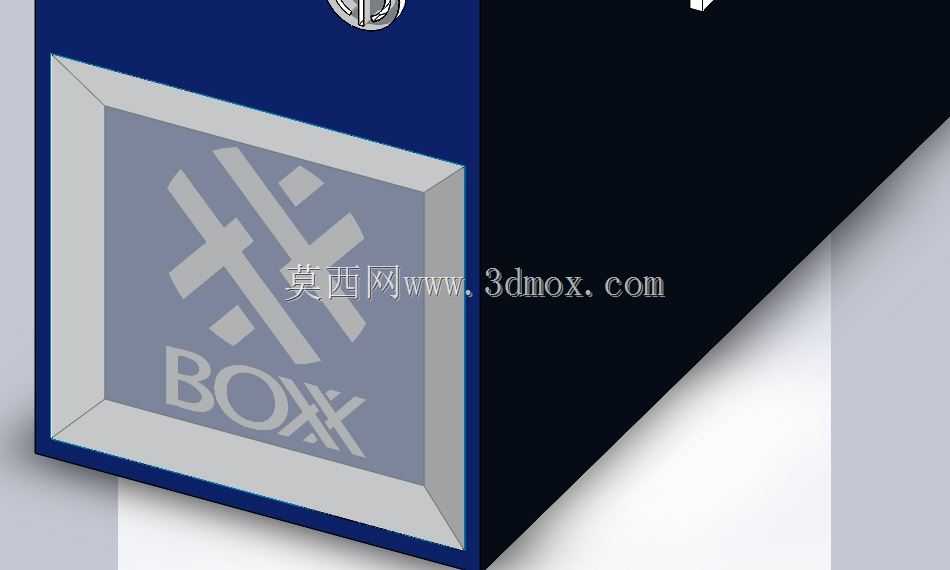

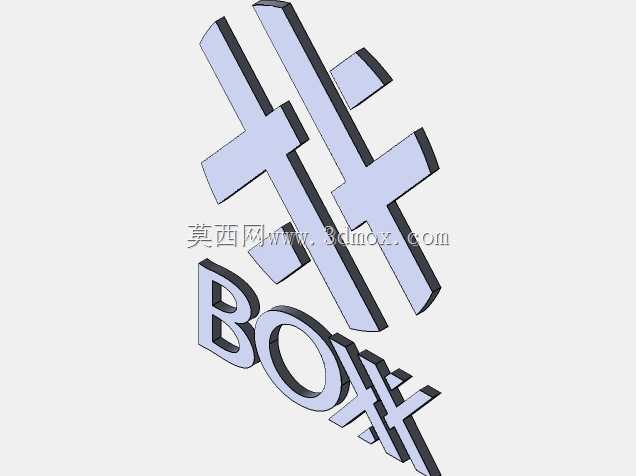

细节设计上，盒体正面的交叉造型标识区域，实际是预留的标签粘贴位，可以贴上对应存放零件的规格标签，比如标注“M6内六角”“M8外六角”之类的标识，即使是不熟悉工位的新操作人员，也能快速找到需要的紧固件。顶部的两个挂耳结构，除了作为造型元素之外，实际可以穿入挂绳，当需要高空作业携带紧固件的时候，可以把收纳盒挂在安全腰带的挂点上，不用一直手持，方便高空作业的时候取放螺栓。盒体的底部预留了四个M4的螺纹安装孔，如果需要固定在工具车或者移动工位上，可以用螺丝穿过安装孔把盒体牢牢固定，避免移动过程中盒体倾倒导致零件散落。

从结构强度来看，盒体采用1.2mm厚的冷轧钢板弯折成型，整体承重可以达到15kg，即使装满重型的高强度螺栓，也不会出现盒体变形的问题，接缝处采用点焊连接之后打磨平整，表面做黑色哑光喷塑处理，不容易沾留指纹和油污，日常清洁的时候用干布擦拭就能去掉表面的金属碎屑和油污，维护起来很方便。盒盖的内侧设计了两个小型的磁吸条，可以吸附几个常用的批头或者小扳手，不用额外在台面上放置批头收纳座，进一步节省台面空间，磁吸条的磁力经过调校，不会因为盒体移动导致批头掉落，同时取放的时候也不需要太大力气就能拿下。
