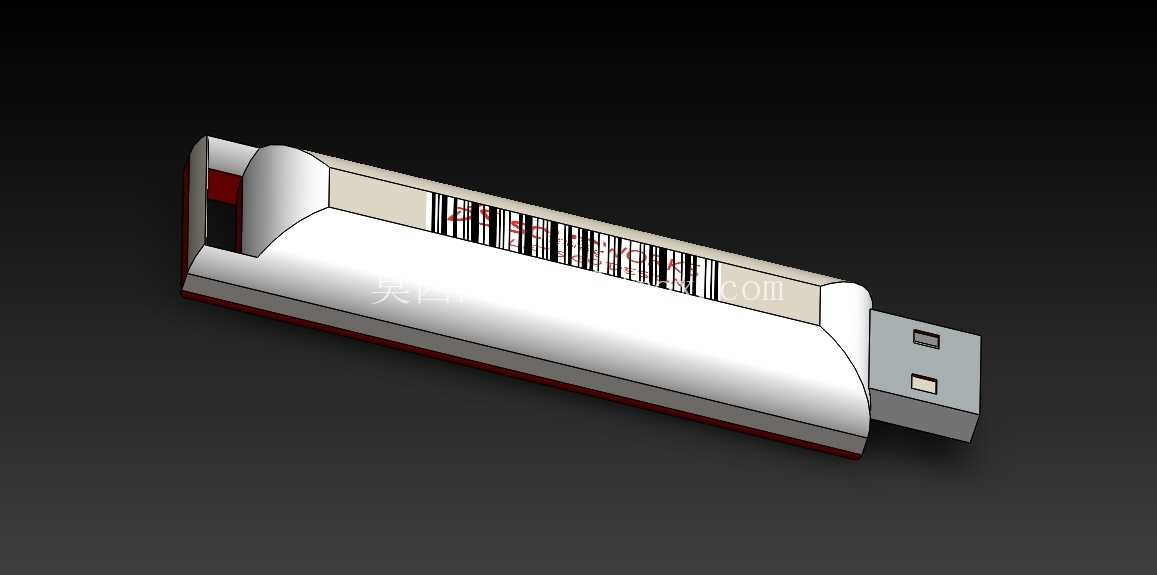

抽拉式便携U盘外壳结构三维设计

　　日常办公场景中，移动存储设备的使用频率极高，从跨设备的文件拷贝、工控设备的程序烧录，到外勤场景下的资料携带，都离不开这类小型存储载体的支撑。传统盖帽式U盘在长期使用中很容易出现盖帽丢失的问题，外露的USB接口也容易因磕碰、积灰出现接触不良的情况，这款抽拉式结构的U盘设计，正是针对这类实际使用痛点做的结构优化。从结构设计逻辑来看，整个产品采用一体化中框作为承载主体，将USB接头固定在抽拉滑条上，通过壳体内部的限位导轨实现滑条的行程控制，不需要额外设置分离式盖帽，推动滑条即可实现接头的伸出与收纳，完全规避了盖帽遗失的风险。

　　壳体边缘做了R角过渡处理，没有尖锐的棱角，日常揣在口袋、卡包中携带时不会勾刮织物，握持插拔的时候也能贴合指腹的受力角度，插拔过程不需要施加额外的侧向力，能减少USB接口长期插拔产生的结构磨损。内部的导轨槽做了0.2mm的间隙预留，既保证滑条推拉过程的顺畅度，不会出现卡滞、晃荡的情况，也能在接头伸出到位后通过壳体端部的卡扣结构实现位置锁定，插入电脑USB接口时不会因为推力导致滑条回缩，保证插接过程的稳定性。壳体尾部预留了挂绳孔位，可以搭配挂绳、钥匙扣使用，适配不同用户的携带习惯，避免设备遗失。

　　从尺寸边界来看，整个壳体的长度控制在70mm以内，宽度在20mm左右，厚度不超过10mm，属于非常小巧的便携尺寸，不管是放在牛仔裤口袋、工牌卡套还是笔记本的笔槽里都不会占用过多空间，插接在笔记本侧边接口时也不会和相邻的接口产生干涉，不会影响周边设备的插接使用。结构设计上充分考虑了注塑生产的工艺要求，壳体的壁厚控制在1.2-1.5mm之间，没有出现壁厚突变的结构，避免注塑过程中产生缩痕、翘曲的问题，所有的卡扣、导轨结构都做了脱模斜度处理，不需要设计复杂的抽芯结构就能实现量产，能有效降低生产环节的模具成本。

　　壳体表面预留了标签粘贴区域，可以粘贴设备编号、容量标识或者企业定制logo，适配企业批量采购做资产标识的使用需求，也方便用户区分不同用途的存储设备，避免拿错导致的资料泄露或者文件混淆。在实际的工业场景中，这类结构的U盘也可以作为工控设备的程序存储载体，稳定的结构能适应车间多尘、频繁插拔的使用环境，收纳状态下接头完全隐藏在壳体内部，能阻挡车间内的金属碎屑、浮尘进入接口缝隙，减少接触不良的故障概率，相比普通盖帽式U盘的环境适应性更强。整个结构没有多余的活动零件，除了抽拉滑条之外其余部分都是固定结构，长期使用的故障率更低，滑条的行程做了硬限位设计，推拉到极限位置时不会出现滑条脱出壳体的情况，不需要额外的装配固定工序，组装过程只需要将滑条卡入导轨、扣合上下壳体即可完成，装配效率更高，适合批量生产。
