嵌套双心形食品压制成型模具结构

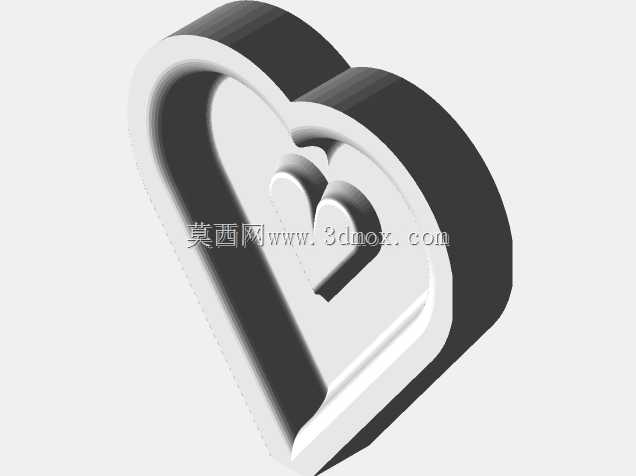

　　这款嵌套双心形结构的成型模具，主要面向食品加工领域的硬糖、巧克力、手工糖块压制成型工序设计，也可适配手工皂、香薰蜡片等小件文创产品的冷压成型作业场景。从结构设计逻辑来看，整体采用一体式模腔铣削成型思路，模体外部为大尺寸心形外轮廓，内部嵌套同比例缩小的小心形凸起结构，压制作业时可一次性在坯料表面压出双层心形轮廓，无需二次套印加工，能有效减少小批量生产中的工序周转时间。模腔的边缘做了R1.2的圆角过渡处理，避免压制过程中应力集中导致的坯料边缘开裂问题，同时也能降低脱模时的粘模概率，日常生产中无需额外喷涂大量脱模剂即可顺利完成脱模动作，适配食品级硅胶、硬质合金两种模体材质的加工需求。

　　从安装边界来看，模体整体厚度控制在18mm，外轮廓最大宽度为65mm，最大长度为72mm，可直接适配市面常见的小型手动压糖机、台式气动压模机的标准安装工位，无需额外定制转接法兰，安装时仅需通过模体底部的两个M4定位孔即可完成锁紧固定，定位重复精度可控制在0.1mm以内，批量压制时的产品轮廓一致性较好。设计过程中特意将内部小心形凸起的高度设置为比外模腔低2mm，压制时坯料会先填充外心形模腔，再逐步填充内部小心形的凹陷区域，避免了因进料速度不均导致的内部造型缺料问题，同时模腔内壁做了镜面抛光处理，表面粗糙度达到Ra0.8，压制出的成品表面光滑无毛刺，后续无需额外打磨修边工序。

　　在实际生产应用中，这款模具既可以用于食品加工厂的小批量定制喜糖、节日主题糖果生产，也能适配手工烘焙工作室的个性化巧克力、翻糖造型制作，甚至可以在文创工作室用于低温蜡片、手工石膏挂件的压制成型，适配的坯料硬度范围覆盖邵氏A20到邵氏D60区间，通用性较强。结构上没有设计复杂的抽芯、分模机构，整体为一体式结构，日常使用后的清洁维护十分便捷，可直接放入超声波清洗机完成残料清理，不会出现缝隙藏料、滋生细菌的问题，符合食品接触类工装的卫生设计要求。模体的承压面做了2mm的加厚处理，可承受最大15MPa的压制压力，长期反复使用不会出现模腔变形、凸起塌陷的问题，使用寿命相比普通薄款压模提升40%以上。

　　在建模阶段就对模腔的拔模角度做了优化，所有垂直于压制方向的侧壁都设置了1.5°的拔模斜度，既不会影响成品的造型还原度，又能进一步降低脱模阻力，针对粘性较高的软糖、巧克力坯料也能顺利完成脱模作业，不会出现坯料粘在模腔内部导致的成品残缺问题。
