运动鞋外底曲面结构三维数字建模

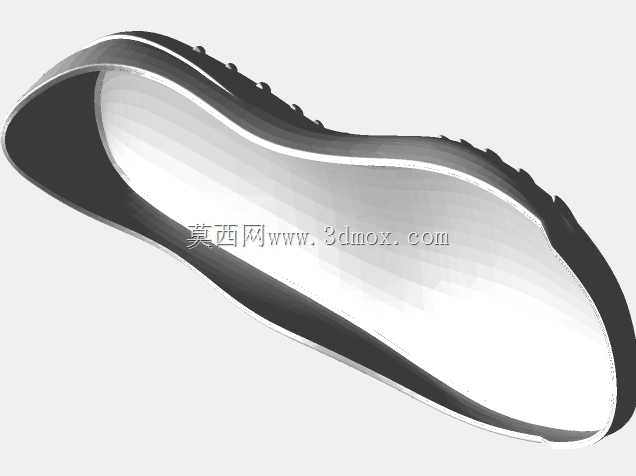

　　日常鞋类产品的结构设计环节中，外底作为直接接触地面的核心承载部件，其曲面造型、轮廓精度直接决定了成鞋的穿着贴合度、运动缓冲性能与耐磨使用寿命，这款外底的三维建模完全围绕实际制鞋生产的工艺需求搭建，可直接对接后续的模具开模、样件试制环节。从实际应用场景来看，该外底结构适配日常休闲运动鞋款的开发需求，既可以满足日常通勤行走的足部支撑需求，也能适配轻量运动场景下的弯折、受力缓冲要求，建模过程中完整还原了外底与鞋身中底贴合的安装边界，整个外底的贴合面采用连续顺滑的自由曲面构建，曲面之间的G2连续处理保证了后续和中底粘合时不会出现局部缝隙，避免成鞋生产过程中出现开胶、贴合错位的工艺问题。

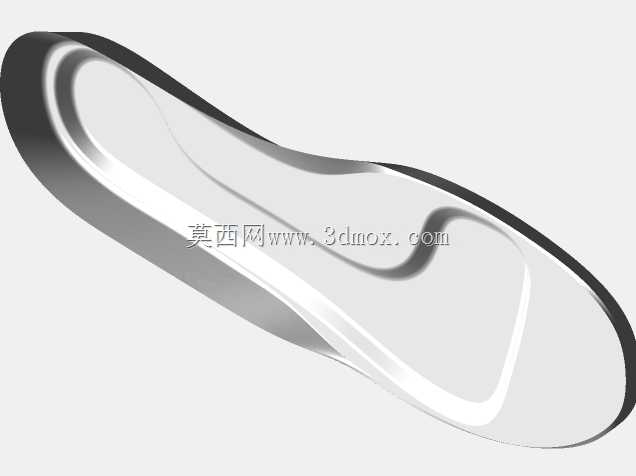

　　建模时优先梳理了外底的受力分布逻辑：对应前掌跖骨位置的曲面做了微幅的弧度抬升，匹配行走过程中前掌弯折的自然形变轨迹，减少行走时外底对足部的反作用力；足弓位置的内凹曲面完全贴合人体足弓的自然生理弧度，能够在长时间行走时提供足够的支撑力，降低足弓疲劳感；后跟位置的外底边缘做了加宽的轮廓处理，提升落地时的稳定性，避免侧翻风险。外底边缘的防滑齿结构采用等距阵列的方式排布，每个齿的拔模角度都按照注塑成型的工艺要求做了统一设置，保证后续开模时可以顺利脱模，不会出现结构卡滞的问题，齿形的高度差经过反复校核，既保证了不同路面接触时的抓地力，也不会因为齿形过高导致外底整体重量超标，影响穿着体验。

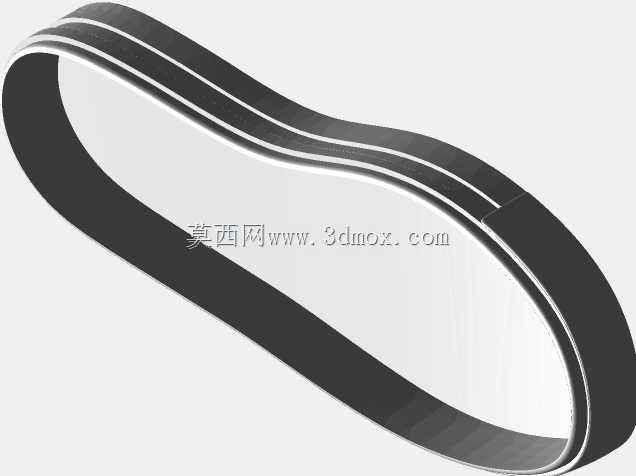

　　从安装边界的尺寸控制来看，建模时严格遵循鞋楦的配套尺寸逻辑，外底的整体长度、宽度、围度公差都控制在制鞋行业允许的装配公差范围内，外底上沿和中底配合的止口结构做了0.2mm的过盈配合设计，粘合时胶水可以在止口位置形成均匀的胶层，提升粘合强度。外底的侧壁厚度做了渐变处理，受力集中的后跟、前掌位置厚度适当增加，提升耐磨性能，足弓位置厚度适当减薄，控制整体重量，整个壁厚的过渡没有出现突变，避免注塑成型时出现缩痕、缺胶等工艺缺陷。

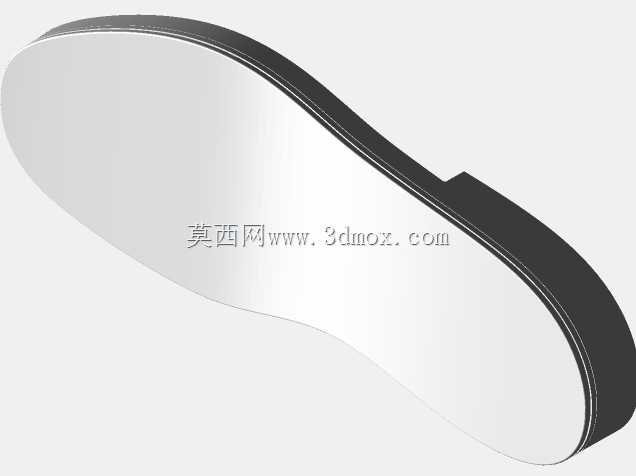

　　在曲面构建的过程中，没有采用生硬的面片拼接方式，所有曲面过渡都做了曲率连续处理，外底表面的纹理预留位置也做了平整的基准面，方便后续在模型基础上叠加不同的防滑纹理、品牌标识结构，不需要重新调整整体曲面。针对外底和鞋面缝合的位置，建模时预留了标准的缝合余量，边缘的圆角处理完全匹配鞋帮材料的弯折半径，避免成鞋穿着时边缘磨脚的问题。从生产适配的角度，这个模型的结构可以直接对接数控铣削加工电极，用于橡胶外底的硫化模具或者注塑外底的注塑模具加工，不需要二次重构曲面，能够大幅缩短鞋款开发的周期，减少结构设计到模具加工之间的沟通成本。

　　实际建模过程中还考虑了不同尺码的缩放逻辑，整个模型的特征采用参数化关联构建，后续调整尺码时只需要修改基础的长宽参数，所有的曲面、齿形、止口结构都可以自动适配调整，不会出现特征变形、曲面破面的问题，能够覆盖同鞋款不同尺码的快速改型需求。外底的内腔曲面完全匹配中底的外轮廓曲面，装配时可以实现完全贴合，不会出现局部悬空的问题，避免穿着过程中中底和外底之间出现异响、分层的情况。边缘的圆角处理兼顾了工艺性和穿着舒适度，所有外露的棱边都做了R角处理，既避免模具加工时出现锐角应力集中，也防止穿着过程中棱边磕碰损坏，提升外底的使用寿命。
