电动自动铅笔削笔器结构设计方案

日常办公与学生学习场景中，传统手动卷笔刀存在削笔力度难控制、笔芯易断裂、操作耗时久的痛点，这款电动自动卷笔装置的结构设计，正是针对这类日常文具使用痛点完成的小型机电一体化结构方案。从实际使用场景出发，该装置可放置于家庭书桌、办公桌面、教室讲台等平面区域，无需额外固定安装，仅需单手持笔送入进笔孔即可完成削笔动作，相比手动卷笔刀，能大幅降低手部操作力度，对于手部力量较弱的低龄学生、长时间伏案需要频繁削笔的绘图人员而言，能有效减少重复操作带来的手部疲劳。

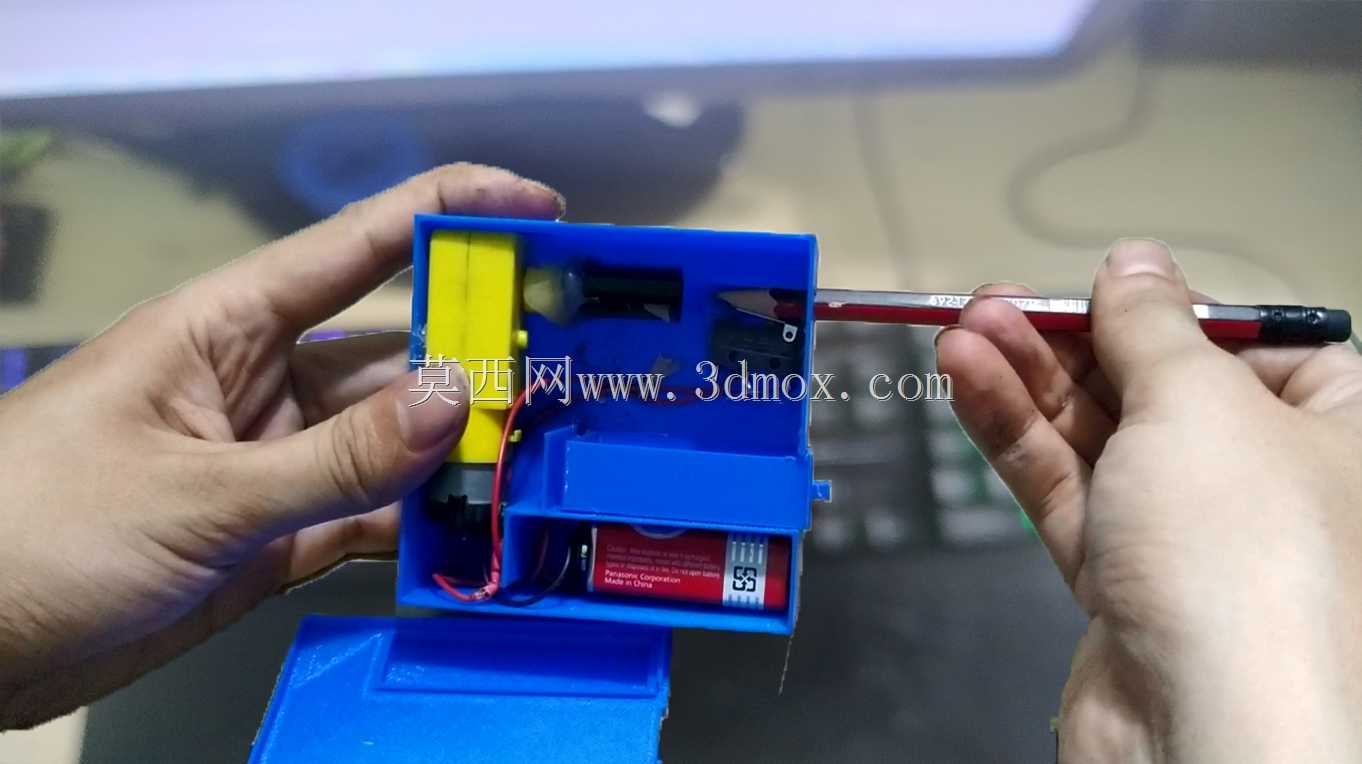

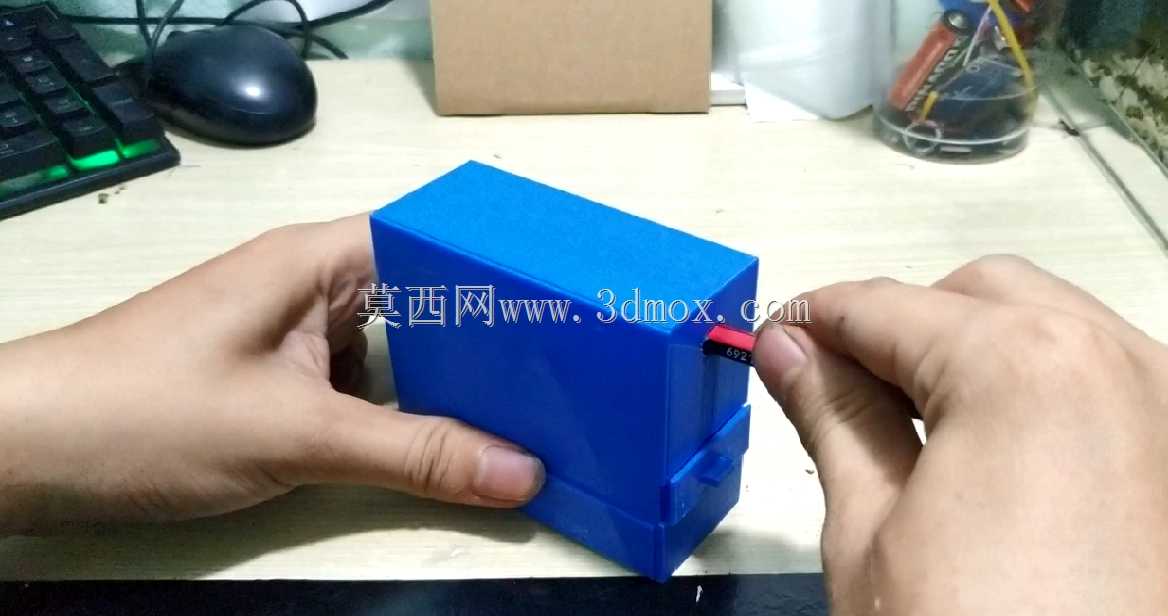

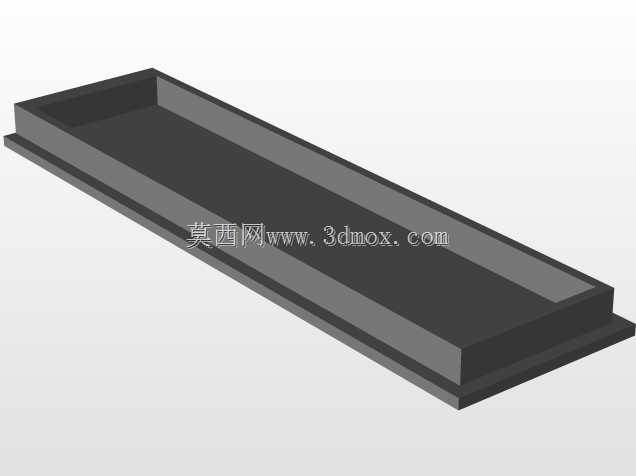

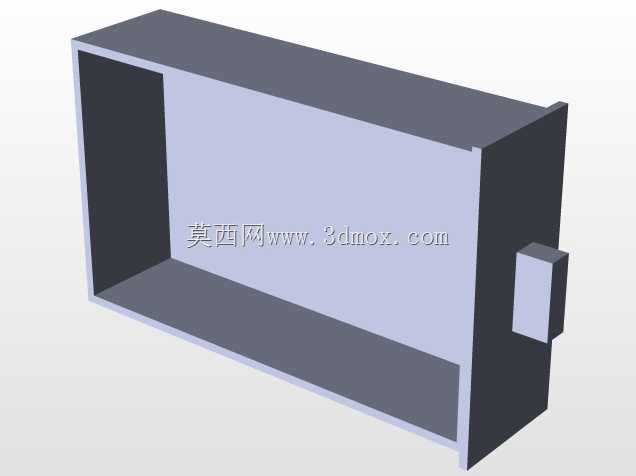

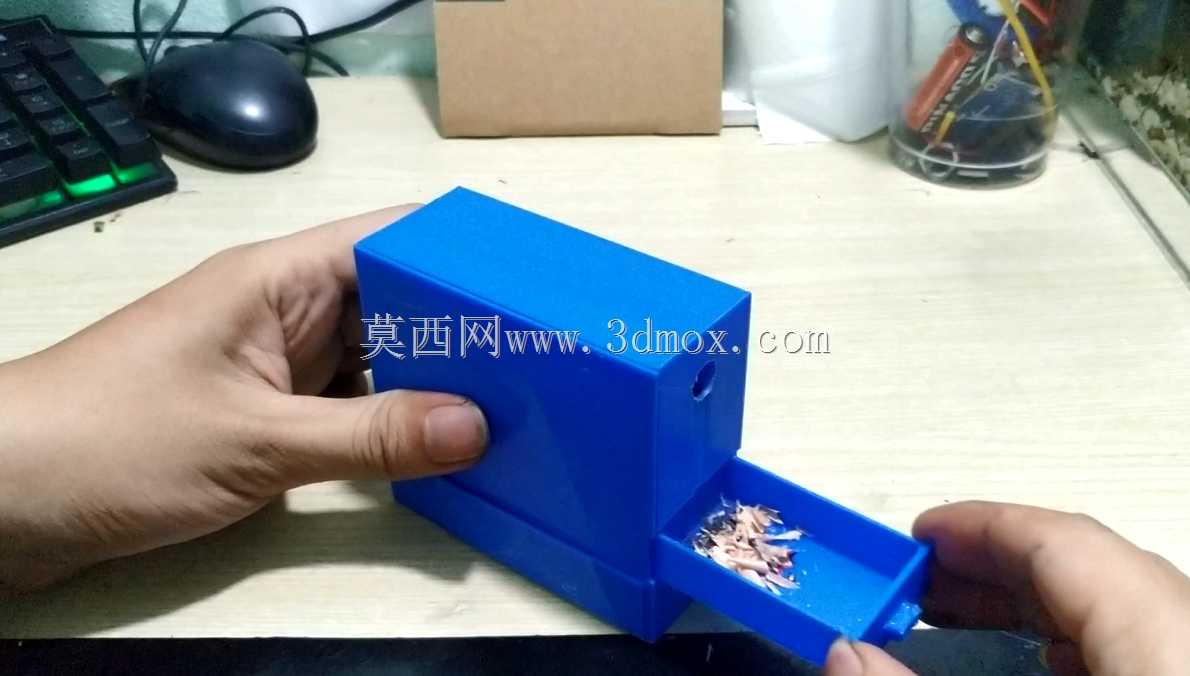

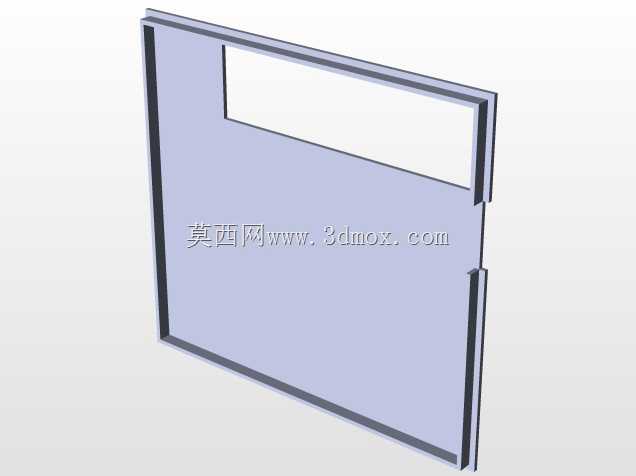

从功能特性来看，该装置采用内置电池供电的独立结构设计，无需外接电源线缆即可独立工作，外壳采用分体式卡扣装配结构，上半部分为切削执行腔，内置刀架组件、传动齿轮组与微型驱动电机，下半部分为电池容纳腔与废屑收纳仓，废屑仓采用抽拉式开合结构，日常清理笔屑时无需拆解整机，仅需抽出下部仓体即可倾倒废屑，操作便捷。进笔口设置于装置侧端面，采用弹性卡紧结构适配不同直径的常规木质铅笔，铅笔插入后触发内部微动开关即可启动电机，通过齿轮组带动刀架旋转完成切削，切削到位后拔出铅笔即可自动断开电源停止工作，无需额外设置操作开关，简化了用户操作步骤。刀架采用倾斜进给的切削角度设计，能保证削出的笔尖锥度均匀，笔芯露出长度控制在合理书写范围内，避免过度切削导致的笔芯断裂、铅笔浪费问题。

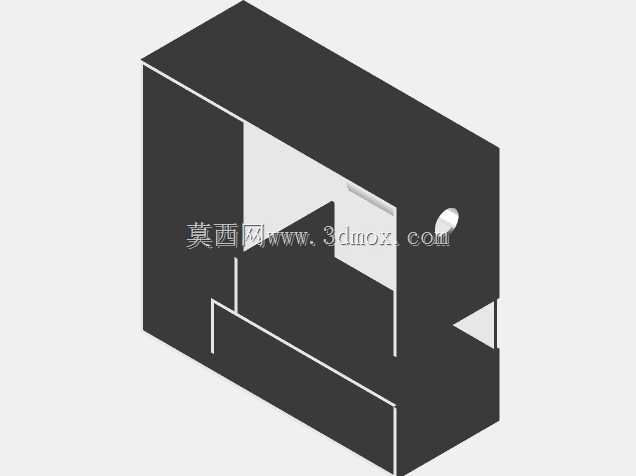

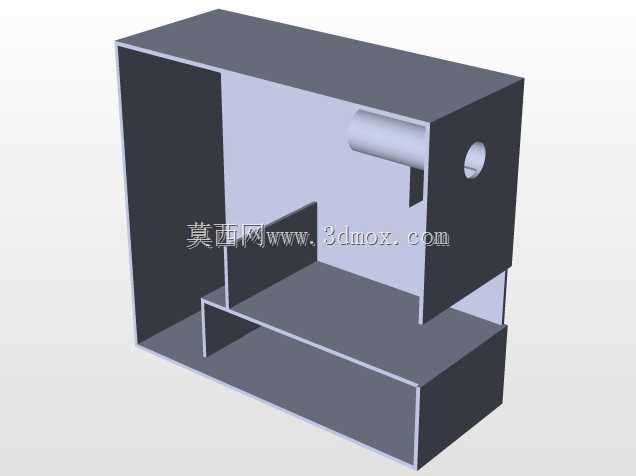

设计过程中优先考虑了小型桌面设备的安装边界与尺寸控制，整体外形采用方正带圆角的盒式结构，外部无突出尖锐结构，放置在桌面时不会占用过多空间，整体重心偏下，电池放置于下部仓体的设计能有效降低整机重心，削笔过程中装置不会因电机振动出现移位、倾倒问题。内部结构排布上，将重量较大的电池组件布置在仓体最底部，电机与传动组件布置在靠近进笔口的一侧，缩短动力传递路径，减少齿轮传动过程中的动力损耗，传动齿轮组采用小模数塑料齿轮，既能满足传递扭矩的需求，又能控制整机重量，同时降低电机运转时的齿轮啮合噪音，避免办公学习场景下的噪音干扰。布线方面，电机与电池、微动开关的连接导线沿壳体内壁的走线槽布置，避免导线与运动的齿轮、刀架发生干涉，外壳内壁设置有对应的限位筋位，对电池、电机、开关组件进行径向与轴向限位，无需额外螺丝固定即可完成内部组件的定位，减少装配工序，降低生产装配的复杂度。

从结构可靠性角度考虑，刀架组件与电机输出轴采用D型轴连接，避免传动过程中出现轴与孔的相对滑动，保证切削扭矩的稳定传递；进笔口的弹性卡爪采用耐磨工程塑料材质，长期插拔铅笔不会出现过度磨损导致的卡紧力不足问题；电池仓设置有金属接触弹片，保证电池供电的接触稳定性，即使装置出现轻微晃动也不会出现断电停转的问题。外壳的拼接缝处设置有错位挡边，即使削笔过程中产生少量笔屑，也不会从拼接缝隙处漏出到桌面，保证使用过程中的整洁性。不同于市面上常见的外露刀头的电动卷笔刀，该设计将所有切削运动部件完全封闭在外壳内部，仅保留进笔孔与外界连通，能有效避免使用过程中手指误触刀头的安全隐患，尤其适合低龄学生使用场景，降低使用过程中的安全风险。废屑仓与主体的连接采用卡扣定位，安装到位后会有明显的卡位反馈，避免手持移动装置时废屑仓意外脱落导致笔屑洒落。在实际结构验证过程中，该结构对常规HB、2B等不同硬度的木质铅笔均有良好的适配性，不会因为铅笔木质硬度的差异出现切削卡顿、笔芯断裂的问题，刀头的切削角度经过反复调整，能兼顾笔尖的书写流畅度与结构强度，削出的笔尖既不会过尖容易折断，也不会过钝影响书写体验。
