便携式迷你备用充电钥匙挂扣结构设计

　　日常外出通勤、短途差旅场景中，多数人都遭遇过随身数码设备电量告急却找不到充电设施的窘境，传统大容量移动电源体积偏大，放在口袋里容易硌压肢体，挂在包上又缺乏合适的固定结构，还容易和钥匙、门禁卡等随身物品剐蹭磨损。这款挂扣式备用充电结构，正是瞄准这类高频使用痛点做的集成化设计，把应急供电模块和日常必带的钥匙挂扣做了结构融合，不需要额外占用收纳空间，出门带钥匙的时候就自然携带了应急充电单元，完全不会增加额外的携带负担。

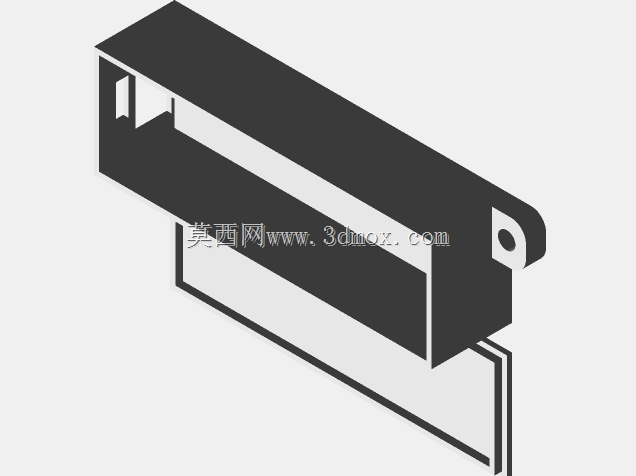

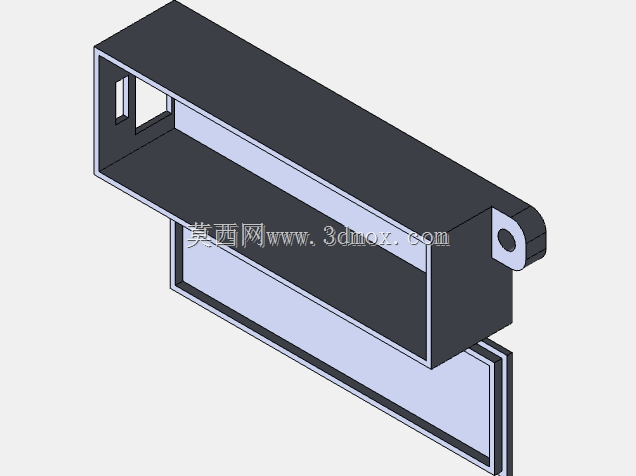

　　从结构设计逻辑来看，整个产品的壳体采用上下扣合的薄壁结构，壁厚控制在1.2mm，既保证了日常揣兜、挤压下的结构强度，也不会因为壁厚过大导致整体尺寸臃肿。挂扣部分做了一体化的悬臂卡扣设计，卡扣的开合行程控制在3mm，既可以轻松挂在裤袢、背包织带、钥匙环上，又不会因为行程过大导致意外松脱，卡扣根部做了R0.8的圆角过渡，避免反复开合过程中应力集中导致的断裂问题，经过反复的结构校核，这个位置的疲劳寿命可以满足日常万次以上的开合使用需求。

　　内部的供电模块做了分层堆叠布局，最上层是贴合壳体内壁的微型升压电路层，中间是高密度的小型储能电芯，最下层是充电输入触点和输出接口，所有元器件的排布都严格避让挂扣的受力路径，避免挂扣承重时挤压内部元器件造成电路故障。壳体边缘做了一圈0.5mm的止口结构，上下壳扣合之后可以实现基础的防泼溅能力，日常遇到小雨、手汗浸润的情况，不会轻易渗入内部损坏电路。输出接口做了内嵌式设计，接口端面比壳体外表面低0.3mm，即使挂扣和钥匙等硬物放在一起，也不会剐蹭到接口的金属触点，减少接触不良的故障概率。

　　尺寸边界上，整个挂扣的整体外轮廓控制在65mm×28mm×12mm，和普通的大号钥匙扣尺寸基本一致，重量控制在28g以内，挂在钥匙串上不会有明显的坠重感。挂扣的挂接内圈尺寸做了18mm的净空，既可以穿过常规的扁平钥匙环，也可以直接挂在宽度15mm以内的背包织带、裤腰袢带上，适配绝大多数日常携带的挂载场景。壳体的边角全部做了R2以上的圆弧过渡，没有尖锐的棱角，放在裤子口袋里不会硌到大腿，和其他随身物品接触时也不会刮花手机外壳、门禁卡表面。

　　实际使用场景中，这款结构可以满足应急补电的核心需求，不需要承担长时间大容量供电的任务，核心是解决出门忘带充电设备、临时需要给耳机、手机补少量电量维持基础通讯的场景，比如下班路上耳机没电、扫码付款时手机低电关机这类突发状况，不需要额外携带厚重的充电宝，随手从钥匙串上取下就能使用。设计过程中特意规避了多余的装饰结构，整个外表面没有突出的按键或者装饰件，所有的功能指示灯都做了隐藏式设计，光线从壳体接缝处透出，既可以看到充电状态提示，又不会因为灯珠突出容易被刮坏。壳体表面做了细微的晒纹处理，日常使用中不容易残留指纹和划痕，长时间使用也能保持比较整洁的外观。

　　结构装配上，上下壳采用超声波焊接的固定方式，不需要额外打螺丝，既减少了零件数量，也让整个壳体的密封性更好，焊接筋的宽度设计为0.6mm，焊接溢料会被预留的溢料槽收纳，不会在壳体表面留下明显的焊痕。内部电芯和电路之间做了0.2mm的绝缘麦拉片隔离，避免电芯外壳和电路焊点接触造成短路，所有的导线都走壳体内部的专用走线槽，用热熔胶点固定，避免日常晃动导致导线移位、焊点脱开。挂扣的受力部位在壳体内部做了十字形的加强筋，筋位厚度1mm，和壳体本体一体化成型，挂载1kg以内的钥匙串时，整个挂扣结构不会出现明显的形变，完全满足日常使用的承重需求。
