九灯LED手电筒前端替换灯头结构

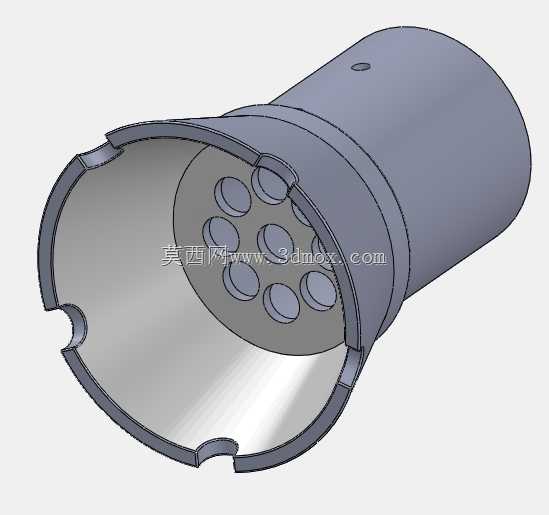

　　从结构设计逻辑来看，该部件采用一体化筒状前端结构，外侧圆柱面与原有手电筒身的内径匹配，边缘设置的三处缺口结构，一方面可对应原有筒身的定位卡扣，实现替换件与筒身的快速卡接固定，无需额外粘接或紧固件即可完成装配，降低普通用户的维修操作门槛；另一方面缺口位置可在装配后直接观察内部LED的发光状态，无需反复拆装即可确认LED是否正常点亮，排查接触故障。前端灯杯位置预留了9个圆形LED安装孔位，孔位排布与原有手电的LED基板完全对应，可直接将原有未损坏的LED基板嵌入安装，孔位的同轴度公差控制在0.1mm以内，避免LED安装后出现偏斜导致的光斑偏移问题。日常民用照明场景中，老式9LED手电筒是不少家庭常备的便携照明工具，这类产品多采用干电池供电，若长期闲置未取出电池，电池漏液腐蚀筒身前端接触结构是极为常见的故障，多数用户遇到这类问题会直接将整支手电丢弃，造成不必要的物料浪费，这款替换前端结构正是针对这类故障场景开发的维修替换件，可直接适配对应规格的老式9LED手电筒筒身，无需改动原有筒身的主体结构，即可让故障手电恢复正常照明功能。

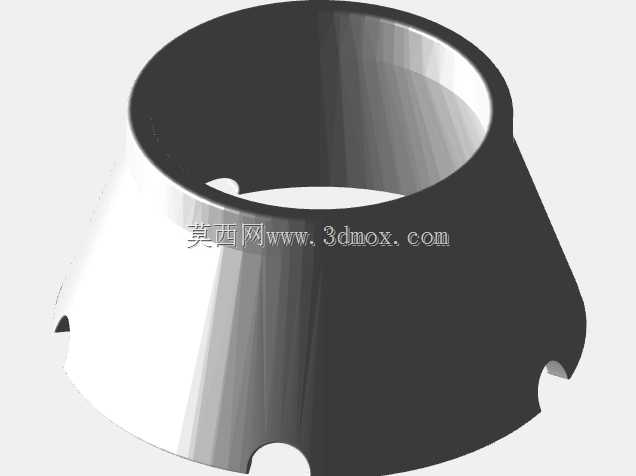

　　灯杯内部采用锥形聚光结构，设计时特意将锥面做了无支撑优化，适配主流熔融沉积型3D打印工艺的成型特性，打印过程中锥面内部无需添加额外支撑结构，既减少了打印后处理的工作量，也避免支撑拆除后在锥面留下的凹凸痕迹影响反光效率，用户可根据使用需求在锥面内壁喷涂白色或银色反光涂层，进一步提升光线反射率，让LED发出的光线更集中地向前投射，提升照明射程与中心照度。从安装边界尺寸来看，该部件的外径与原有手电前端的外径保持一致，装配后不会突出筒身原有轮廓，可兼容原有手电的前端保护盖或挂绳结构，整体轴向长度控制在原有前端部件的尺寸范围内，装配后整支手电的长度与重心不会发生明显变化，握持手感与原装产品保持一致。

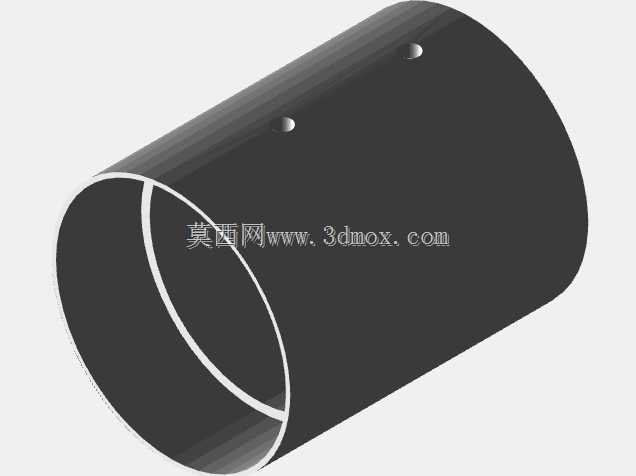

　　部件外侧圆柱面预留的细小定位孔，可对应筒身的定位凸点，防止替换件安装后出现周向转动，避免LED基板与筒身内部的电池接触片出现错位导致的接触不良问题。在实际维修应用中，用户只需将腐蚀损坏的原有手电前端拆除，清理筒身内部残留的电池漏液与腐蚀痕迹，将完好的LED基板固定在该替换件的对应孔位中，再将替换件卡入筒身前端即可完成维修，整个过程无需专业工具，普通用户即可独立操作，大幅延长了老式9LED手电筒的使用寿命，减少电子废弃物的产生。

　　该结构除了用于故障手电的维修替换外，也可用于DIY自制小型LED照明装置，搭配通用的电池筒身即可组装成便携照明工具，锥形灯杯的聚光设计也可根据需求调整锥度，适配不同的照明角度需求，结构本身的壁厚均匀性经过优化，最小壁厚不低于1.2mm，采用常规PLA、ABS等3D打印材料即可满足结构强度要求，日常使用中不易出现开裂或变形问题，边缘的卡扣位置做了圆角过渡处理，装配时不会划伤筒身或用户手部，细节处理兼顾了实用性与使用安全性。
