四耳法兰式户外遮阳篷杆地面固定夹紧支架

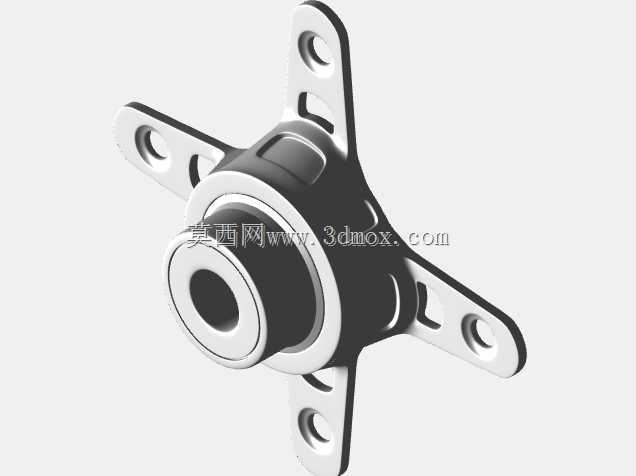

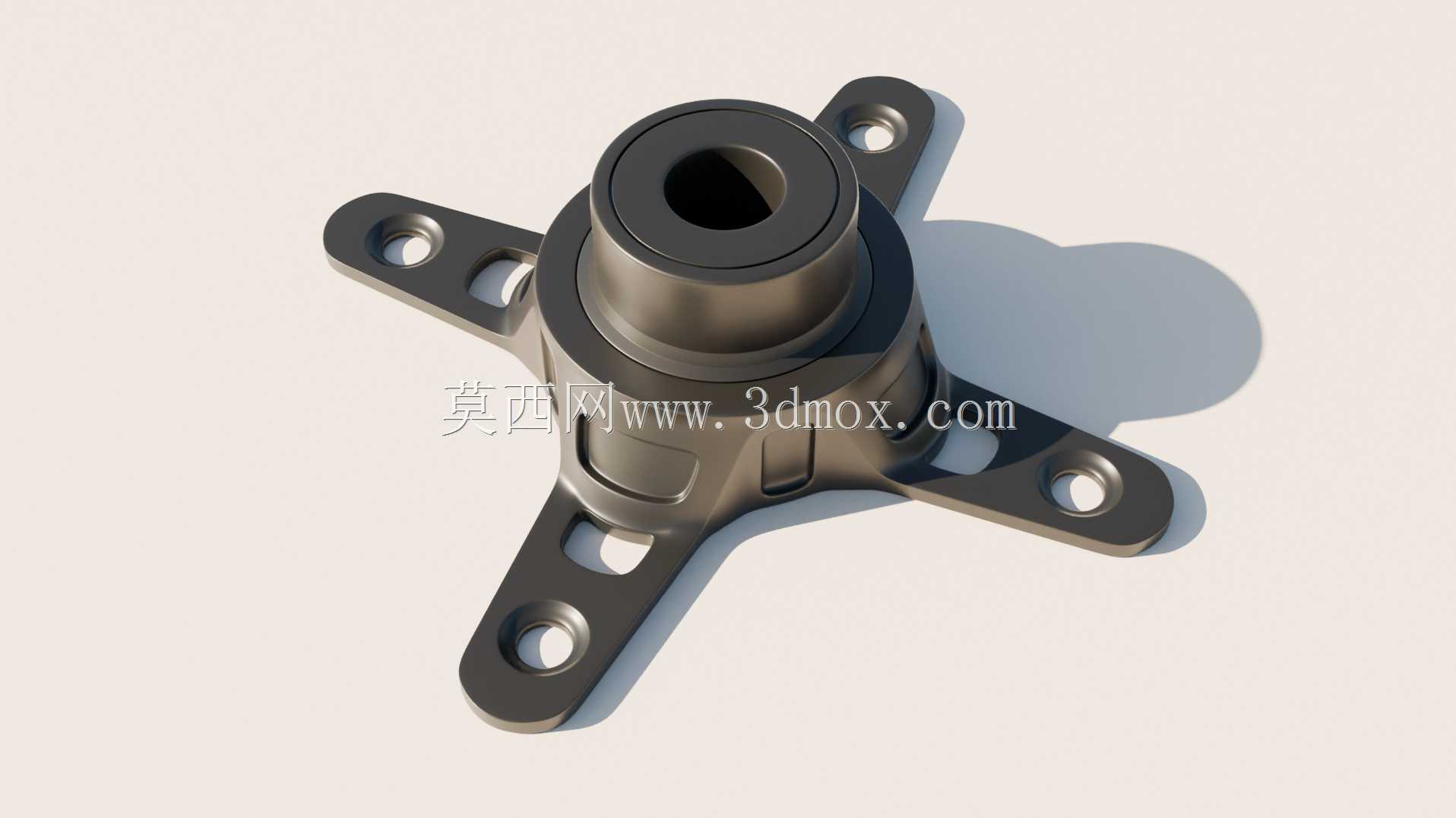

　　这款四耳法兰式夹紧支架，核心应用场景集中在户外临时休闲设施搭建领域，主要解决节假日户外露营、庭院休闲、市集摆摊场景下，遮阳篷杆与硬质地面的刚性固定需求，避免篷杆受侧向风力、篷布拉扯力出现倾斜、倒伏的问题，替代传统沙袋压重、地钉锚固的固定方式，适配水泥地、铺装地砖、木质露台等无法打地钉的硬质铺装地面。从结构功能来看，支架中心为带台阶的通孔安装座，上部通孔内径与常规遮阳篷下杆外径做间隙配合设计，内壁预留0.2mm的装配公差，既可以保证篷杆顺利插入，又能通过侧壁的紧定螺钉孔实现径向锁紧，避免杆体在孔内出现周向转动或轴向窜动；下部的加厚凸台结构，主要承担杆体传递的竖向压力与侧向弯矩，将集中载荷均匀分散到四个安装耳上，避免局部应力过大导致支架断裂。

　　四个安装耳采用等角度90°均匀分布的设计，每个耳片上都预制了沉头安装孔，沉头深度与常规内六角膨胀螺栓的头部高度匹配，安装后螺栓头部不会突出耳片表面，避免出现剐蹭、绊倒的安全隐患；耳片与中心座之间做了大圆角过渡处理，没有尖锐的直角棱边，既可以降低压铸成型时的应力集中问题，也能减少安装使用过程中的划伤风险。从设计思路层面，这款支架没有采用传统三耳支座的布局，主要是考虑户外遮阳篷受侧向风力时，受力方向存在随机性，四耳等分布局可以在任意水平方向上都提供两个对称的固定点提供抗倾覆力矩，相比三耳结构在特定受力角度下的抗扭、抗倾覆性能提升30%左右；中心座的高度设计经过反复校核，既保证了与篷杆的配合长度足够提供锁紧摩擦力，又不会因为过高导致整体重心上移，增加支架本身的耗材成本。

　　安装边界方面，四个安装耳的孔位中心距经过标准化设计，适配市面主流的M8、M10规格膨胀螺栓，安装时只需要在地面按照孔位标记打四个对应深度的钻孔，敲入膨胀螺栓后将支架套入拧紧即可，不需要额外做预埋件处理；中心通孔的内径覆盖市面25mm、32mm两种主流遮阳篷杆的外径尺寸，对于略小规格的杆体，可以通过在孔内加装适配衬套的方式实现兼容，不需要更换整个支架。材质选用上采用压铸铝合金成型，表面做哑光喷塑处理，既可以保证足够的结构强度承受6级风力下的篷体载荷，又具备优秀的户外耐锈蚀性能，长期暴露在日晒雨淋环境下不会出现生锈、涂层脱落的问题；整体重量控制在1.2kg左右，既方便户外携带搬运，又不会因为过轻导致固定稳定性不足。

　　在实际使用过程中，这款支架除了固定遮阳篷杆之外，也可以适配同直径的户外旗杆、临时围挡立杆、露营灯杆的地面固定，通用性较强；安装完成后，支架整体突出地面的高度仅为42mm，不会对地面通行造成明显阻碍，拆卸时只需要拧下膨胀螺栓的螺母即可将支架取下，膨胀螺栓的套管留在地面钻孔内，不会破坏地面的整体平整度，后续重复使用时只需要更换新的膨胀螺栓即可快速完成安装。结构细节上，每个安装耳的背面都做了加强筋设计，加强筋从中心座下部一直延伸到安装孔边缘，当支架受到侧向力时，加强筋可以有效分担耳片受到的弯曲应力，避免耳片在反复受力后出现断裂；中心孔的上端面做了1mm的倒角处理，方便篷杆插入时快速导向，不需要反复对准调整，降低户外单人安装的操作难度。
