小型50x50幅面激光切割加工头结构

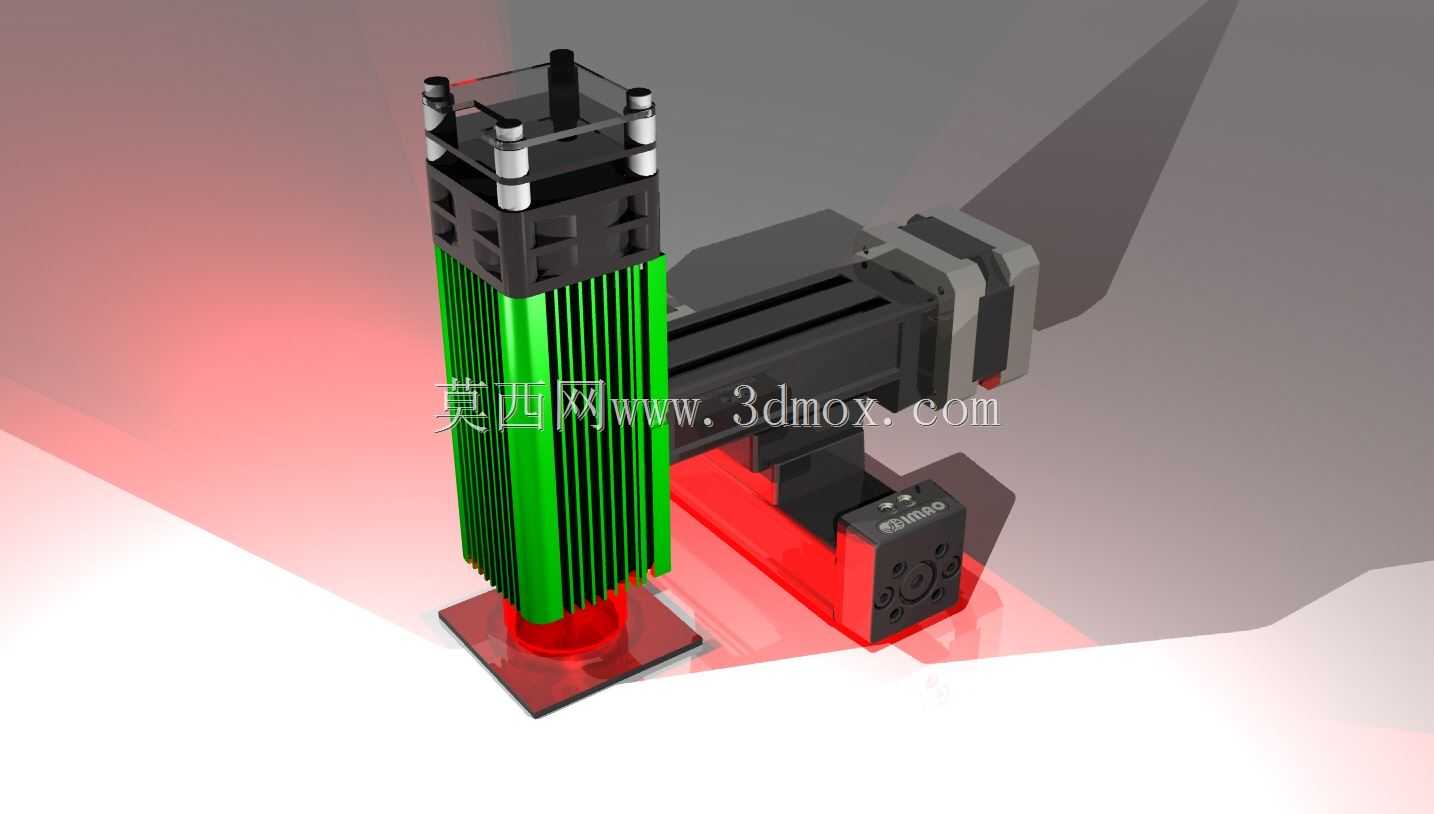

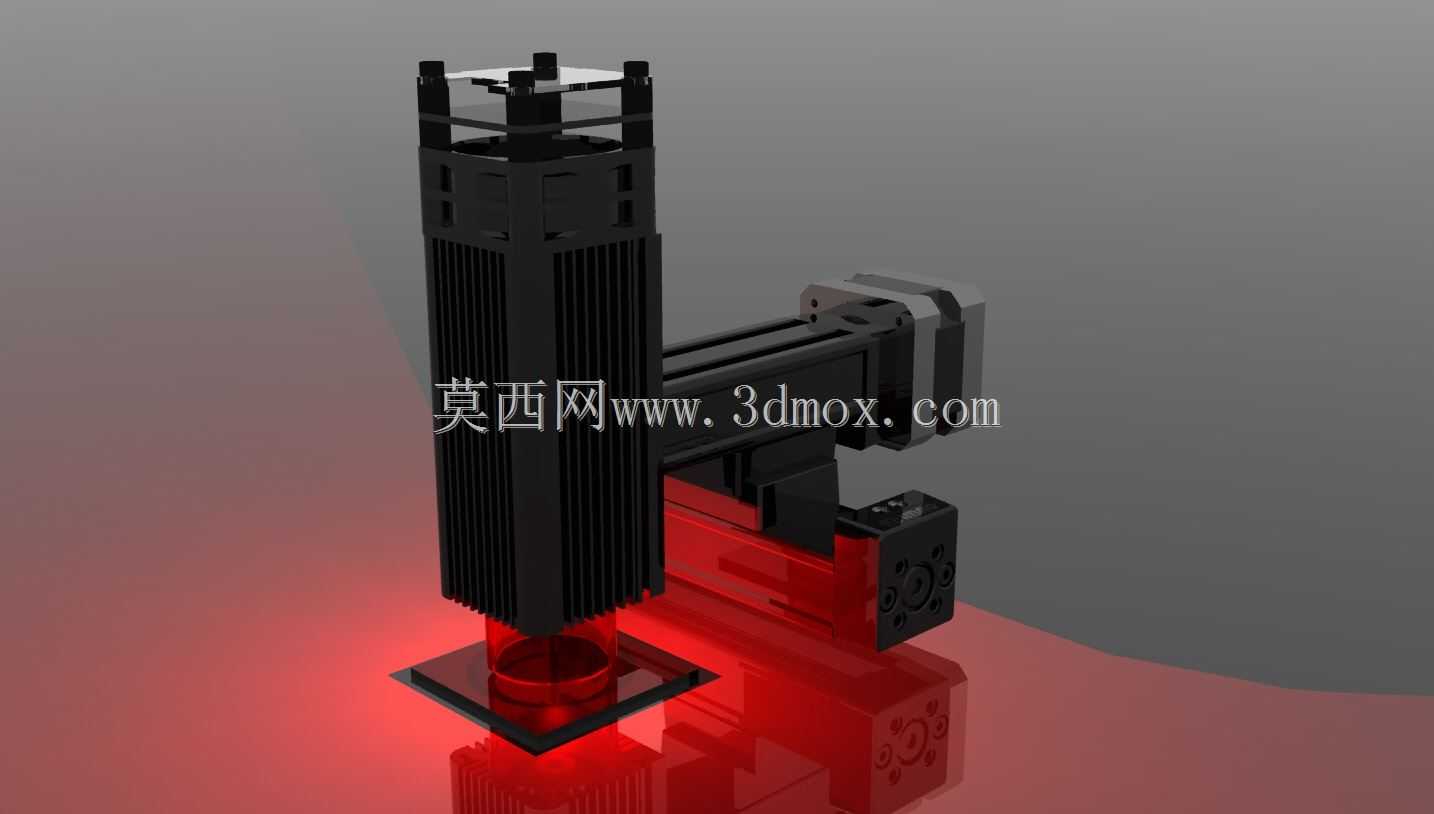

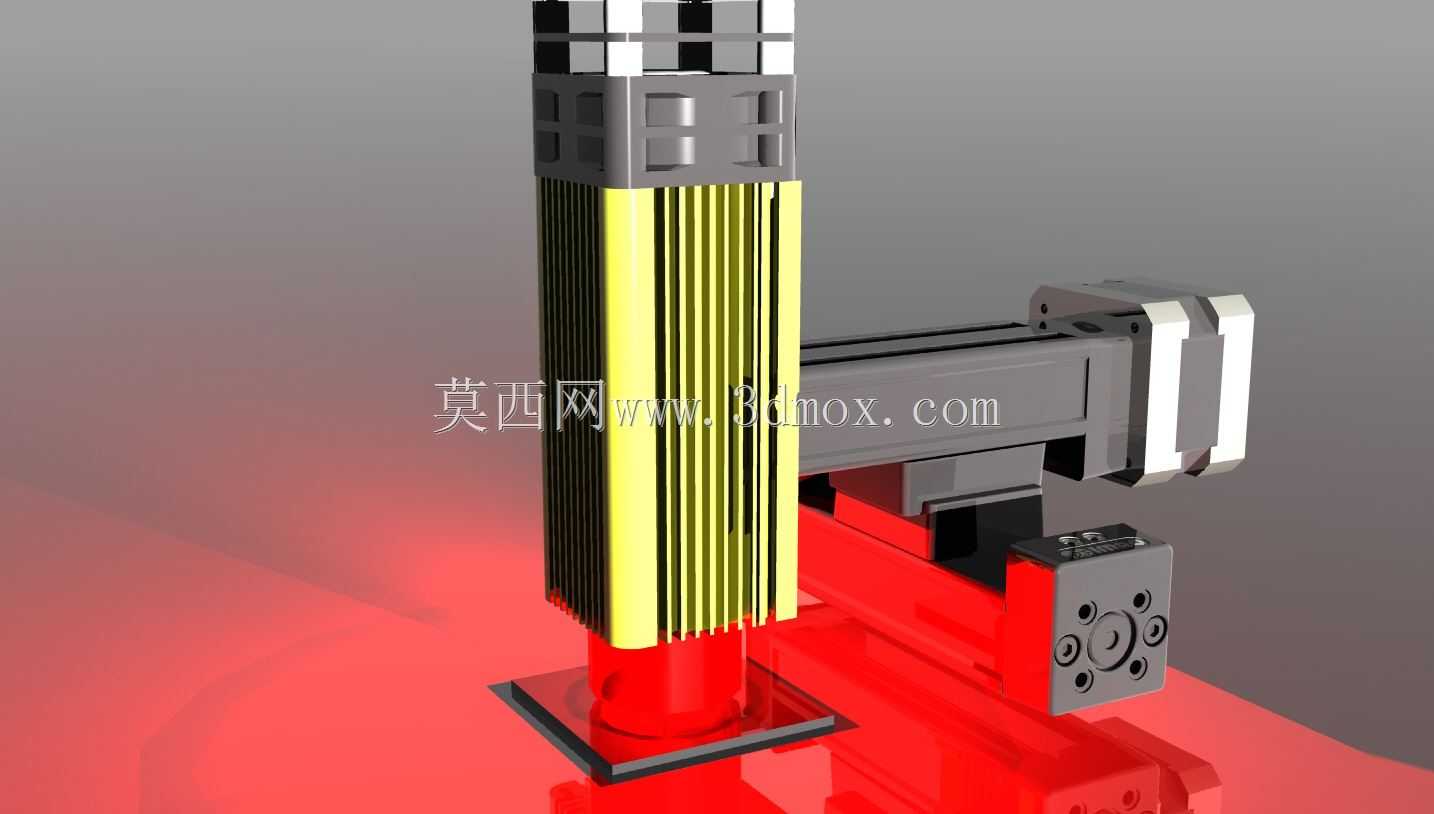

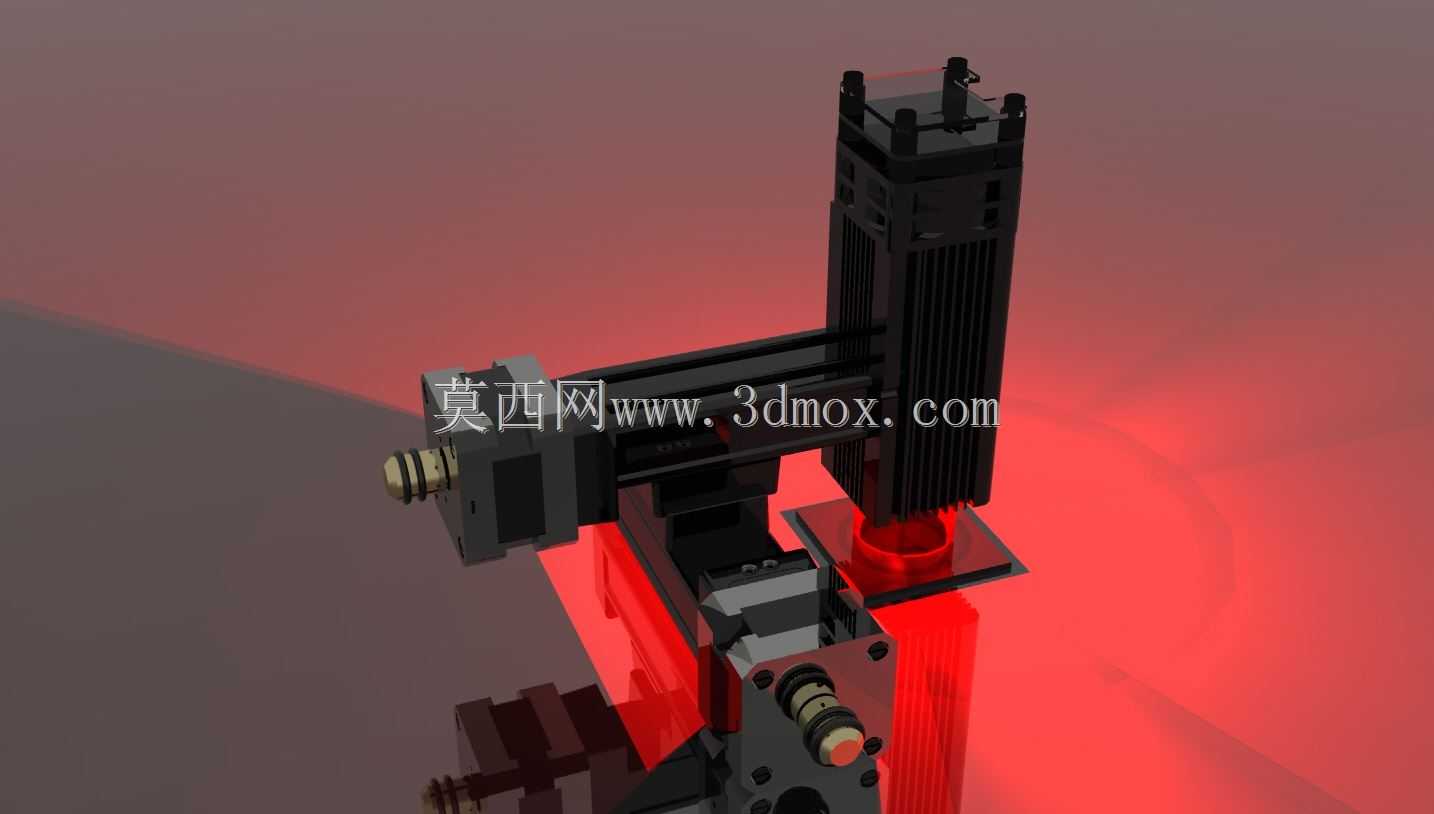

　　这款小型激光加工执行端，核心适配桌面级轻量加工场景，在小尺寸非金属板材打样、薄型工件精细裁切领域有明确的应用定位，区别于大功率工业激光切割设备的厚重结构，它的整体设计围绕小空间安装、近距离高精度作业展开。从结构布局来看，主体散热段采用多鳍片立式排布，直接与激光发生模块的热端贴合，没有额外转接导热结构，能在连续小功率作业时快速将核心热量导出，避免高温导致的激光波长漂移，保障切割光斑的稳定性。散热段下方的出光口设置了方形定位底座，底座平面与出光轴线垂直度经过结构限位设计，安装时只需将底座贴合设备Z轴滑台的安装面，即可保证出光方向垂直于加工台面，减少现场安装的调校工作量。侧面的滑接适配结构采用标准工业导轨槽型设计，可直接匹配市面常见的20mm宽度线性滑台，不需要额外加工转接板，适配多数桌面级数控运动平台的安装接口。设备的实际作业幅面覆盖50x50毫米范围，这个尺寸边界刚好覆盖小批量电子辅料裁切、模型零件精细切边、纸质包装样品打样这类常见的小尺寸加工需求，不需要大行程设备的冗余结构，整体占用安装空间更小，运动负载更轻，能适配更高的往复运动速度。

　　从设计思路上看，这款结构没有追求冗余的功能扩展，所有结构特征都服务于小范围高精度切割的核心需求：散热鳍片的高度经过热仿真校核，在自然风冷条件下即可满足10W以内功率激光模块的散热需求，不需要额外加装散热风扇，减少了作业时的振动源，避免振动传导到出光端导致切割边缘出现锯齿纹；侧面的走线槽采用内嵌式设计，激光模块的供电线、信号线都可以从槽内排布，不会在滑台往复运动时出现线缆拖拽、剐蹭加工台面的问题；出光口外围设置了红色定位光投射结构，作业前可以直接通过红色光斑确认切割起始位置，不需要额外加装对位指针，简化了对位操作流程。

　　安装边界方面，整体立式结构的最大外轮廓尺寸控制在紧凑范围内，Z向安装高度从底座底面到散热段顶端的距离适配多数桌面设备的Z轴行程空间，横向突出的滑接座宽度不会超出滑台本身的安装宽度，在多机头并排排布的小型加工设备上，相邻机头之间的最小间距可以压缩到很小，能够实现多机头同步同幅作业，提升小尺寸工件的批量加工效率。实际应用中，这类小型激光切割头常被集成到桌面式数控打样设备、小型工艺礼品加工设备上，针对薄木片、亚克力薄板、皮革边角料、不干胶材料做精细裁切加工，因为结构紧凑重量轻，对运动滑台的负载要求低，不需要选用大负载的导轨和驱动电机，能有效降低整套小型加工设备的制造成本。

　　结构上的细节处理也充分考虑了日常维护需求，散热段与底座之间采用快拆式连接结构，需要清洁出光口透镜时，不需要拆解整个滑台安装结构，只需松开侧面的紧定螺钉即可取下散热段，直接接触透镜端进行清洁，维护操作的便利性远高于大型工业切割头的复杂拆解流程。出光端的防护镜片采用嵌入式安装，镜片与安装座之间设置了密封胶圈，能够阻挡加工过程中产生的烟尘、碎屑飞溅到内部透镜上，延长核心光学元件的使用寿命，减少日常维护的频次。
