CNC机床Z轴手柄防护盖带急停安装座

在普通G0704类小型台钻/铣床向CNC数控化改造的实操场景里，原机手动操作阶段预留的Z轴手柄安装孔，往往会在拆除手动进给手柄后成为裸露的结构缺口——这个缺口不仅容易落入切屑、切削液，造成内部进给丝杠、导轨副的污染磨损，日常操作时工具、线缆也容易卡入缺口引发设备故障，同时改造后的CNC设备需要在操作位就近布置紧急停止制动器开关，原机床壳体没有预留对应的安装位置，零散固定的急停开关不仅操作动线不合理，紧急情况下容易出现找不准、按不到的安全隐患。

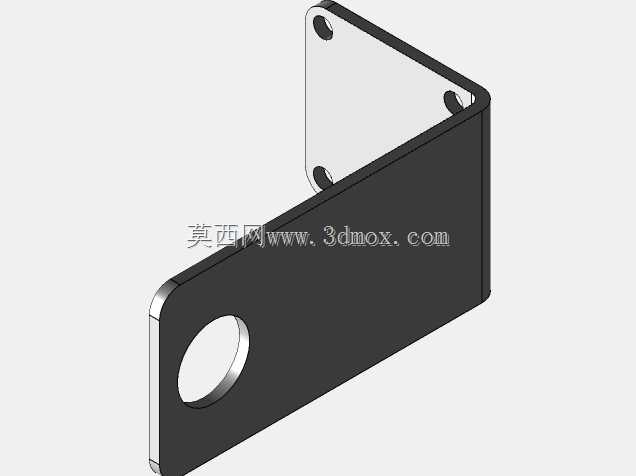

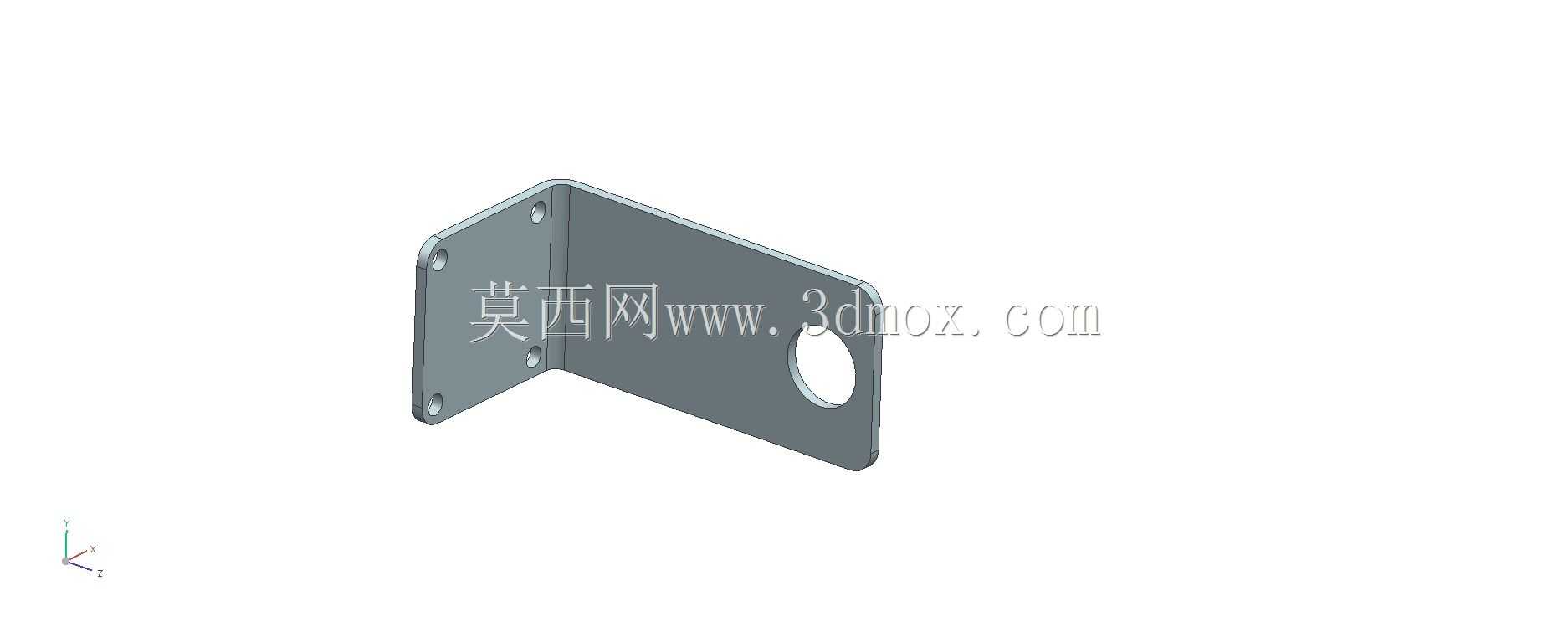

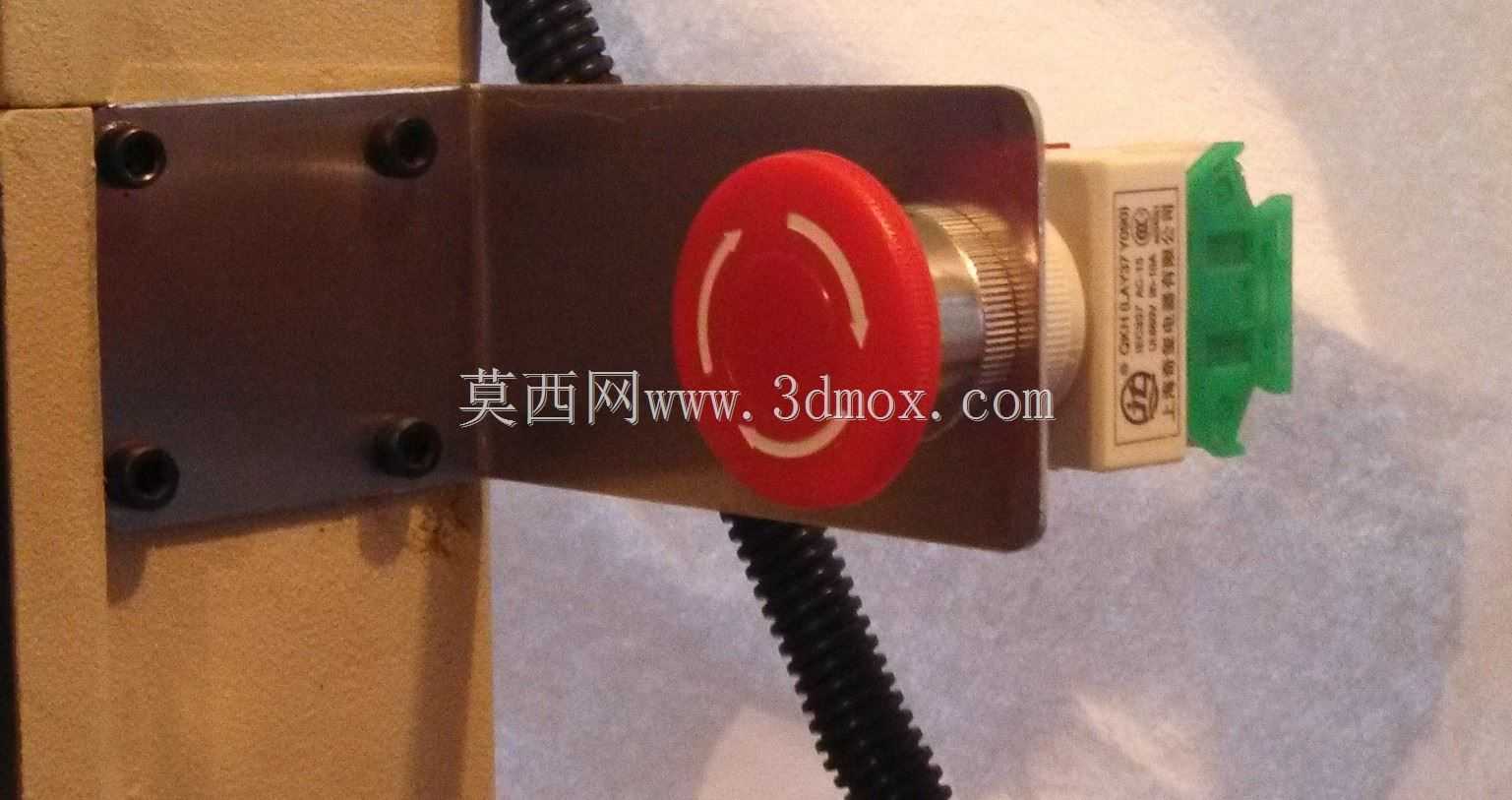

这个结构件就是针对上述改造痛点设计的一体化钣金构件，采用L型折弯的整体结构，其中一个折边完全匹配原Z轴手柄孔的安装轮廓，折边上预制的四个安装孔位与原机床手柄座的固定螺孔完全对位，不需要对原机床床身进行二次钻孔、攻丝或者焊接改动，直接利用原有紧固件就能完成固定，安装后可以完全遮盖拆除手柄后留下的通孔，折边与床身贴合面的平整度控制在0.2mm以内，能够阻挡切屑、切削液从缺口处渗入机床内部，同时避免杂物卡入进给机构。另一个垂直折边作为急停开关的安装基面，预制的大直径安装孔完全匹配标准工业急停按钮的安装尺寸，开关安装后操作面朝向机床常规操作位，操作人员站在常规上下料、对刀的位置，伸手就可以快速触碰到急停按钮，符合机床安全设计的操作距离要求。

从安装边界来看，该构件的整体折弯高度经过反复校核，安装后不会与Z轴的行程限位块、伺服电机安装座、拖链走线架产生运动干涉，Z轴在全行程上下移动时，构件与周边部件的最小安全间隙保持在3mm以上，不会出现运行剐蹭的问题。构件的板材厚度选用常规机床钣金的通用厚度，兼顾结构刚性与轻量化要求，安装后不会给Z轴滑台增加过多的额外负载，不会影响Z轴的进给响应速度与定位精度。折边的边缘全部做了钝化倒钝处理，没有尖锐的毛刺棱角，安装和后期维护时不会划伤操作人员的手部。

在实际改造应用中，这个构件同时解决了旧孔防护和急停开关安装两个核心问题，不需要改造者单独设计手柄孔盖板、再单独寻找急停开关的安装固定位置，减少了CNC改造过程中的现场配做工作量，两个功能集成在一个构件上，也让改造后的机床外观更整洁，走线可以沿着构件的折边进行固定，避免线缆散乱在机床外部被切屑刮破、被运动部件拉扯。设计过程中优先考虑了与原机床的安装兼容性，所有安装尺寸都基于原G0704机床的原厂安装位测绘确定，没有改动原机床的任何结构，后期如果需要恢复手动进给功能，只需要拆下该构件，重新装回原手柄即可，不会对机床造成不可逆的改动。同时急停开关的安装位置经过多轮操作模拟验证，不管是手动对刀操作、还是自动加工过程中出现异常，操作人员都可以在不移动脚步的情况下快速按下急停，最大程度缩短应急响应时间，降低设备故障和操作安全风险。构件的折弯角度严格控制为90度，两个安装面的垂直度误差控制在0.1mm以内，保证盖板贴合床身的同时，急停开关的安装面保持竖直，不会出现开关歪斜影响操作手感的问题。
