手摇式三联画面切换展示装置结构设计

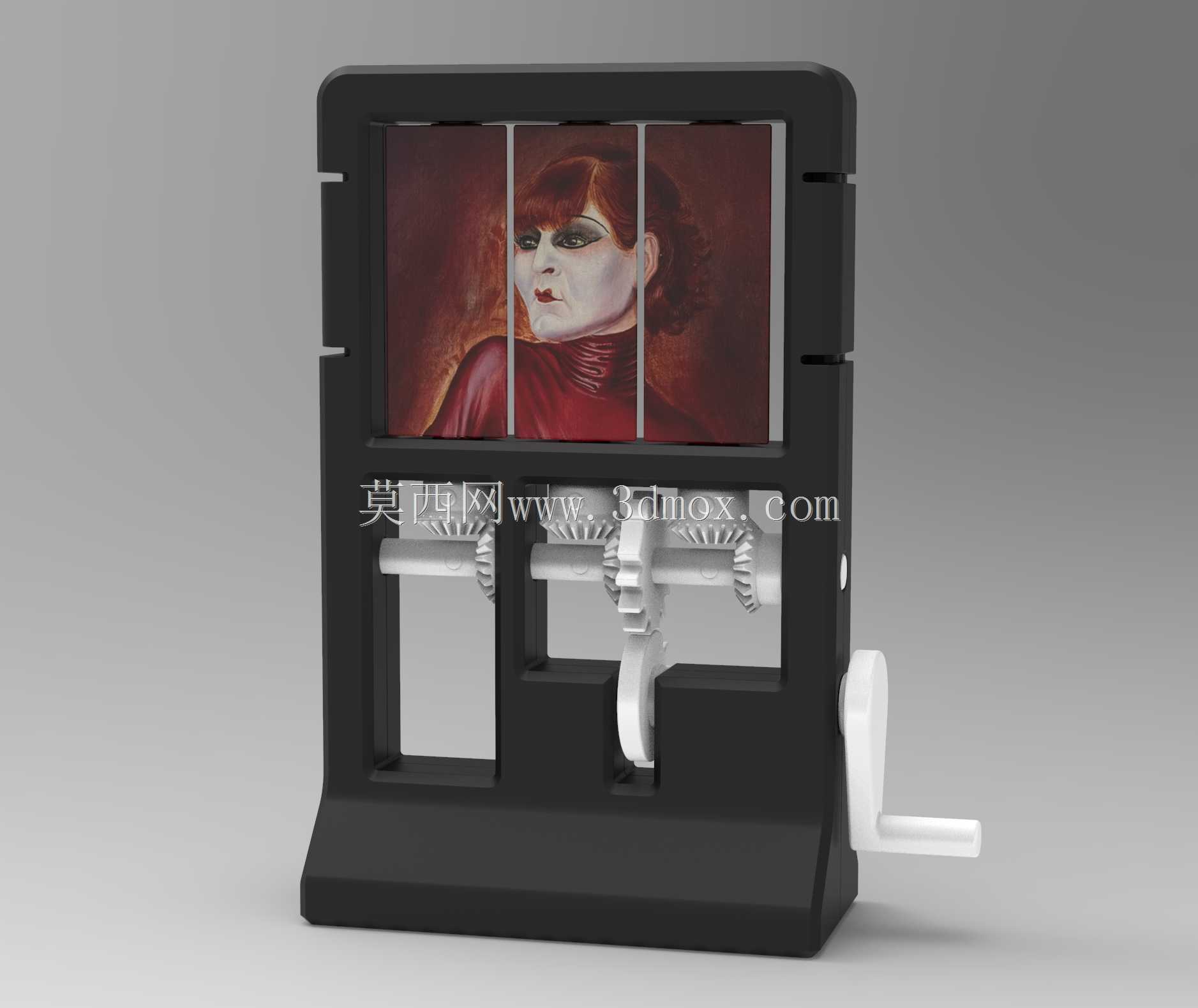

　　这款手摇驱动的三联画面切换展示装置，最初的设计需求来自线下文创展陈场景的互动展品开发，核心要解决静态展牌缺乏参与感、多幅画面展示占用展陈空间过大的痛点，同时要兼顾非专业观展人群的操作友好性，不需要额外供电就能完成画面的切换动作，适配展会、文创门店、科普展厅这类没有预留设备供电点位的零散展陈位置。从结构布局来看，装置整体采用立式框架承载，底部预留了120mm深度的安装支撑脚，可直接放置在水平台面上，不需要额外打孔固定，整体外轮廓宽度控制在180mm、高度260mm，厚度方向加上手摇柄的最大伸出长度不超过120mm，不会占用过多展陈台面空间，适配常规宽度的展台隔板安装边界。

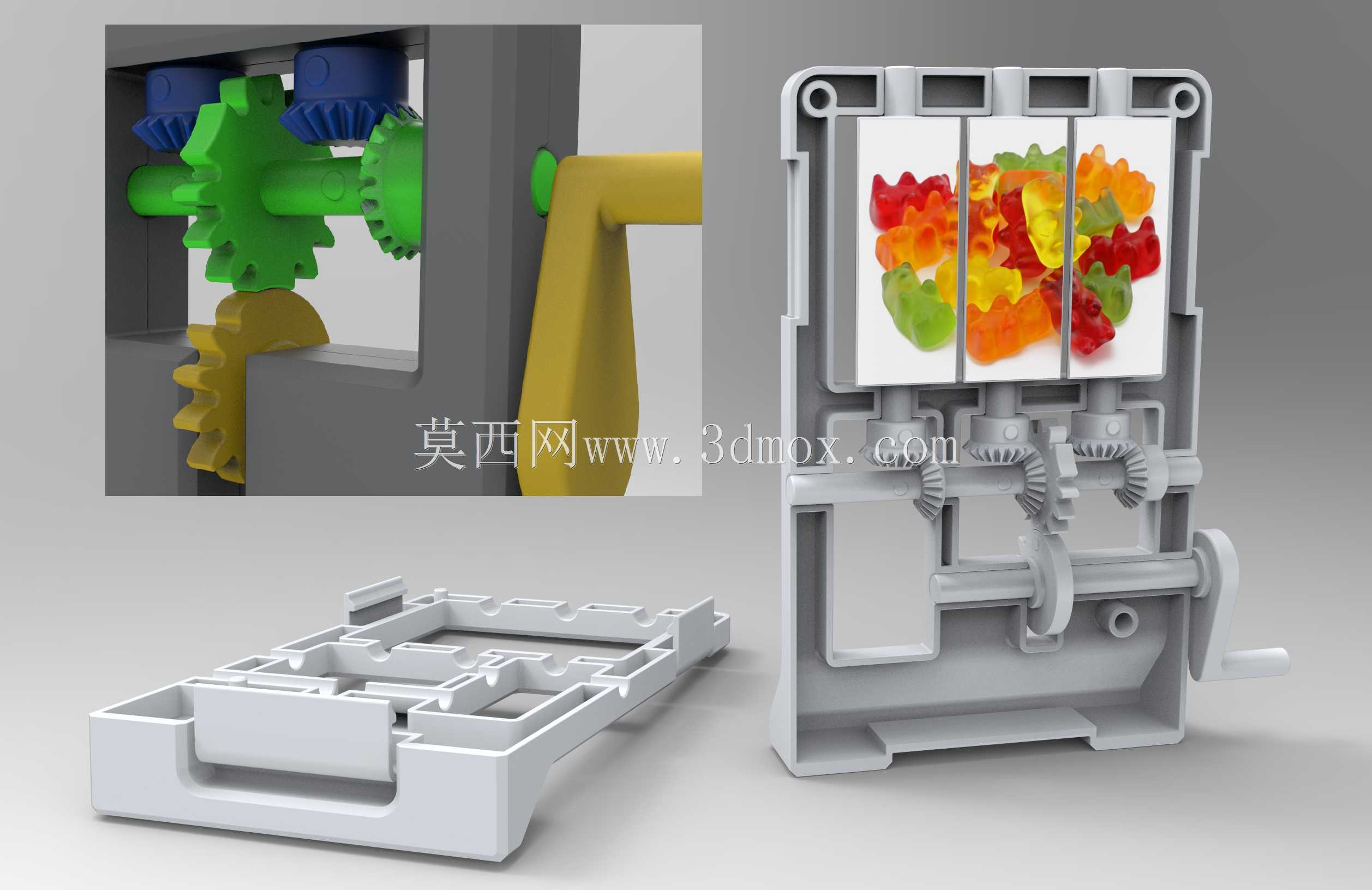

　　核心传动部分采用直齿圆柱齿轮配合横向滑移轴的结构，摇动手柄时，输入轴的动力通过三级等比齿轮传递到三个画面卷轴的驱动端，每个卷轴对应独立的棘爪锁止结构，正向摇动手柄时，当前位置的卷轴棘爪解锁，带动画面带匀速移动，当单幅画面完全移动到展示窗口位置时，棘爪自动卡入定位槽锁止当前卷轴，同时下一个卷轴的棘爪解锁，继续摇动手柄就会切换到下一幅画面，反向摇动手柄则可以按倒序切换画面，整个切换过程的传动比经过反复调校，手摇一圈对应的画面移动距离刚好是单幅画面高度的1/3，操作时不需要刻意控制转动幅度，就能精准停在画面展示位，不会出现画面偏移、错位的问题。展示窗口的尺寸设置为85mm×67mm，刚好匹配常规5mm厚度的透明亚克力防护板安装位，防护板采用嵌入式安装，和框架外表面齐平，不会突出积灰，边缘做了0.5mm的倒角处理，避免安装和观展时划伤。画面载体采用柔性PET印刷带，厚度控制在0.12mm，卷轴的直径设计为12mm，保证画面带卷曲时不会出现折痕，长期反复切换也不会留下永久压痕，卷轴两端采用自润滑POM轴套和框架连接，不需要额外加注润滑脂，长期使用也不会出现卡滞、异响的问题。

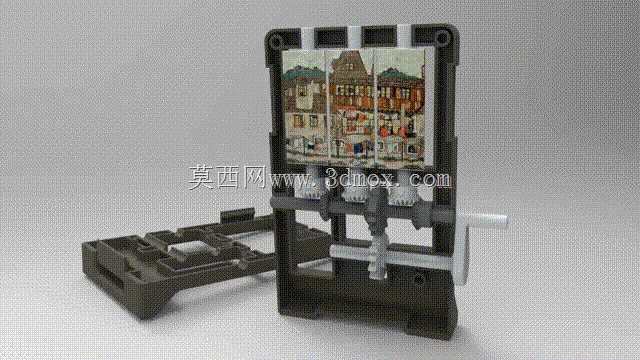

　　框架主体采用分体式卡扣结构，不需要螺丝固定，拆开侧盖就可以快速更换内部的画面带，适配不同主题的展示内容更换需求，底座部分预留了配重块安装槽，可以根据放置场景的平稳需求加装金属配重，避免手摇操作时装置出现滑移、倾覆的问题。在实际落地测试中，这套结构的无故障手摇切换次数可以达到三千次以上，完全满足文创展陈场景半年到一年的使用周期需求，传动部分的阻力经过优化，单手握持摇柄操作的力度不超过5N，老人和儿童也可以轻松操作，不会出现摇不动、操作卡顿的问题。

　　和传统的翻页式展示装置相比，这套结构的画面切换过程是连续滑动的，没有翻页的遮挡间隙，观展的流畅感更好，同时整体结构没有外露的传动部件，所有齿轮、轴类零件都隐藏在框架内部，操作时不会夹手，符合公共展陈场景的安全要求。设计过程中特意规避了复杂的曲面结构，所有框架零件都可以采用常规的注塑工艺加工，不需要特殊的模具抽芯结构，量产时的零件加工成本可以控制在较低区间，同时零件的通用化率达到80%以上，不同尺寸规格的同类型装置可以共用传动齿轮、轴套、棘爪这类标准零件，减少后续衍生型号开发的零件开模成本。安装边界方面，装置后侧预留了两个直径4mm的壁挂孔，除了台面放置之外，也可以通过膨胀螺丝挂装在垂直墙面上，壁挂状态下的承重经过校核，整体自重加上配重块不超过1.2kg，常规的墙面抹灰层就可以承载，不需要额外做墙面加固。
