列管式蜂窝内芯换热恢复装置结构设计

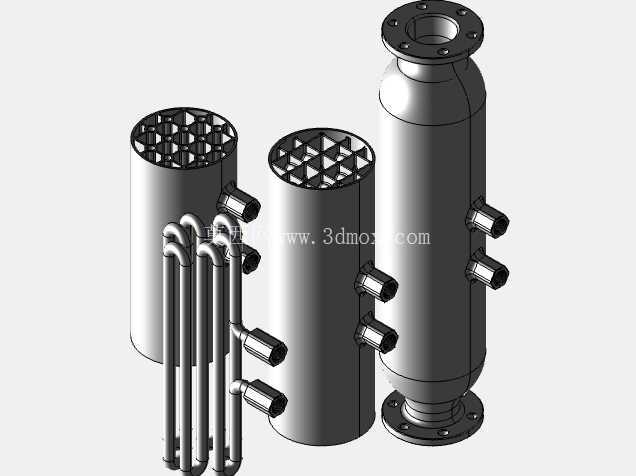

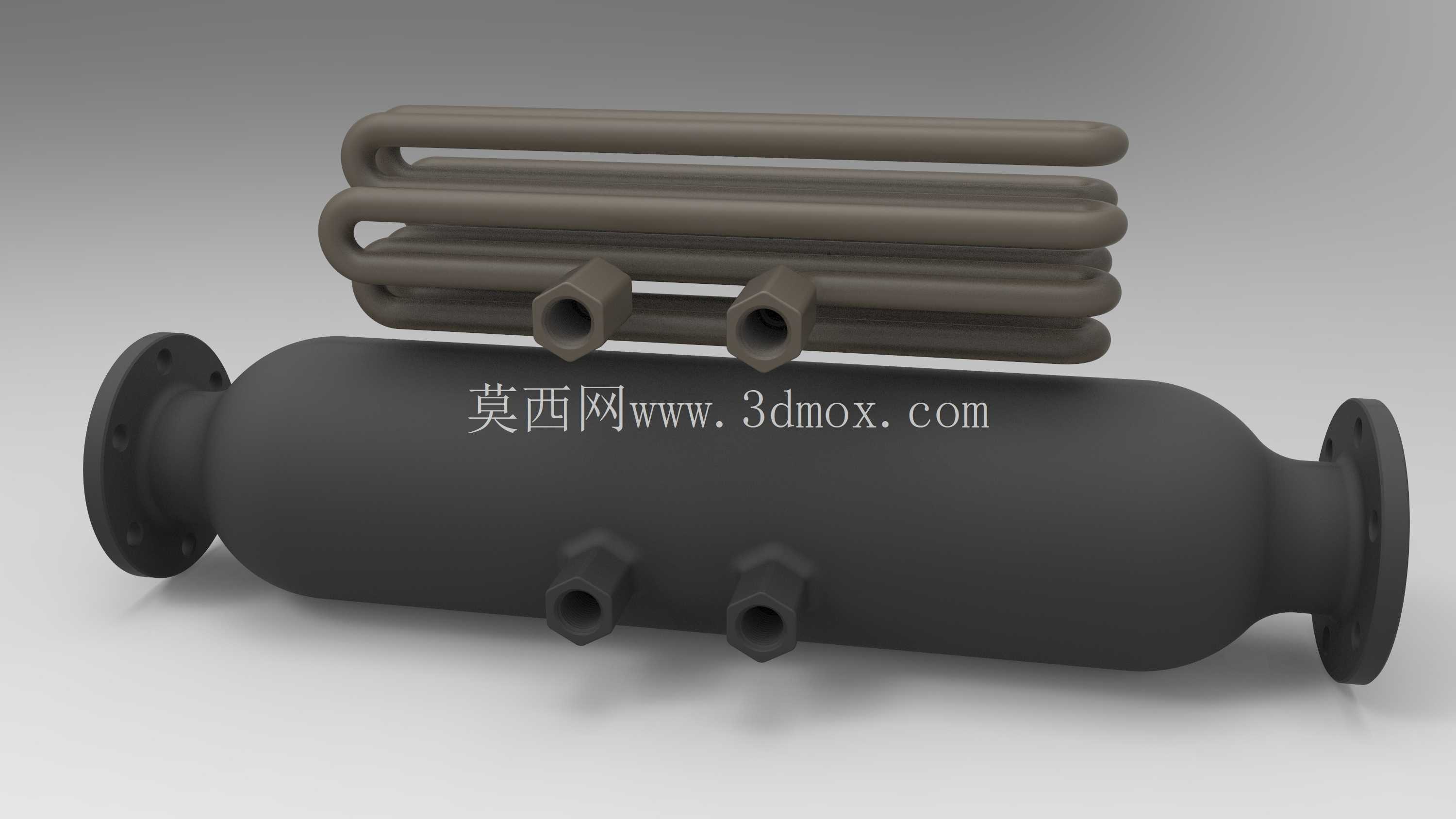

　　这套换热恢复装置的结构设计，核心围绕工业流体换热系统的效能恢复场景展开，常见于化工循环水系统、暖通空调余热回收、小型动力装置散热回路中，当原有换热单元因流道堵塞、腐蚀出现换热效率衰减时，可通过替换该类集成式芯体组件快速恢复系统额定换热能力，无需整体更换整套换热壳体，大幅降低现场运维的拆装成本与停机时长。从结构组成来看，整套组件包含多组不同功能的换热单元，其中带法兰接口的筒状壳体为承压主体，两端法兰采用标准螺栓孔布局，适配常规工业管路的对接安装要求，壳体侧面预留的两个径向接口为介质进出通道，可根据现场管路走向选择同侧或异侧接管，安装边界上法兰端面的同轴度公差控制在0.1mm以内，避免对接时出现密封面错位导致的泄漏问题。

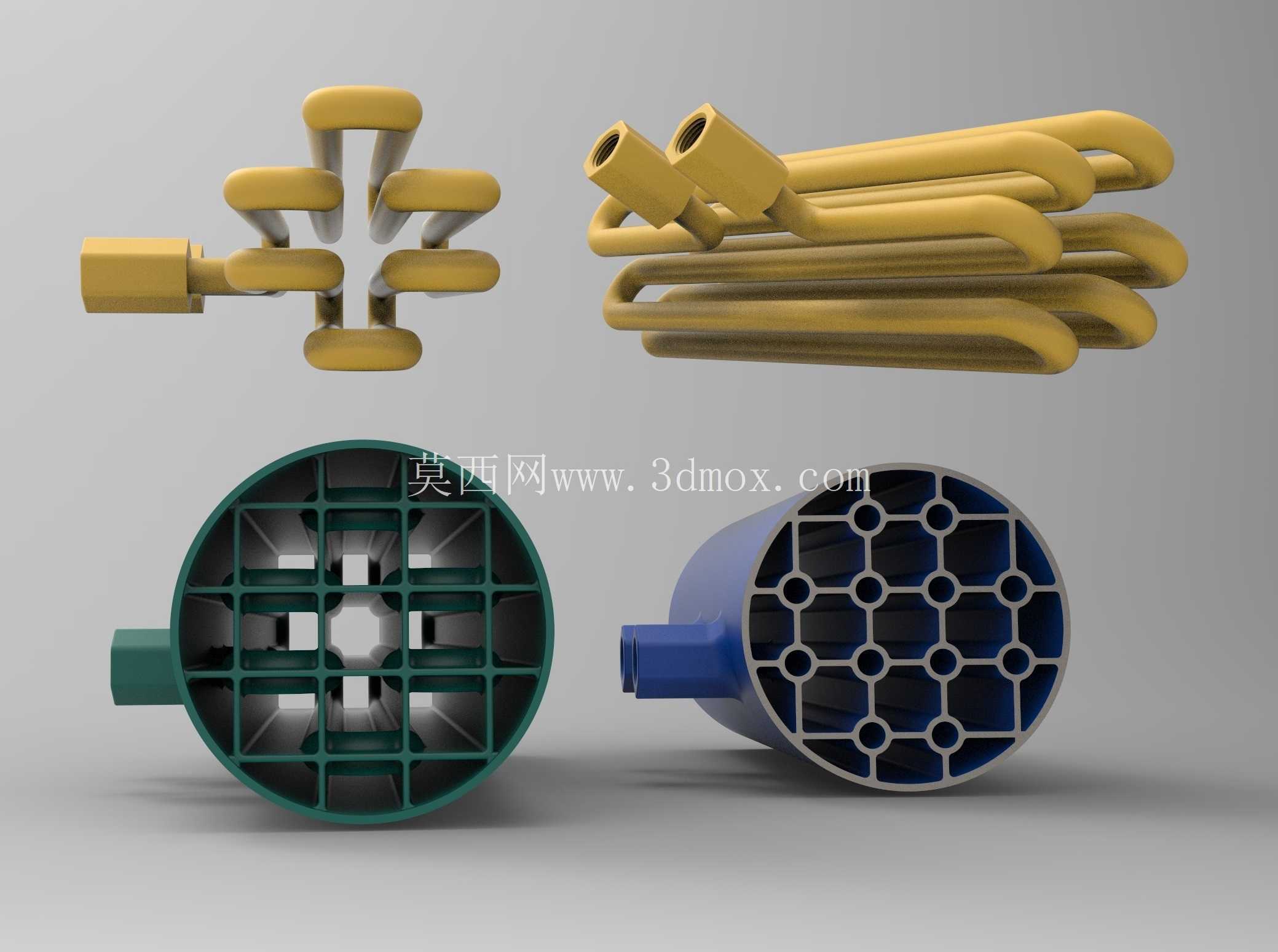

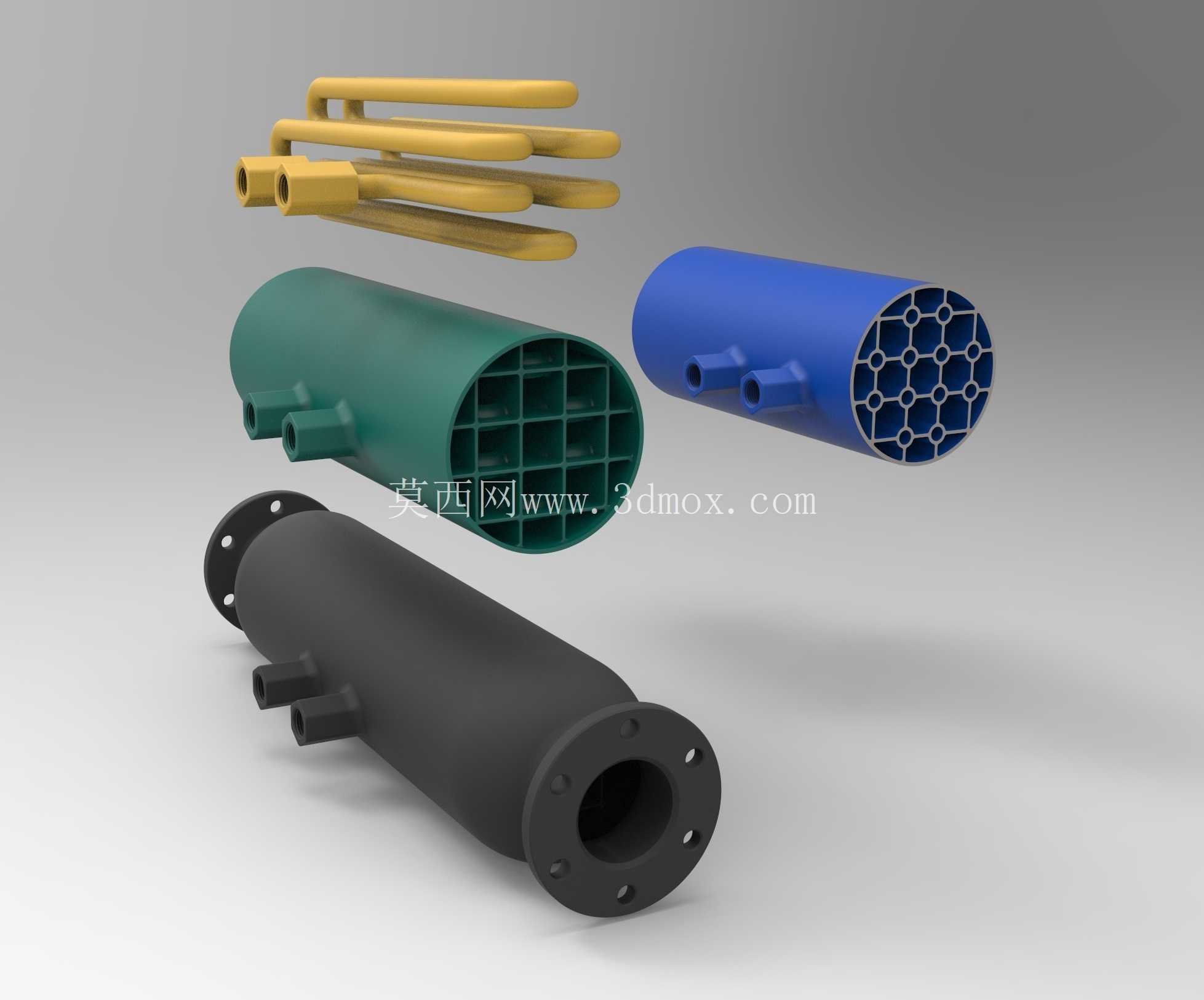

　　内部的蜂窝状内芯是换热功能的核心承载结构，采用正六边形蜂窝流道布局，相比传统圆形列管结构，在相同壳体通径下可提升近30%的换热接触面积，同时蜂窝结构的自身刚性更强，能承受更高的两侧介质压差，无需额外设置折流板支撑即可避免芯体在壳体内出现振动位移，减少长期运行下的结构疲劳损伤。不同配色的芯体单元对应不同的材质适配场景，深绿色与黑色单元适配常规水-水换热工况，采用碳钢基材做防腐涂层处理，蓝色单元适配有弱腐蚀介质的换热场景，采用改性PP或不锈钢基材压制，黄色的弯管组件为壳程介质的导流分流结构，安装时嵌入壳体端部的预留卡槽内，可将进入壳程的介质均匀分配到每一个蜂窝流道中，避免出现局部流道流量过大、部分流道滞流的换热死区，提升整体换热均匀性。

　　设计过程中重点考量了组件的互换性要求，所有芯体单元的外径尺寸与壳体内部通径采用间隙配合，单边间隙控制在0.2-0.3mm之间，配合端部的密封胶圈即可实现壳程与管程的介质隔离，现场更换芯体时只需拆卸端部法兰压盖，即可抽出旧芯体替换新组件，无需对原有管路进行切割焊接，单组组件的更换作业可在1小时内完成，适配连续生产场景下的快速运维需求。外形尺寸上，整套装置的主体筒身长度根据换热功率不同覆盖300mm至800mm区间，法兰外径匹配DN100至DN250的标准工业管路规格，侧面径向接口的中心高与筒身中心保持一致，可直接对接同管径的工业管道，无需额外加装变径接头。

　　流道设计上，蜂窝芯的单孔当量直径控制在8mm，既保证足够的换热接触面积，又避免流道过窄导致杂质堵塞，适配工业循环水常规过滤精度下的介质流通要求，减少运行过程中的流道堵塞概率。壳体外部的接口采用凸台结构一体成型，相比焊接式接口具备更高的结构强度，可承受1.6MPa的额定工作压力，满足多数中低压换热回路的承压要求。在安装边界的考量上，整套组件的安装预留空间只需比筒身长度多出200mm的抽芯操作距离即可，无需预留过大的检修空间，适合安装空间紧凑的机房、生产线旁的换热工位。导流弯管的弯曲半径采用1.5倍管径设计，介质流经时的局部阻力损失比直角弯头降低40%以上，可减少循环泵的输出功率损耗，提升整个换热系统的运行能效。芯体与壳体的定位采用端部卡槽结构，安装时芯体插入壳体后会与卡槽贴合限位，不会出现运行过程中芯体轴向窜动的问题，保证导流结构与流道的对位精度，避免介质短路影响换热效率。
