桌面级电子管耳机放大器结构设计

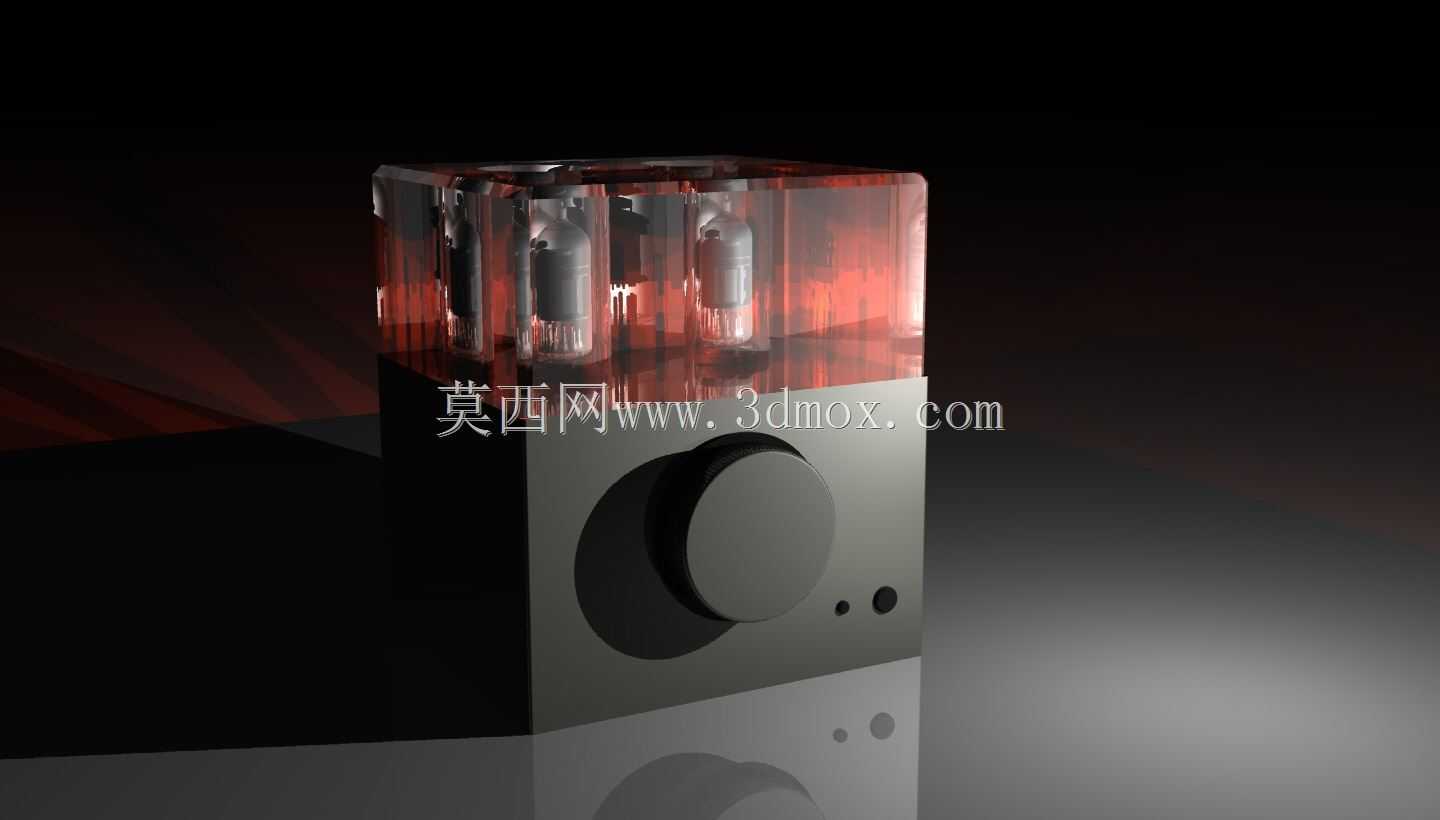

　　这款桌面式音频放大设备的三维结构设计，核心围绕小空间内电子管工作的热管理、信号抗干扰以及日常桌面使用的操作便利性展开，区别于传统工业级音频放大设备的机架式设计，该产品定位个人音频发烧友桌面使用场景，整体采用上下分层的结构布局，下层为金属材质的主机基座，上层为透明防护结构包裹的电子管安装区。从实际使用场景来看，这类设备主要放置于桌面音频系统前端，连接音源设备与高阻抗头戴式耳机，解决普通音源输出功率不足无法驱动高阻抗耳机的问题，同时依托电子管的信号放大特性，提供更温润的音频输出表现，适配个人音乐欣赏、小型桌面音频监听等使用场景。

　　结构设计阶段首先考虑电子管的工作特性，电子管在工作过程中会产生较高的工作温度，因此上层电子管安装区采用透明耐高温的防护结构，既可以直观展示电子管的工作状态，满足发烧友对设备外观展示的需求，同时预留足够的通风间隙，保证电子管工作时的热量可以自然散出，避免热量堆积影响元件使用寿命，防护结构与下层基座之间采用定位卡扣连接，日常维护更换电子管时可以快速拆卸，无需拆解整个主机基座。下层金属基座承担整个设备的结构支撑与电路安装功能，基座正面设置大尺寸的调节旋钮，旋钮位置设计在基座正面偏右的区域，符合多数用户右手操作的使用习惯，旋钮旁设置两个小型状态指示灯，分别对应电源状态与信号工作状态，指示灯采用内凹式安装，避免光线直射用户眼部造成不适。

　　基座内部采用分层电路布局，电源电路与信号放大电路做物理隔离设计，减少电源杂波对音频信号的干扰，信号通路采用短路径布线设计思路，尽可能减少信号传输过程中的损耗与干扰。从安装边界来看，设备整体采用方正的小体积造型，底部设置四个防滑减震脚垫，放置在桌面时可以避免设备滑动，同时减少桌面震动对电子管工作以及音频输出的影响，设备背部预留音频输入、输出接口以及电源接口，接口位置统一排布在背部靠下区域，方便线材连接与整理，不会因为线材弯折影响设备放置的稳定性。外形设计上兼顾了功能需求与外观质感，金属基座采用哑光表面处理，避免光线反射造成的视觉干扰，上层透明结构与金属基座形成材质对比，既满足功能上的散热、防护需求，也符合桌面消费类音频设备的外观审美。

　　在结构细节处理上，电子管安装座采用减震设计，减少外界震动通过结构传递到电子管，避免产生麦克风效应影响音频输出质量，旋钮采用阻尼适中的结构设计，转动时的段落感清晰，方便用户精准调节音量大小，设备整体的边角都做了圆角处理，避免日常使用过程中磕碰造成损伤。整个结构设计没有冗余的装饰部件，每一处结构都对应实际的功能需求：上层透明罩的高度根据选用的电子管实际尺寸确定，既保证足够的安全距离避免用户接触到高温的电子管表面，也不会因为过高导致设备整体重心上移影响放置稳定性；基座的厚度根据内部电路板、电位器以及接口的安装尺寸确定，在容纳所有内部元件的前提下尽可能压缩整体厚度，减少桌面空间的占用。从工程实现角度来看，该结构的零部件拆分合理，金属基座可以采用钣金折弯或者CNC加工的方式制作，透明防护罩可以采用注塑或者机加工的透明耐高温材料制作，所有零部件的安装定位都设计了对应的定位柱与安装孔，装配过程不需要复杂的工装，适合小批量生产制作，同时各个易损部件都设计为可快速更换的结构，降低后期维护的成本。
