基于TPA3110芯片的桌面立体声音频放大装置

这款桌面音频放大装置核心采用TPA3110功放芯片实现30W立体声输出，主要面向个人桌面音频场景，可搭配桌面无源音箱组建小型听音系统，也可嵌入小型桌面多媒体设备作为音频放大模块使用，适配日常近场听音的功率需求，无需额外配置大型功放设备即可满足桌面空间的音频播放需要。

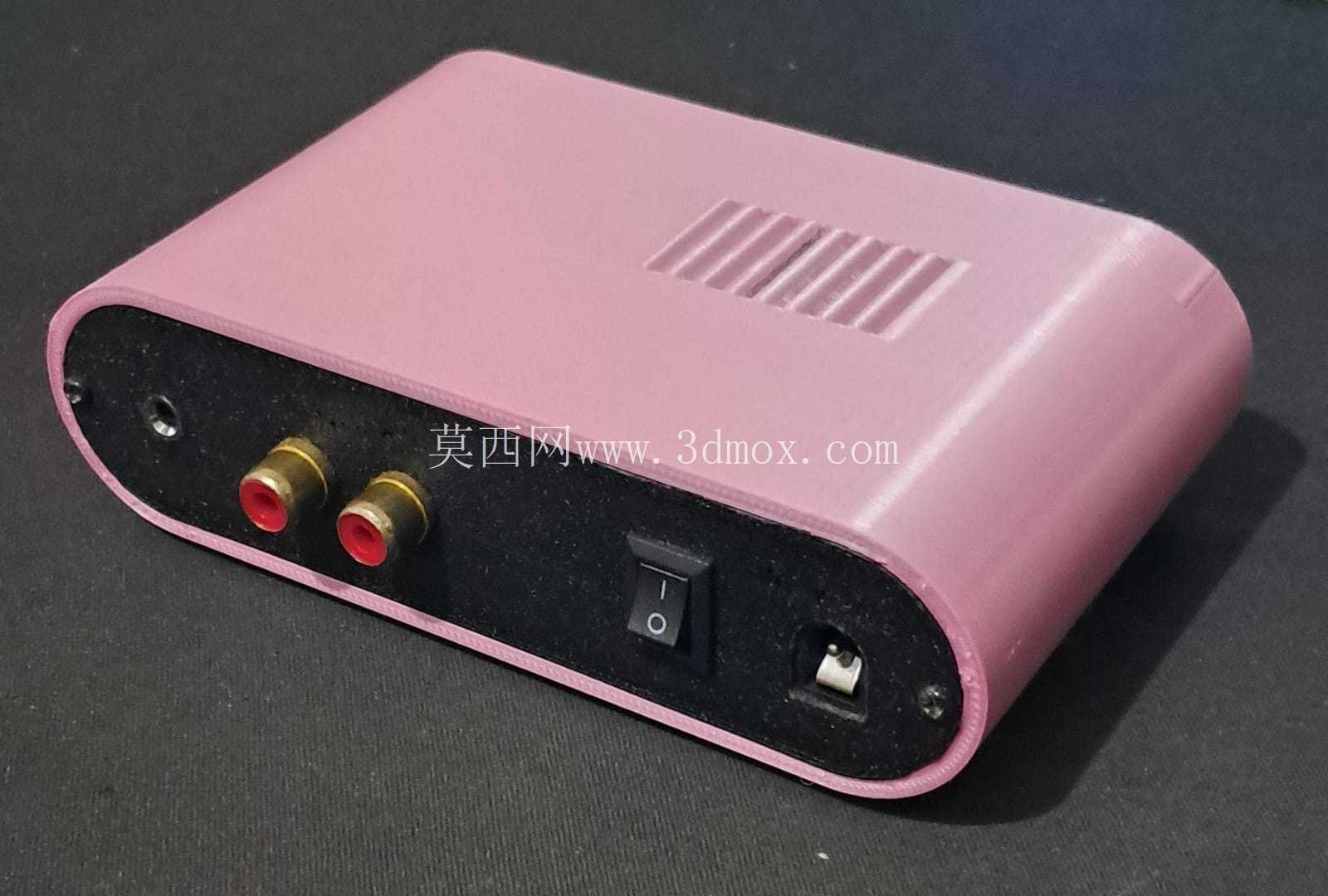

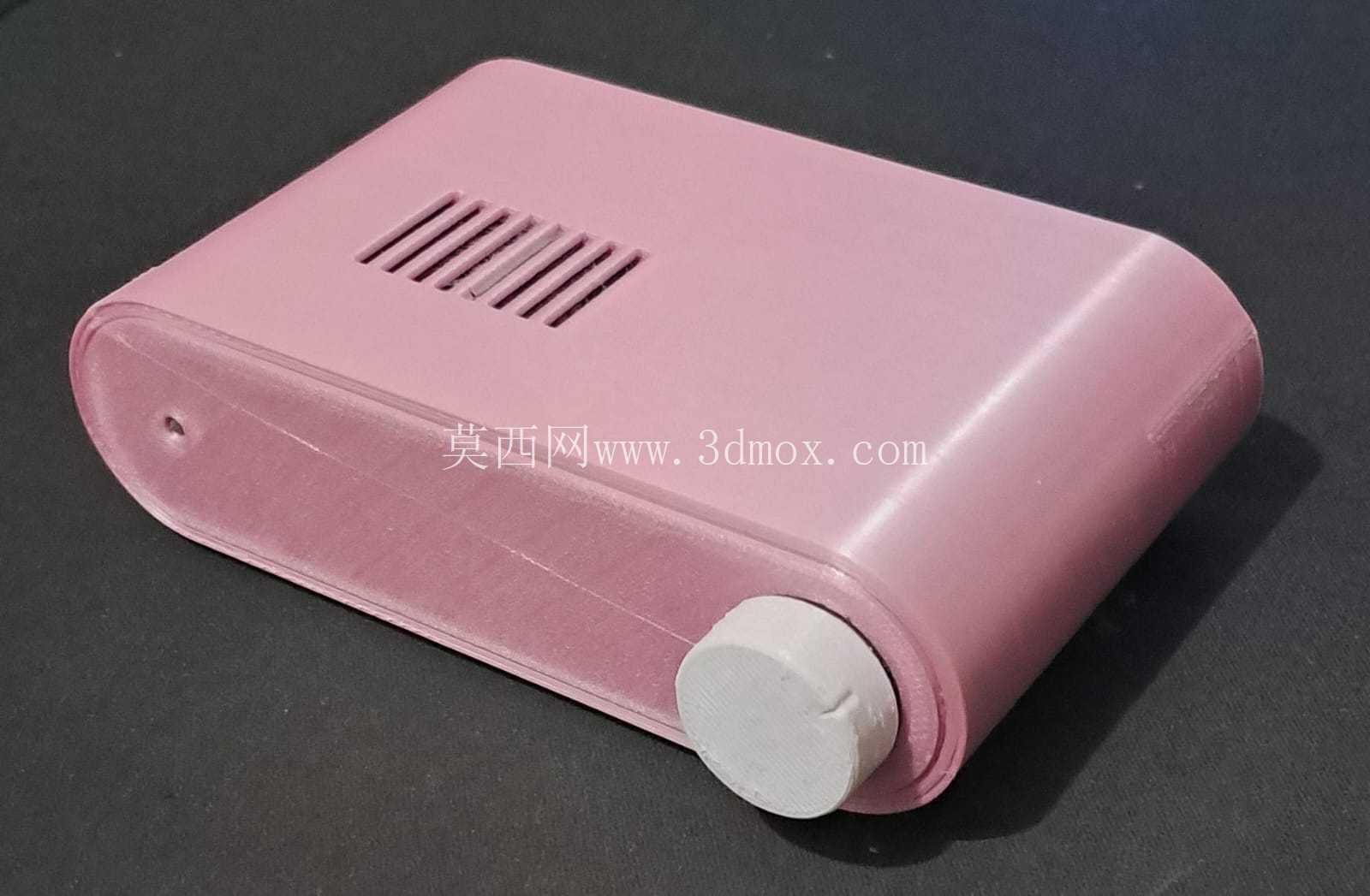

结构设计上，音量旋钮部位嵌入61801轴承作为转动支撑结构，替代传统电位器直接外露的装配方式，既提升旋钮转动的阻尼手感与同轴度，也能减少长期转动带来的电位器轴体磨损，延长调节部件的使用寿命。板载状态指示LED直接焊接在PCB对应焊盘位置，省去额外的导线连接工序，降低装配复杂度的同时也避免引线拉扯带来的接触不良风险。整机外壳采用一体化封闭结构，侧面开设阵列式通风槽用于功放芯片工作时的热量散出，不过在结构迭代过程中，因Z轴装配尺寸的参数设置偏差，其中一处通风槽位置与内部直流电源插座的安装位产生干涉，导致该通风孔被部分遮挡，同时直流电源插孔的安装预留空间偏紧凑，装配时需要精准对位才能完成插座固定，后续优化可适当调整电源插座的安装坐标，预留0.8-1.2mm的装配余量，同时修正通风槽的Z向位置，保证散热风道的通畅性。

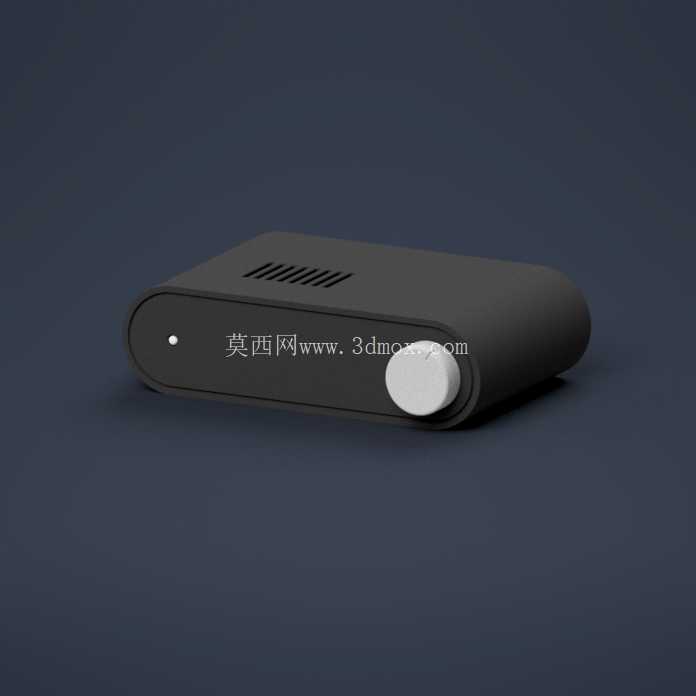

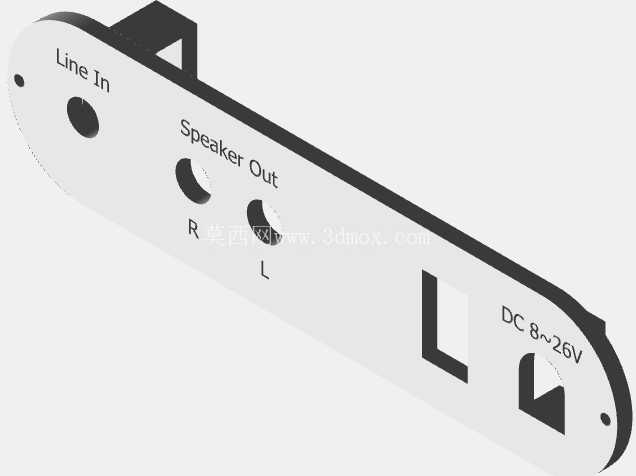

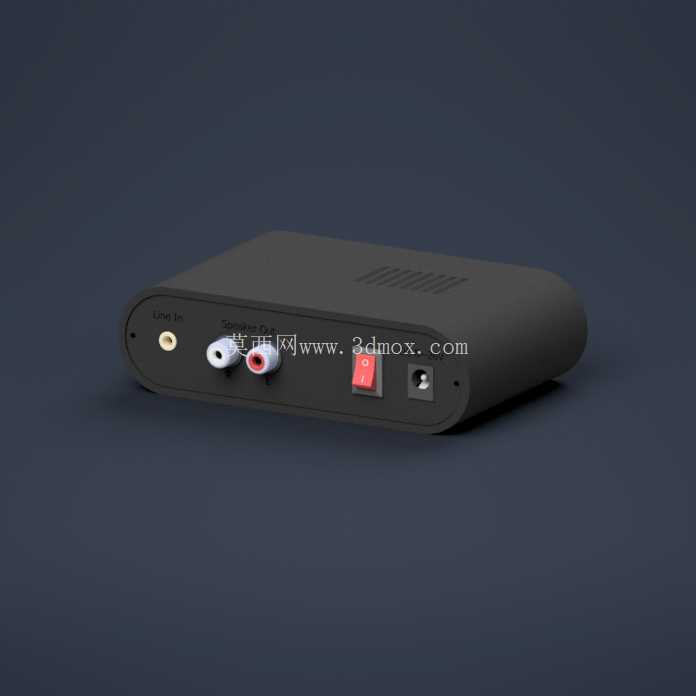

外形采用圆角长条形壳体设计，整体轮廓适配桌面狭小空间摆放，壳体表面做哑光处理减少光线反射，旋钮突出壳体表面的高度控制在8mm范围内，避免日常摆放时误碰调节。安装边界上，壳体底部预留平整支撑面，无需额外固定支架即可直接平稳放置在桌面，若需嵌入设备内部安装，壳体两侧预留有M2螺丝孔位，孔位间距按照标准小型电子设备安装尺寸设置，可直接固定在设备内部的安装支架上，电源输入孔设置在壳体侧端面，音频输入输出接口排布在背面，接线后线缆不会从正面引出，保持桌面摆放的整洁度。

从实际使用场景来看，这款装置既可以作为独立的桌面功放使用，搭配3-5英寸的桌面无源音箱，连接电脑、便携播放器等音源设备，满足日常办公、休闲听音的需求；也可以作为嵌入式音频模块，集成到小型桌面一体机、自制多媒体终端等设备内部，依托30W的输出功率推动小尺寸扬声器，省去单独开发功放电路的流程。电路部分的布局上，功放芯片布置在PCB靠近通风槽的位置，保证工作时产生的热量可以通过通风槽快速排出，电位器与轴承装配位对齐壳体正面的旋钮开孔，LED位置对应壳体正面的指示灯开孔，所有接口位置与壳体开孔一一对应，减少装配时的对位调整工序。结构设计过程中优先考虑了桌面使用的操作便利性，旋钮位置设置在壳体正面靠右侧区域，符合多数人右手操作的习惯，指示灯位置在旋钮左侧，设备通电状态下可直观观察工作状态，无需额外查看设备背面。针对装配过程中出现的通风孔遮挡、电源插座安装空间紧张的问题，后续可通过调整PCB上电源插座的安装位置，向壳体内部偏移1mm，同时对应调整壳体上电源插孔的开孔位置，同步修正通风槽的Z向高度，避开电源插座的安装区域，即可解决现有装配干涉问题，同时保证散热面积不被缩减。整机的内部空间预留了足够的布线余量，电源输入线、音频信号线均可沿着壳体内壁的走线槽排布，避免线缆与功放芯片的散热片接触，防止长期高温导致线缆绝缘层老化。
