食品加工用带柄织针式辐条结构

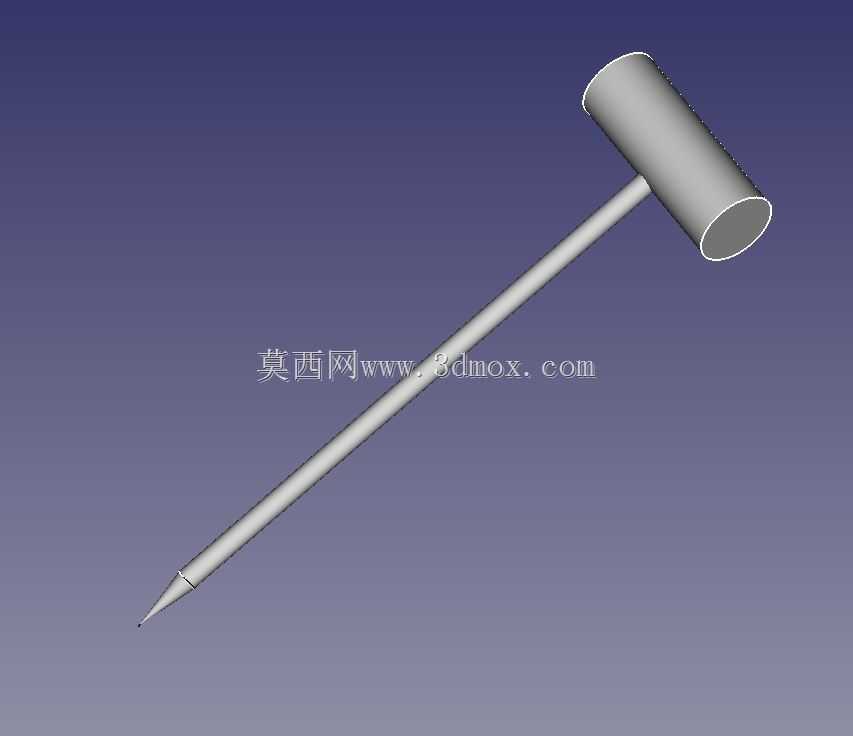

　　在食品加工的腌渍工序里，这类带柄穿刺工具是小型加工坊与家庭自制腌菜场景中十分常用的手动器具，主要用于蔬菜装罐后的排气穿刺、紧实度调整作业，尤其适配酸菜、酱腌萝卜等需要分层压实、排出菜料间隙空气的加工环节，避免腌渍过程中因残留空气出现杂菌繁殖、腌料变质的问题。从结构设计逻辑来看，整体采用长直杆配圆柱握持端的T型布局，握持端为等直径圆柱结构，表面做光滑圆弧过渡处理，没有尖锐棱角，作业时手掌可以完全包覆握持端，施力时受力均匀，长时间操作也不会出现硌手的问题，相比细杆直接弯折的简易工具，握持稳定性提升明显，穿刺施力时不会出现打滑、脱手的情况。

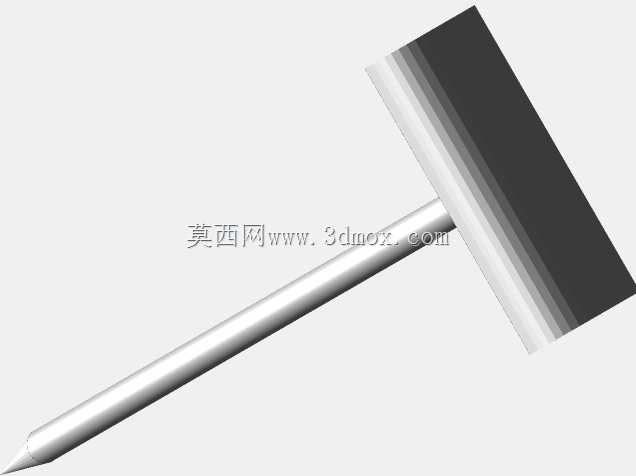

　　长杆部分采用等直径圆杆截面，从握持端连接处开始一直延伸到尖端位置，整段杆身做同轴度约束，保证穿刺过程中杆身不会出现偏摆，作业时可以垂直刺入菜料层，不会因为杆身弯曲导致罐壁被刮花，也能避免穿刺路径偏移造成的菜料破碎率升高。尖端部分做渐进式收窄处理，不是尖锐的锥角设计，而是带有微小圆弧过渡的钝尖结构，这种设计一方面可以保证穿刺时的穿透力，不需要施加过大的下压力就能穿透压实的菜料层，另一方面也能避免过于锋利的尖端在操作时划伤操作人员，同时在接触玻璃罐、陶瓷罐底部的时候，不会因为硬接触造成罐底开裂、掉瓷的问题。

　　设计过程中首先考虑的是作业场景的边界约束，常规家用玻璃腌菜罐的口径普遍在80mm到120mm之间，罐身深度在150mm到300mm区间，因此杆身长度设定时预留了足够的操作余量，握持端直径控制在30mm左右，既不会因为直径过大导致放入罐口时出现卡滞，也不会因为直径过小导致握持受力不足。杆身直径选取4mm到6mm的区间范围，这个尺寸下的金属杆既具备足够的结构刚性，穿刺压实的菜料时不会出现弯曲变形，也不会因为杆身过粗导致穿刺时带出过多菜料，破坏腌菜的分层结构。材质选择上优先考虑食品接触级的金属材料，表面做抛光处理，没有细微的凹坑、缝隙，避免腌渍过程中的盐分、酸性物质残留造成腐蚀，也方便使用后的清洗消毒，不会出现卫生死角。

　　实际使用过程中，这类工具除了腌菜穿刺排气之外，也可以用于罐装果酱、蜂蜜的气泡排出作业，或者在食材预处理阶段用于食材的扎孔入味，比如腊肉腌制前的扎孔、整鱼烹饪前的扎孔等场景，适配性较强。结构上没有多余的可拆卸部件，整体为一体式结构，不存在连接松动、零件脱落掉入食品中的风险，符合食品加工工具的安全设计要求。建模过程中对各段的过渡圆角做了统一约束，握持端与杆身的连接位置采用R3到R5的圆角过渡，避免应力集中，即使施加较大的轴向压力，连接位置也不会出现断裂的问题；尖端的收锥段长度控制在15mm到20mm之间，锥度平缓，保证穿刺过程中的阻力均匀，不会出现突然刺入过深的情况。考虑到不同使用场景的尺寸需求，模型保留了参数化调整的基准，杆身长度、握持端直径、尖端锥度都可以根据实际使用的容器尺寸、加工食材的特性做对应调整，比如针对深度更大的商用腌菜桶，可以加长杆身尺寸，针对质地更硬的食材，可以适当加大杆身直径提升刚性，不需要重新构建整体结构，只需要调整对应参数就能生成适配的模型结构。从安装边界来看，这类手动工具不需要额外的配套安装结构，单独即可使用，存放时只需要保证干燥清洁的环境即可，不需要配套的固定支架、连接部件，使用门槛低，适配场景广。
