适配无框镜片的手持放大镜框结构设计

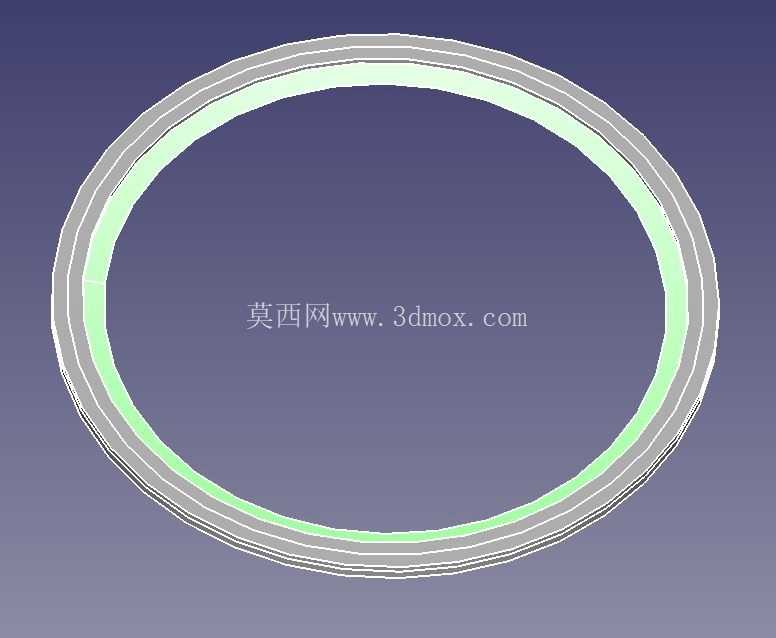

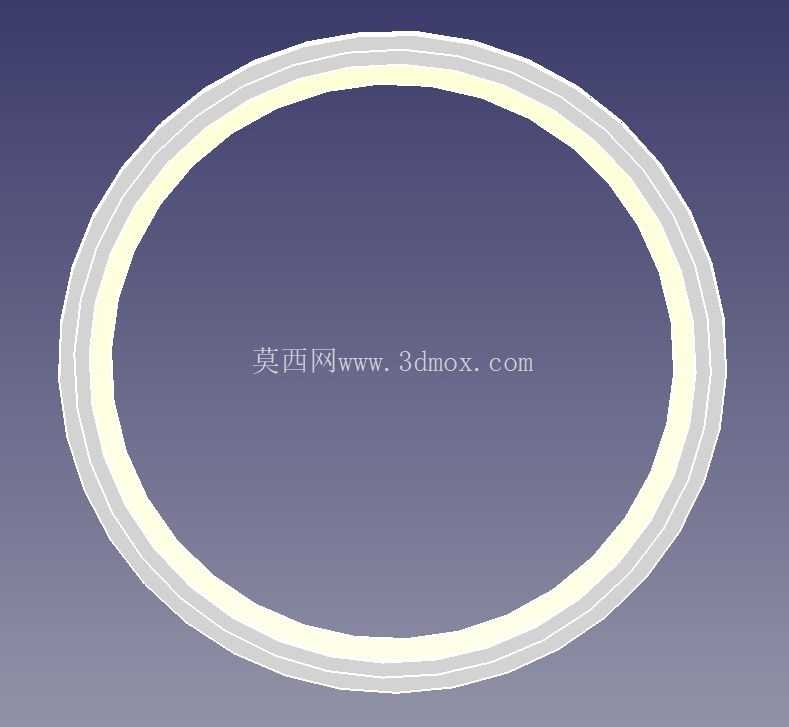

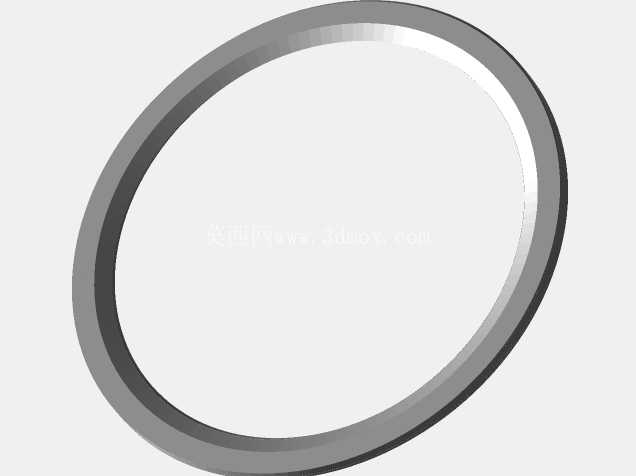

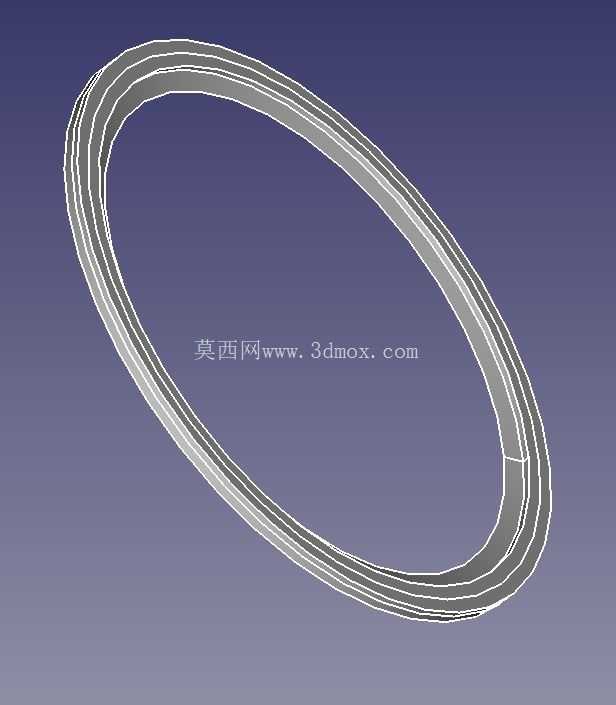

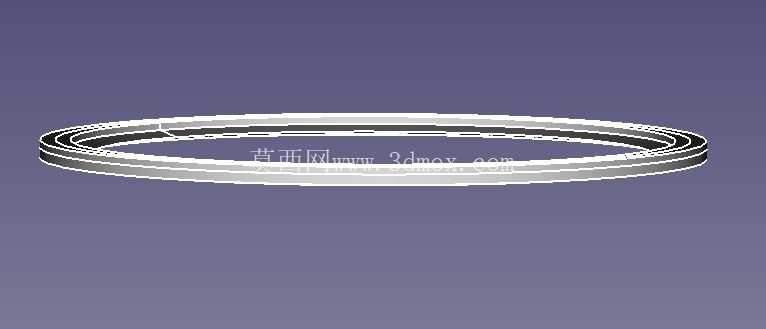

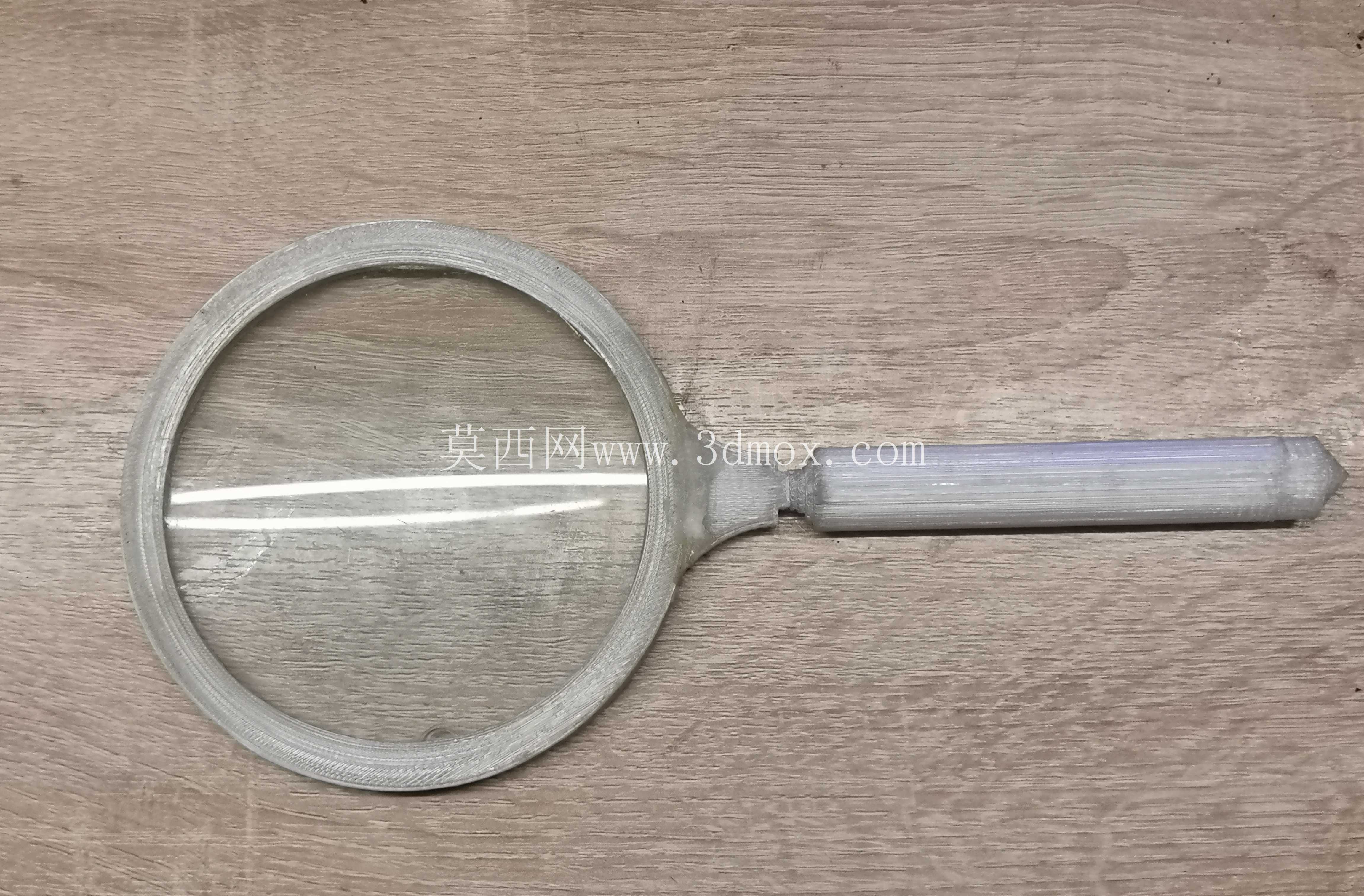

　　从结构细节来看，框体采用双层嵌套的环形设计，内环与外环的对接面预留了连续的环形凹槽，凹槽的宽度匹配常规3-5mm厚度的光学玻璃边缘，安装时不需要额外的粘接剂辅助定位，只需要将两片完全对称的框体分别从镜片的正反面对齐扣合，凹槽刚好卡住镜片的磨边边缘，两片框体的对接面预留了0.1mm的粘接余量，扣合后在接缝处涂抹少量溶剂型粘接剂即可完成镜片与框体的固定，相比传统的全包边结构，这种对称拆分的框体不需要在模具上设计复杂的抽芯结构，即便是小批量的3D打印制作也能保证配合精度，不会出现镜片装夹偏位、凹槽卡滞的问题。日常使用的无框放大镜镜片，多为磨边处理的圆形光学玻璃，边缘无固定结构，长期手持使用容易出现滑脱、边缘磕碰崩边的问题，尤其是实验室观测、老旧书刊阅读、精密小件检修场景下，镜片缺少适配的固定框架，不仅握持费力，还容易因为受力不均导致镜片碎裂。这款放大镜框的结构设计，完全围绕长期使用的无框圆形玻璃镜片展开，没有采用传统放大镜一体注塑包边的方案，而是拆分出框体与手柄两个独立的装配单元，适配不同厚度的磨边玻璃镜片安装需求。框体的环形截面做了渐变的圆角处理，靠近镜片内圈的位置做了0.5mm的倒角，避免框体边缘突出遮挡镜片的有效观测视野，外圈的圆角半径放大到2mm，握持的时候不会硌手，同时也能减少框体边角受到磕碰时的应力集中，避免摔落时框体从接缝位置开裂。框体的外侧预留了手柄安装的定位凸台，凸台的位置做了偏心处理，没有设置在环形的竖直对称轴上，而是偏移了15度的角度，符合人手握持放大镜时的自然倾斜角度，长时间握持观测不需要刻意调整手腕角度，能有效降低长时间使用的疲劳感。

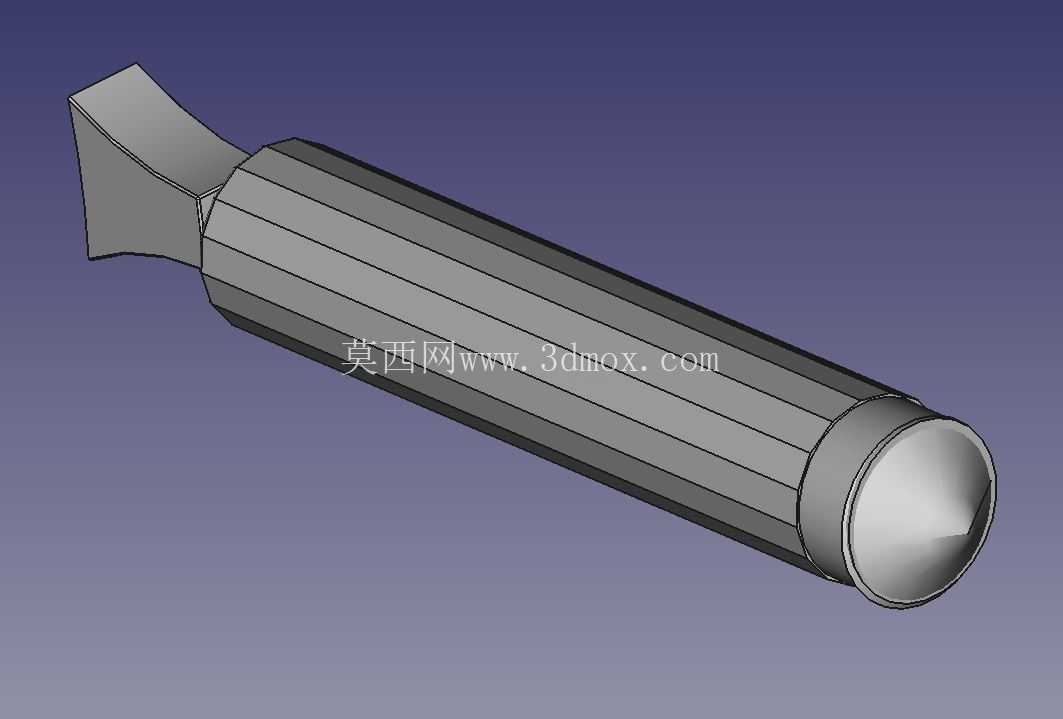

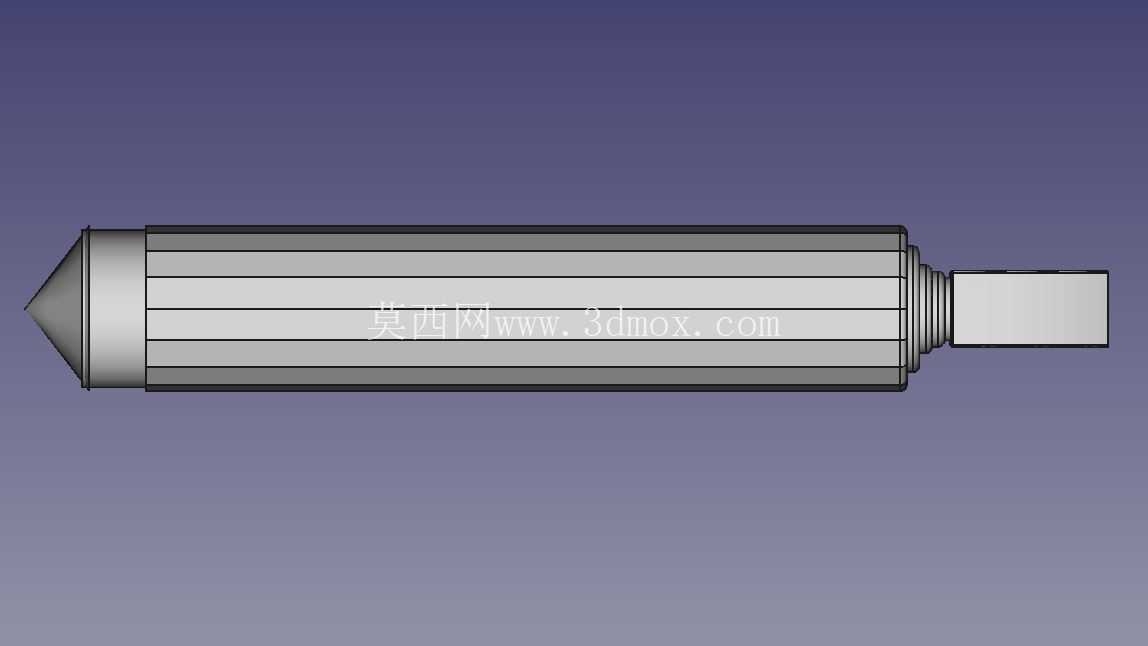

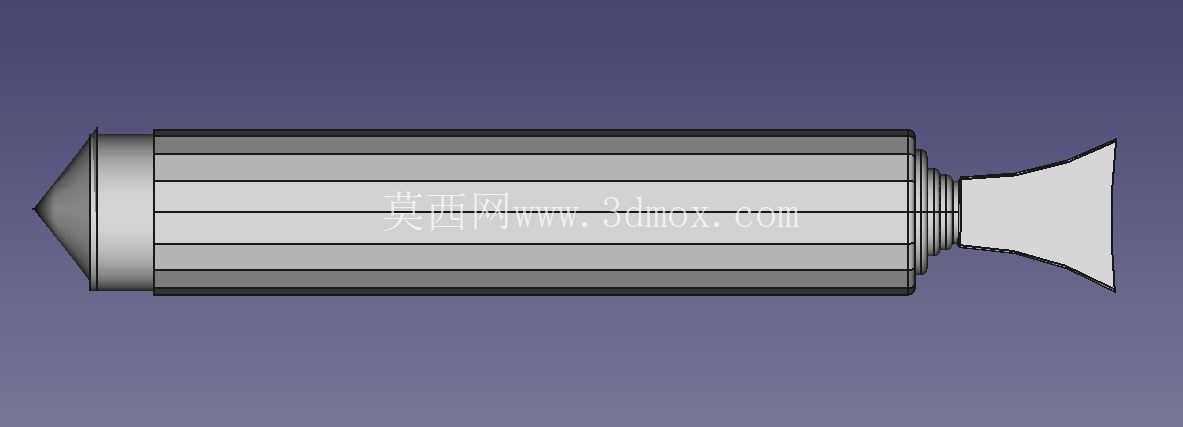

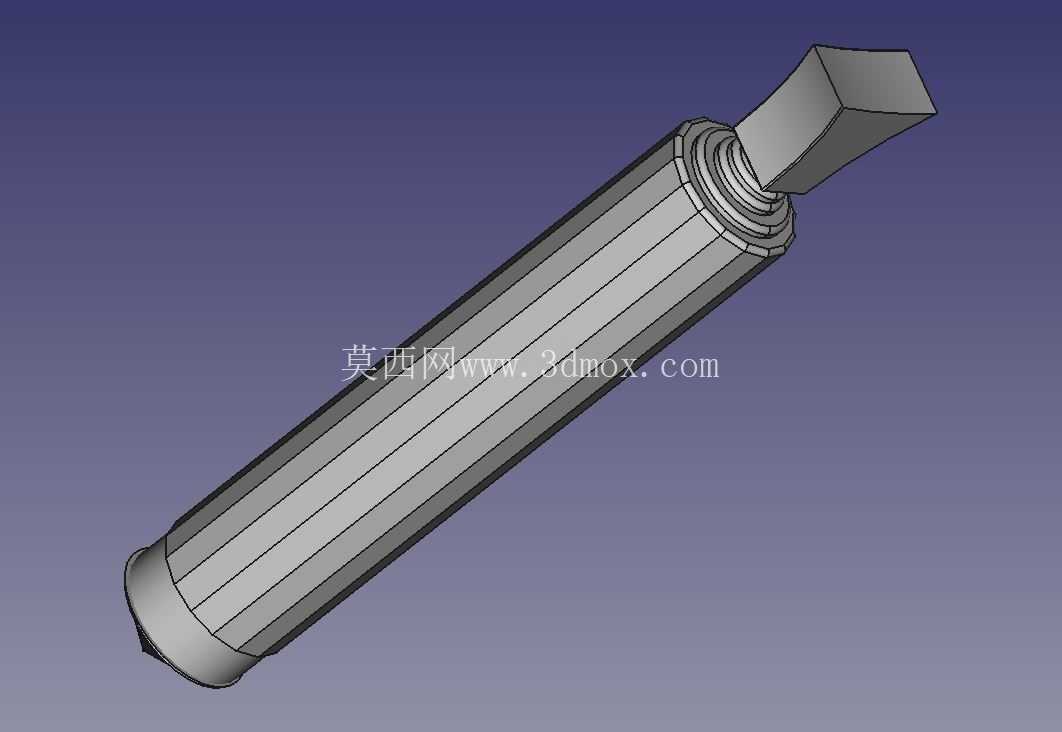

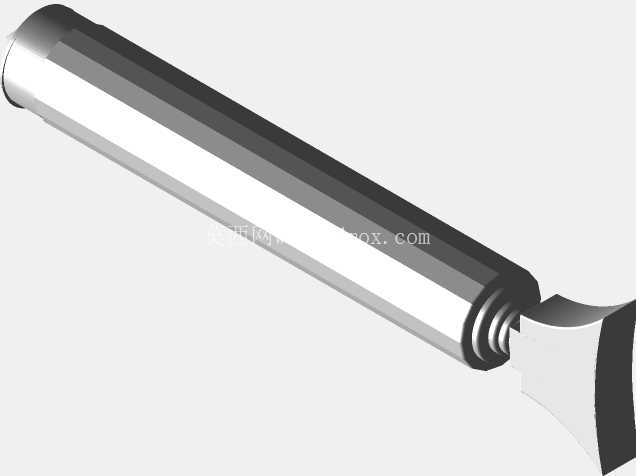

　　手柄与框体的连接采用插接式结构，凸台上预留了2mm深的定位插孔，插孔截面为带防转平面的D型结构，手柄的连接端做了对应的插舌，安装时只需要将插舌对准插孔插入，配合少量粘接剂即可完成固定，不需要额外的螺丝紧固件，整体装配流程简单，不需要专用工具即可完成组装。考虑到不同用户的使用习惯差异，手柄的长度没有做固定的尺寸限制，框体上的安装插孔尺寸为通用规格，用户可以根据自己的手掌大小、使用场景调整手柄的打印长度，比如桌面固定使用的场景可以选择短手柄搭配支架，外出携带使用可以选择折叠式的手柄结构，不需要重新修改框体的主体结构，只需要调整手柄部分的尺寸即可适配。从安装边界来看，框体的环形内圈尺寸完全匹配对应直径的无框镜片，凹槽的深度为2mm，扣合后镜片的正反两面都不会突出框体表面，放置在桌面时镜片不会直接接触桌面，能有效避免镜片表面的划伤，框体的整体厚度为8mm，相比传统的金属包边框重量更轻，搭配PLA或者PETG材质打印的话，整体重量不到20g，长时间手持不会有明显的负重感。

　　在实际使用场景中，这种结构的放大镜框不仅适用于日常阅读的普通放大镜，也可以适配高倍的光学镜片，用于电路板检修、珠宝鉴定、纺织面料检测等场景，框体的结构没有多余的装饰性结构，所有的造型设计都围绕装夹稳定性、握持舒适度、镜片防护三个核心需求展开，拆分式的结构设计也降低了制作门槛，不需要复杂的加工设备，借助普通的桌面级3D打印设备即可完成整套配件的制作，打印时不需要添加支撑结构，框体的凹槽位置朝向打印平台放置即可保证成型精度，两片框体的结构完全对称，打印时只需要一份模型文件即可打印出两个配对的框体零件，减少了建模的工作量，也避免了两个零件尺寸不一致导致的装配间隙问题。

　　相比市面上常见的一体成型放大镜框，这种拆分式的结构在镜片更换时也更加方便，如果镜片出现磕碰碎裂的情况，只需要用薄片工具撬开两片框体的粘接接缝，清理残胶后更换新的镜片即可重新粘接使用，不需要整体更换整个放大镜，能有效降低长期使用的成本。框体的环形边缘做了等距的加强筋设计，加强筋的厚度为1mm，沿着框体的圆周方向均匀分布，在不增加整体壁厚的前提下提升了框体的结构强度，即便是从1米左右的高度意外跌落，框体也不会出现开裂或者变形的问题，能有效保护内部的玻璃镜片不受冲击。
