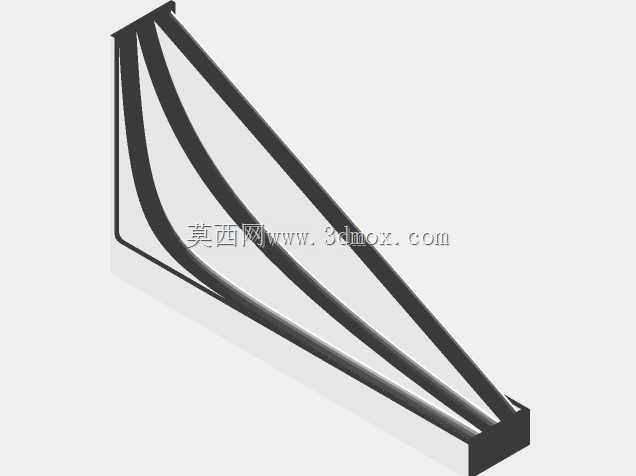

等时曲线摆线物理演示教具结构

　　这款摆线等时曲线演示结构，核心依托摆线的等时性物理特性设计，主要面向物理教学演示、科普展项搭建场景使用，可直观展现质点沿摆线路径下滑的等时规律，替代传统平面图示的抽象讲解，让观察者通过小弹珠的实际滑动过程，直观理解“不同起点下滑至终点耗时一致”的物理特性。从结构设计逻辑来看，整体采用多组平行摆线轨道的布局，轨道上端收拢于同一安装基准面，下端汇聚于终点承接块，轨道型线严格遵循摆线参数方程生成，每一组轨道的曲率变化完全匹配摆线的几何特征，确保弹珠在轨道任意位置释放时，重力沿轨道切向的分力变化与路径长度形成精准匹配，最终实现下滑时长的一致性。

　　设计过程中首先确定了轨道的安装边界：上端安装面为平直矩形基准，预留了轨道固定的安装孔位，可直接固定在演示台架或墙面展示板上，下端承接块为方块结构，既作为轨道的末端定位基准，也可设置弹珠收纳槽，避免演示过程中弹珠滚落遗失。轨道采用等截面细长杆结构，截面尺寸经过反复校核，既要保证足够的结构刚度，避免多组轨道平行布置时出现侧向挠曲变形，影响弹珠滑动的顺畅度，也要控制轨道自身的厚度，减少弹珠与轨道的接触摩擦阻力，保证演示过程的稳定性。相邻轨道之间的间距经过合理排布，既不会因为间距过小导致弹珠滑动过程中出现干涉，也不会因为间距过大造成整体结构尺寸冗余，适配常规科普展柜、教学讲台的摆放空间。

　　在功能实现层面，这款结构不需要额外的动力输入，仅依靠重力即可完成全部演示过程，操作门槛极低，既可以用于中学物理课堂的力学知识点演示，也可以作为科技馆、科普展厅的互动展项使用，参观者可以自行将弹珠放置在轨道的不同高度位置释放，对比观察弹珠同时到达终点的现象，直观理解摆线等时性的物理原理。设计时还考虑了长期使用的耐用性，轨道的连接部位采用一体式衔接结构，上端与安装基准面、下端与承接块的连接位置做了平滑过渡处理，没有突兀的台阶或棱角，避免弹珠滑动到连接位置时出现卡顿或弹跳，影响演示效果。轨道的型线加工精度是整个结构的核心控制点，每一段曲线的曲率半径变化都严格对应摆线的生成轨迹，不存在局部型线偏差，否则会直接导致等时性失效，弹珠下滑时长出现明显差异。从安装适配性来看，整体结构的重心沿安装基准面垂直向下分布，固定后不会出现偏载倾覆的问题，不需要额外设置配重结构，安装时仅需要将上端基准面通过螺栓或卡扣固定在支撑结构上即可，调试过程也十分简便，只需要确认轨道整体处于竖直平面内，没有侧向倾斜，即可保证弹珠沿轨道顺畅滑动。

　　不同于普通的直线斜面演示装置，这款摆线结构可以同时对比陡降路径与平缓路径的下滑时长差异，打破“直线距离最短则耗时最短”的直观认知，更清晰地展现最速降线与等时曲线的物理特性，在教学场景中可以帮助学生快速建立对摆线特性的具象认知，在科普场景中也具备足够的互动性与趣味性，能够吸引参观者主动操作体验。结构整体没有复杂的活动部件，日常维护仅需要定期清理轨道表面的灰尘杂质，避免摩擦阻力增大影响弹珠滑动速度即可，长期使用的故障率极低，适合高频次的互动演示场景。
