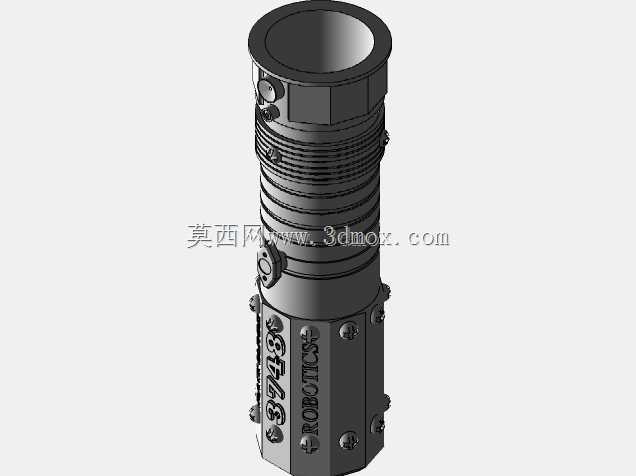

星战光剑握持手柄精密结构件

　　这款光剑握持手柄的结构开发，最初是围绕直径10mm发光棒的配套安装需求展开，在文创道具、儿童互动玩具、线下主题展陈手持道具以及科幻爱好者自制装备场景中都有明确的落地使用空间。不同于常规一体注塑的简易玩具手柄，该结构在设计阶段就把3D打印成型的工艺特性纳入核心考量，所有外露细节、装配槽位都针对熔融堆积成型的层纹走向做了适配，不需要额外做大量支撑拆除后的二次打磨，就能还原出金属质感道具的硬朗外观。

　　从实际装配边界来看，手柄内腔的发光棒安装段采用紧公差配合设计，内壁预留的导向锥段长度占整体插接深度的三分之一，发光棒从柄尾端推入时不会出现卡滞、偏斜，装配到位后径向窜动量控制在0.1mm以内，挥动过程中不会出现发光部件松脱、异响的问题。手柄整体采用分段式柱体布局，靠近顶端的发光棒出口段做了加厚凸缘结构，既可以避免薄壁位置在反复插拔过程中出现开裂，也能搭配可选的橡胶密封圈做轻微的阻尼限位，调整发光棒伸出长度时可以随时固定位置。

　　握持区域的结构设计完全贴合人手长时间持握的受力习惯，中段连续布置的多道环形防滑槽，槽深控制在1.2mm，槽边做了R0.3mm的圆角过渡，既不会因为棱角过于锋利硌伤手掌，也能在手心出汗、佩戴薄款战术手套时提供足够的摩擦力，不会出现挥动手柄时滑脱的风险。下段的功能扩展区预留了多组标准化的沉头螺丝安装位，所有螺丝孔位都做了沉孔深度校核，螺丝锁紧后端面完全埋入柄身表面，不会突出刮擦衣物或者手部皮肤。孔位周边的局部壁厚做了加厚补强，即使用PLA、ABS这类常规3D打印材料制作，反复拆装螺丝也不会出现孔位崩裂的问题。

　　外观细节的排布没有做无意义的冗余装饰，柄身侧面的字符标识、装饰凸点都和内部的加强筋位置一一对应，外部凸起的位置恰好是内部筋条的支撑点位，打印完成后整个柄身的刚性远高于同壁厚的光面圆筒，横向施加握持力时形变量极小。顶端的开口内环做了多层阶梯结构，除了适配10mm直径的标准发光棒，也可以通过更换不同内径的转接衬套，适配市面上常见的7mm、8mm直径荧光棒、发光灯条，不需要重新打印整个手柄主体，就能兼容不同规格的发光配件。

　　从整机的装配逻辑来看，整个手柄不需要额外粘接胶水，所有分段结构都可以通过止口定位配合，止口的配合间隙预留了0.2mm的打印公差补偿量，即使是桌面级FDM打印机，只要层高设置在0.1-0.2mm的精细区间，打印完成后各段都可以顺利拼接，不会出现过紧装不上或者过松晃动的问题。柄身底部预留了尾盖安装接口，可以选配内置电池仓的尾盖，把纽扣电池、小型驱动电路板整合在手柄内部，不需要外接电源线缆，作为独立的手持发光道具使用。

　　在实际使用场景中，这款手柄既可以作为儿童玩具的配套部件，所有外露边角都做了圆角钝化处理，不存在尖锐结构，玩耍过程中不会造成磕碰划伤；也可以作为影视cosplay道具的基础承载结构，外部可以后续做喷漆、做旧处理，模拟金属武器的质感；同时在青少年科创教学场景中，该结构也可以作为3D打印工艺公差配合的教学案例，让学习者直观理解紧配合、止口定位、局部补强这些工程设计思路在实际产品中的落地方式。设计过程中所有特征都规避了3D打印的工艺死角，所有悬空位置的倾斜角度都大于45度，打印时不需要添加大量支撑，既减少了耗材消耗，也避免了支撑拆除后破坏表面细节的问题，小批量制作时的成型良率可以稳定在较高水平。
