带环筋圆筒形蛋杯油桶结构设计

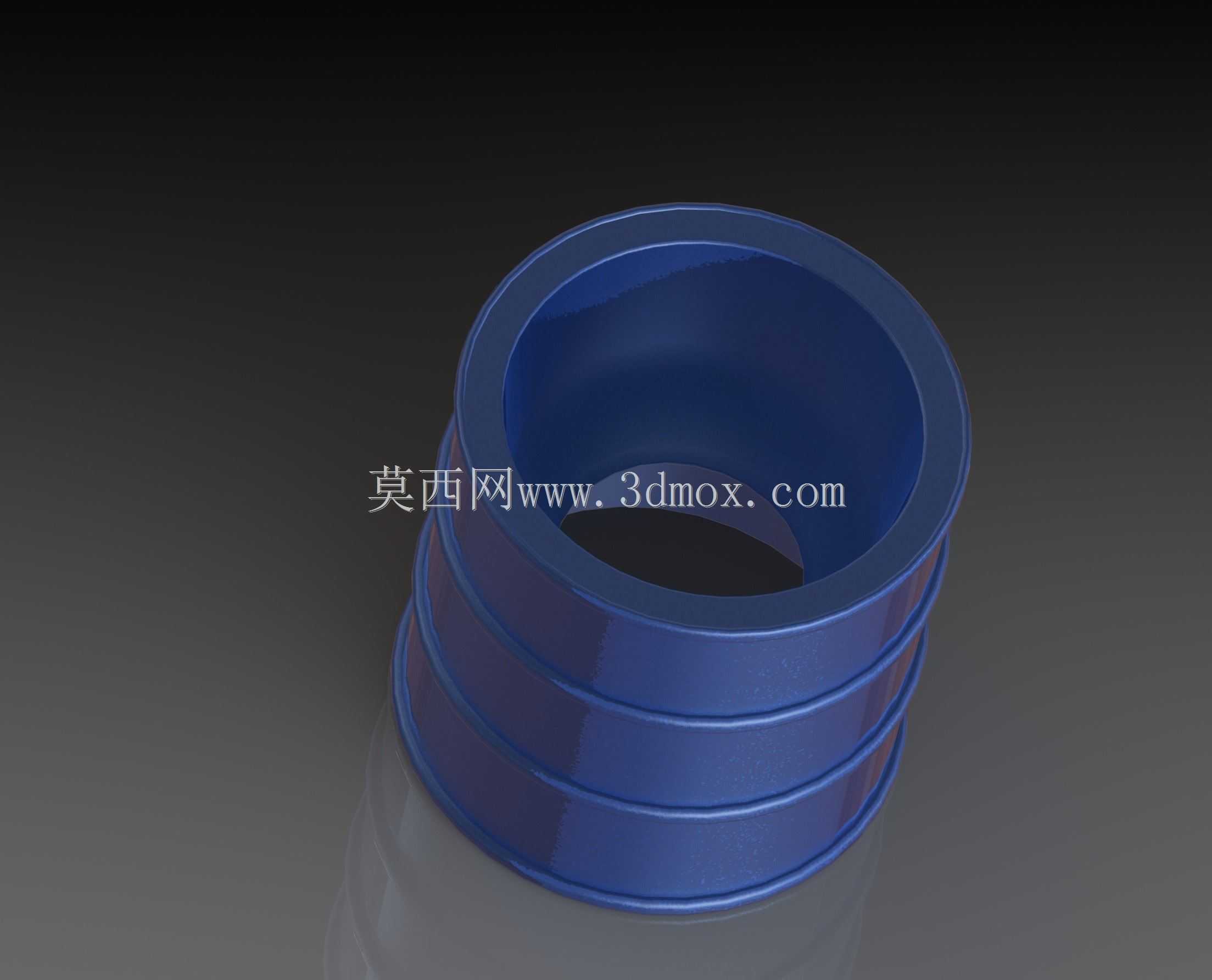

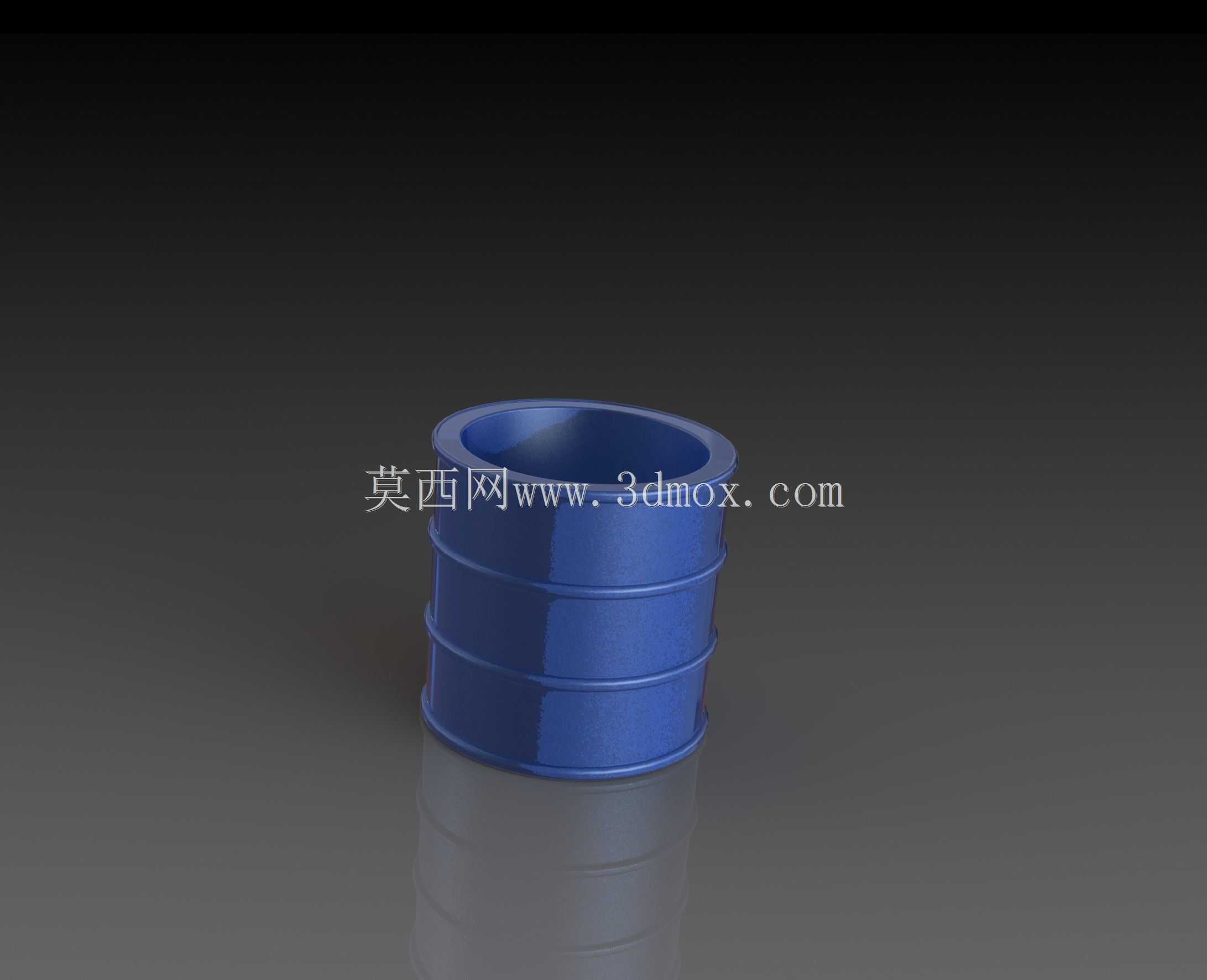

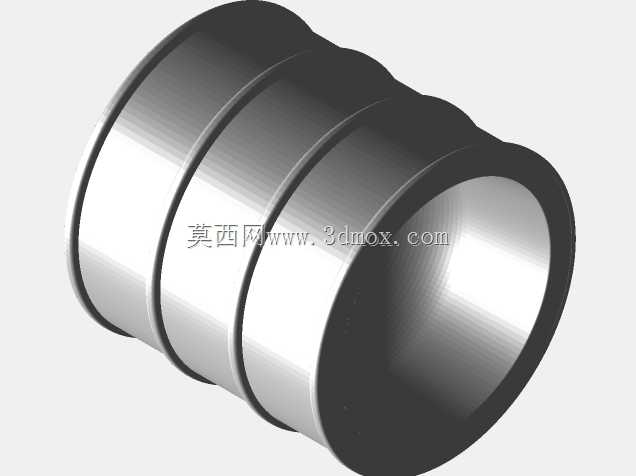

　　日常餐饮场景中，这类带环筋的圆筒形蛋杯油桶结构，主要承担盛放溏心煮蛋、同时可承装少量佐餐油料的双重功能，在家庭早餐场景、西式简餐门店的餐位配置中都有稳定的使用需求。从结构设计逻辑来看，整体采用回转体构型，核心是依托旋转凸台特征完成主体成型，加工环节可直接通过车削或者注塑模一次成型，不需要额外的侧抽芯结构，能有效降低量产阶段的模具成本与加工工序。筒身外侧设置的三道环形凸起筋条，并非单纯的装饰结构，首先是提升薄壁筒体的径向抗变形能力，日常取放时手指捏持在筋条位置，能增大接触摩擦力，避免表面沾有油污时出现打滑脱手的问题；其次筋条形成的分段结构，能在堆叠收纳时形成轴向限位，多个同规格产品叠放时不会出现卡滞过紧难以分离的情况，适配餐饮门店批量收纳、消毒的作业需求。筒体内部采用直壁加底部圆角过渡的结构，圆角半径控制在3mm左右，既避免蛋液、油料残留在内壁夹角处难以清洗，也能在盛放煮蛋时，让蛋体底部与筒底形成稳定的线接触支撑，不会因为放置倾斜出现蛋体滑落的情况。筒体上口边缘做了1.5mm的外翻卷边处理，一方面消除薄壁端口的锐边，避免使用时划伤手指，另一方面卷边形成的刚性环能提升端口的抗磕碰能力，日常清洗、堆叠过程中端口受碰撞也不容易出现变形豁口。从安装与适配边界来看，筒体内径设计为42mm，能够适配市面常规尺寸的带壳煮蛋，包括普通洋鸡蛋、 smaller尺寸的土鸡蛋都能稳定放置，不会出现内径过小卡滞蛋体、内径过大蛋体倾斜歪倒的问题；筒体总高度控制在50mm，放置在餐桌台面上时重心高度合适，即使受到轻微的桌面碰撞也不容易翻倒，筒底做了0.8mm深度的内凹设计，让底部外圈形成环形接触带，即使台面存在轻微的不平整，也能保证放置平稳，不会出现放置时晃动、打转的情况。

　　筒壁厚度统一设置为2mm，若采用食品级PP材质注塑生产，既能保证足够的结构强度，日常捏持不会出现明显的形变，也能控制材料用量，降低单件产品的生产成本；若采用304不锈钢冲压生产，这个壁厚也能兼顾冲压成型的延展性与成品的结构刚性，不会因为壁厚过薄导致冲压时出现起皱、开裂的问题。设计过程中，所有的过渡位置都采用了不小于1mm的圆角处理，避免应力集中问题，不管是注塑生产时的料流填充，还是不锈钢冲压时的材料流动，都能顺畅通过过渡位置，减少成型缺陷的产生。

　　从实际使用的功能延伸来看，筒体内部的有效容积约为55ml，除了放置煮蛋之外，也可以临时承装少量的酱油、香油等佐餐调料，或者作为小型容器放置牙签、搅拌棒等小件餐饮用具，拓展了单一结构的使用场景。筋条的凸起高度控制在1.5mm，既能够起到防滑、刚性提升的作用，也不会因为凸起过高导致外壁容易残留污渍，清洗时用普通海绵就能顺畅擦拭过筋条位置，不会形成清洁死角。端口的卷边结构同时也作为堆叠时的支撑位，多个产品叠放时，上层产品的筒底会落在下层产品的卷边位置，不会直接接触下层产品的内壁，避免堆叠存放时造成内壁的二次污染，适配餐饮行业对餐具卫生的要求。

　　在结构验证阶段，需要重点校核筒体的抗侧倾能力，通过重心计算确认当筒体倾斜15度时仍能保持自稳定，不会翻倒；同时校核环筋位置的结构强度，在10N的径向捏持力作用下，筒体的变形量不超过0.2mm，松开后能完全回弹，不会出现永久形变。针对不同材质的生产适配，若采用陶瓷材质生产，可适当将壁厚增加到3mm，同时放大过渡圆角到5mm，适配陶瓷烧结的工艺要求，避免烧结过程中出现应力开裂；若采用密胺材质生产，维持2mm壁厚即可，密胺的刚性足够支撑日常使用需求，且表面光洁度高，耐磕碰性能好，适合高频使用的餐饮场景。
