带配重嵌槽的手捻旋转陀螺结构设计

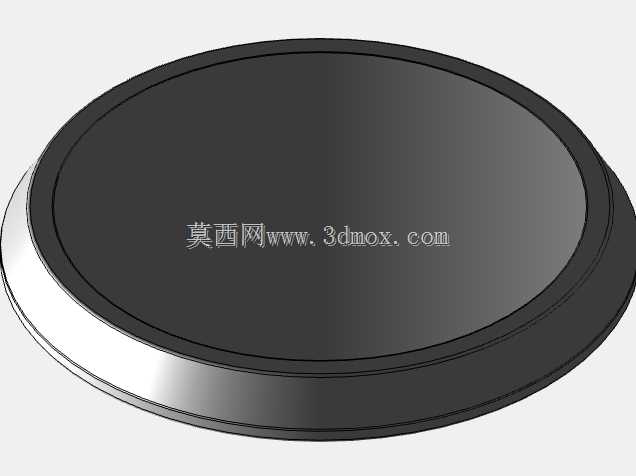

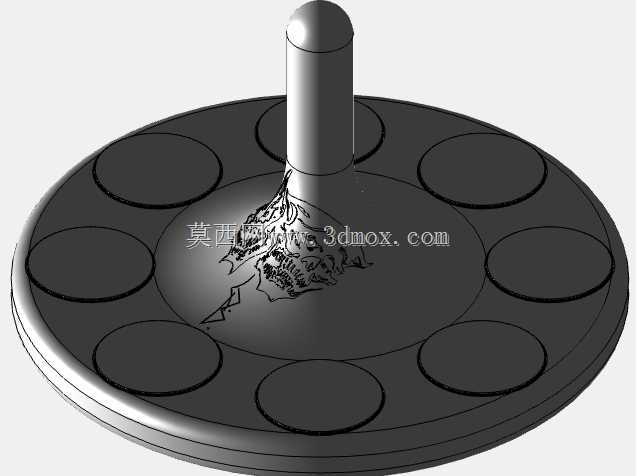

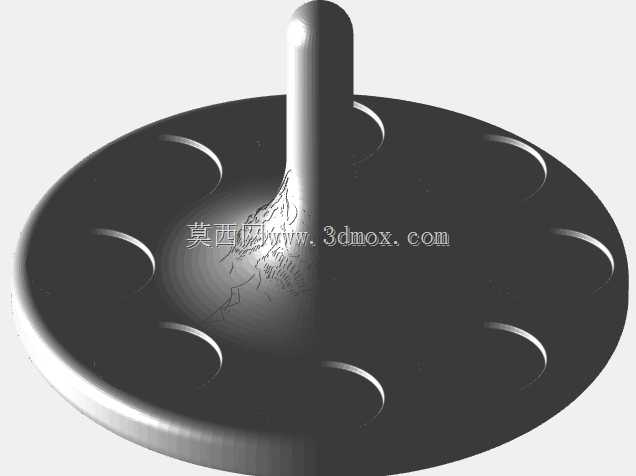

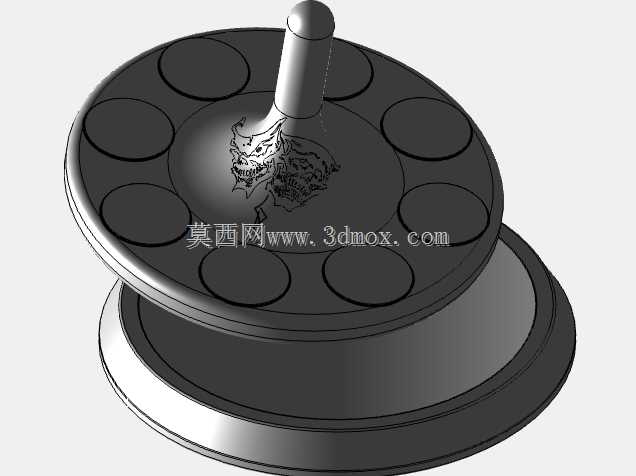

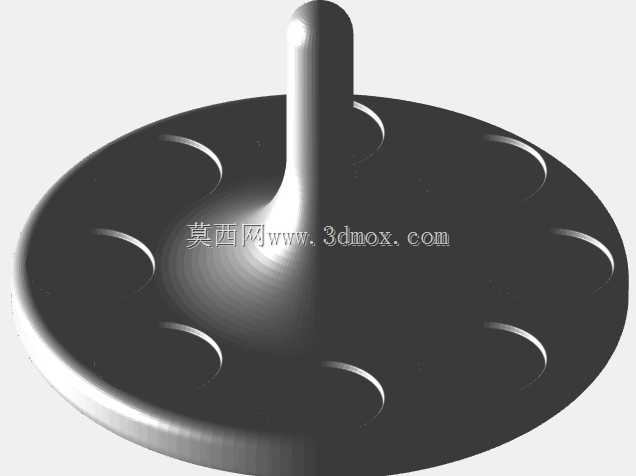

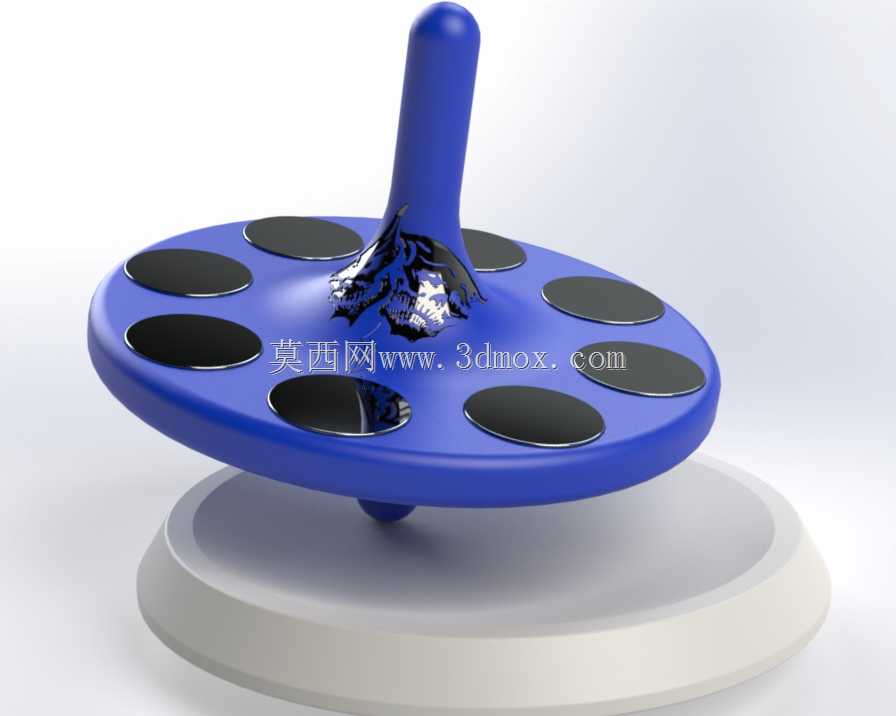

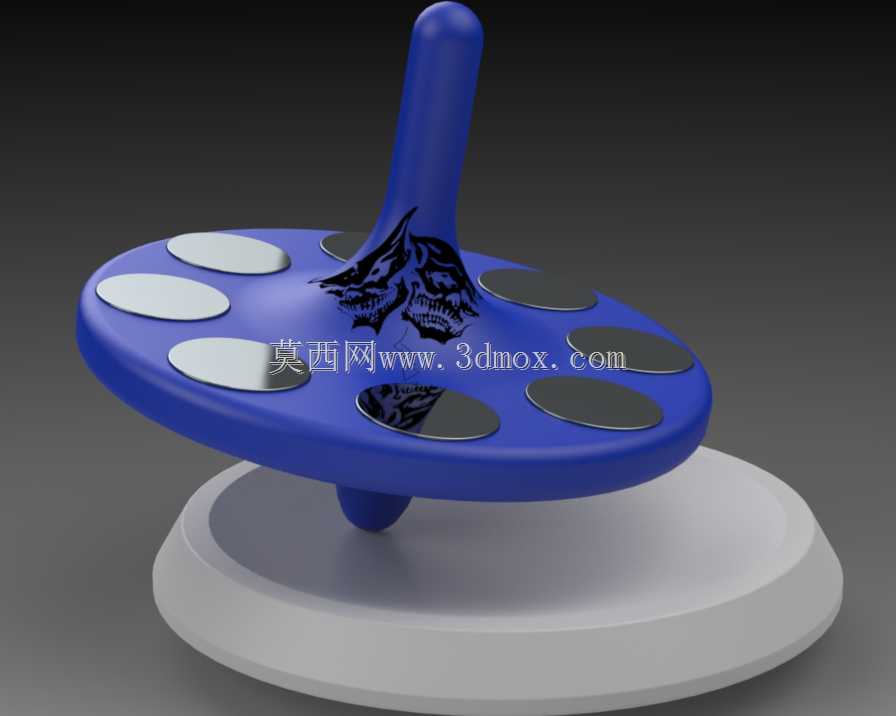

　　这款手捻旋转陀螺的结构设计，核心围绕桌面把玩场景的实际使用需求展开，区别于常规指尖陀螺的轴承结构，采用一体成型的主体加底部支撑座的组合形式，适配桌面静置旋转的使用场景，不需要手持即可完成长时间稳定旋转，适合办公间隙的桌面解压使用。主体结构分为旋转主体、顶部捻杆、底部支撑尖三个核心部分，旋转主体采用圆盘式扁平结构，整体外轮廓做圆弧过渡处理，避免尖锐边角划伤使用者，圆盘边缘均匀分布8个圆形嵌槽，嵌槽深度与常用一元硬币厚度匹配，使用者可根据自身旋转习惯在不同位置嵌入硬币调整配重，改变陀螺的旋转惯量与平衡状态，无需额外采购专用配重块，大幅降低把玩调整的成本。顶部捻杆采用圆柱式凸起结构，高度适配成年人拇指与食指的捏合尺寸，表面做光滑圆弧收顶，捏持旋转时不会硌手，捻杆与旋转主体采用一体化结构设计，避免拼接结构带来的同轴度误差，保证旋转过程中的稳定性。底部支撑尖采用小圆弧球面设计，接触面积控制在极小范围，减少旋转过程中的摩擦阻力，搭配配套的平面支撑底座使用时，底座上表面做高精度平面处理，粗糙度控制在Ra0.8以下，保证支撑尖与底座接触时的摩擦阻力均匀，不会出现旋转过程中偏移、卡顿的问题。

　　设计过程中重点考量了旋转动平衡的调校空间，圆盘上的嵌槽采用对称式分布，单组对向嵌槽的同轴度公差控制在0.05mm以内，当使用者嵌入配重时，只要保证对向位置配重重量一致，即可快速完成动平衡调整，不需要复杂的调校操作，即使是没有相关经验的普通使用者也能快速调出稳定旋转的状态。整体结构的尺寸边界控制在手掌可完全握持的范围，旋转主体直径控制在80mm左右，总高度含捻杆控制在70mm以内，底座直径略大于旋转主体，控制在90mm左右，放置在桌面时不会占用过多办公空间，日常收纳可直接放置在笔筒旁或者抽屉内，不会与其他文具产生干涉。

　　结构壁厚设计上，旋转主体的主体壁厚控制在3mm，嵌槽位置做局部加厚处理，保证嵌入配重时的结构强度，不会因为反复插拔配重出现槽口开裂的问题，捻杆位置的壁厚做渐变加厚处理，与主体连接位置的壁厚达到5mm，避免捏持旋转时用力过大导致捻杆断裂。支撑尖位置做局部耐磨处理设计，采用小凸台结构，即使长时间使用出现磨损，也不会影响整体结构的完整性，磨损后仅需对凸台球面做简单打磨即可恢复使用性能。表面装饰区域预留在旋转主体的上表面中心位置，可根据使用者喜好做不同的图案蚀刻或者印刷，旋转过程中图案会随旋转形成动态视觉效果，提升把玩过程中的趣味性。

　　这款结构的设计没有采用复杂的轴承组件，整体结构简单，加工门槛低，无论是采用3D打印还是传统注塑工艺都可以快速制作成型，不需要复杂的装配工序，打印完成后仅需去除支撑、打磨毛刺即可直接使用，非常适合个人爱好者自制或者小批量生产作为桌面文创产品。实际使用过程中，调整不同位置的配重可以获得不同的旋转时长与手感，当所有嵌槽都嵌入配重时，整体旋转惯量最大，旋转时长可达到普通无配重手捻陀螺的2倍以上，当仅在部分嵌槽嵌入配重时，陀螺旋转过程中会产生轻微的震感，适合喜欢不同把玩手感的使用者调整。支撑底座的设计除了作为旋转支撑面外，还可以作为陀螺的收纳底座，不使用时将陀螺放置在底座上，避免支撑尖直接与桌面接触造成磨损，同时也能作为桌面小摆件起到装饰作用。整体结构没有易脱落的小零件，所有结构都为一体化设计，日常使用过程中不会出现零件脱落丢失的问题，也不需要定期加注润滑油维护，使用门槛极低。
