火炮响尾蛇X1灯丝传感器安装延长支架

　　在桌面级FDM3D打印设备的改装与运维场景中，灯丝传感器的安装位置偏差一直是影响断料检测可靠性的常见问题，尤其是针对火炮响尾蛇X1机型的原厂布局，传感器与送丝路径的同轴度偏差、安装空间局促导致的走线干涉，经常会出现误触发断料停机、送丝阻力增大的问题，这款延长支架就是针对该类实际工况做的结构适配件。从实际使用场景来看，该支架主要承担两个核心作用，一是将灯丝传感器从原厂局促的安装位向外延伸出合适的距离，给传感器接线、送丝管接头预留足够的操作空间，避免日常换料、维护时手指难以伸入操作的问题；二是通过支架上的定位孔位，保证传感器安装后丝道与挤出机进料口保持严格同轴，减少送丝过程中丝材的弯折阻力，避免柔性耗材比如TPU在送丝过程中因为路径弯折出现堵头、送料打滑的情况。

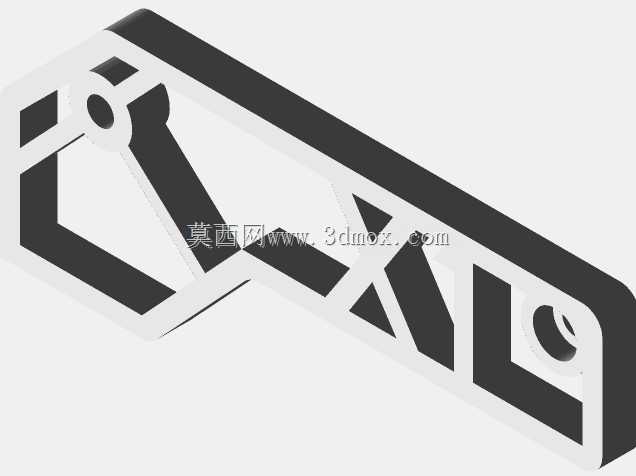

　　从设计思路上看，这款支架没有采用冗余的实体结构，而是在保证结构刚性的前提下做了多处镂空减重处理，毕竟打印件本身的重量如果过大，长期挂载在挤出机运动组件上会增加运动惯量，影响高速打印时的定位精度，镂空的结构同时也能减少打印时的耗材用量，缩短打印时长，同时各个受力部位都做了加强筋过渡，避免安装锁紧时因为螺丝拧紧力导致的支架开裂。

　　安装边界方面，支架两端分别预留了对应原厂安装位的沉头孔，一端的孔位完全匹配响尾蛇X1挤出机侧的原厂安装螺孔位置，不需要对设备做任何打孔、打磨改装，直接用原厂螺丝就能固定，另一端的安装孔位适配市面上主流的灯丝传感器安装尺寸，孔距公差控制在0.1mm以内，保证传感器安装后不会出现偏移，支架整体的延伸长度经过实际装机验证，既不会因为过长导致丝材在支架内部的送丝路径过长增加阻力，也不会因为过短达不到预留操作空间的目的，安装完成后传感器与挤出机进料口之间的丝道保持直线状态，送丝管可以直接插入传感器出口端，不会出现丝材裸露弯折的情况。

　　从结构细节来看，支架的所有棱角都做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，沉头孔的深度经过精确计算，螺丝锁紧后头部完全沉入孔内，不会出现凸起刮蹭走线或者周边结构的情况，支架的厚度设计也兼顾了刚性与轻量化，安装后不会因为挤出机的高速往复运动出现共振抖动，保证传感器检测的稳定性。实际装机测试中，这款支架可以有效解决原厂安装位下传感器接线容易被运动组件拉扯、换料时难以插拔送丝管的问题，同时因为丝道同轴度的提升，断料检测的触发准确率明显提升，不会再出现丝材正常输送时误报断料的情况，对于经常更换不同耗材、需要频繁维护送丝路径的用户来说，能大幅减少日常操作的繁琐程度，而且因为结构本身没有复杂的曲面，不需要支撑结构就能直接打印成型，打印成功率高，普通PLA耗材打印就能满足日常使用的强度要求，如果是在高温仓内使用，采用PETG或者ABS耗材打印也能完全适配，不会因为仓温过高出现支架变形的问题。另外支架上的镂空结构除了减重之外，也能方便观察内部丝材的输送状态，出现堵丝、丝材缠绕的情况时可以直接透过镂空位置观察到问题点，不需要拆解支架就能快速排查故障，这也是在实际运维过程中总结出来的实用设计细节，避免了全封闭支架出现故障时必须完全拆解才能排查问题的麻烦。
