JoJo主题立箭造型金属结构件设计

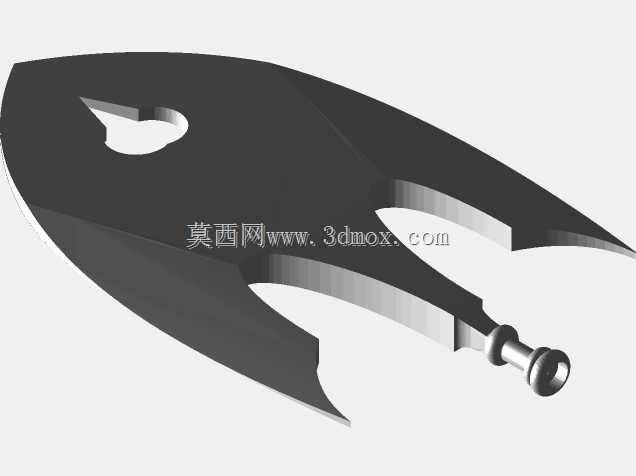

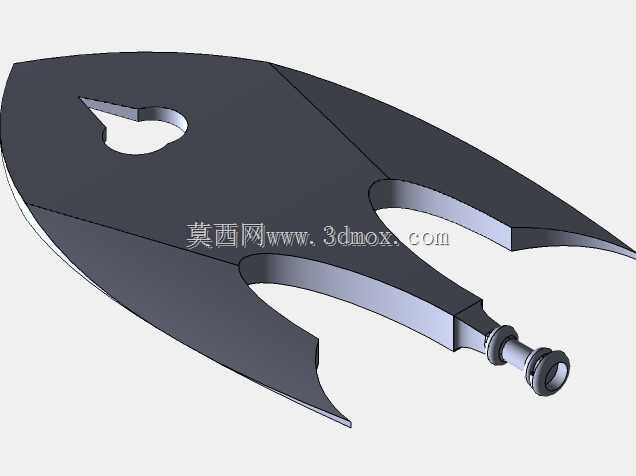

本次设计的箭形构件，整体采用对称式流线型轮廓设计，主体为扁平厚板切削成型结构，尾部延伸出带环形限位凸台的圆柱柄段，可适配不同的握持柄套或者展示基座安装需求。从结构受力角度来看，箭身主体的三个弧形内凹轮廓并非单纯的造型设计，每一处内凹的曲率都经过反复调整，既还原了原作中替身箭的视觉特征，也避免了尖锐内角带来的应力集中问题，所有轮廓转角处都做了微小的圆角过渡，在采用金属板材线切割加工时，不会出现尖角崩损的情况，也能减少后续打磨工序的工作量。

在实际应用场景中，该构件可作为文创主题的展示摆件核心部件，也可作为cosplay活动中的道具主体结构，安装时仅需通过尾部的圆柱柄段与外部握持结构过盈配合即可，无需额外设计复杂的连接结构，柄段末端的环形凸台可以起到轴向限位的作用，避免使用过程中箭身与柄套发生松脱。箭身中部的水滴形镂空设计，一方面还原了原作的造型细节，另一方面也能减轻整体构件的重量，当采用铝合金材质加工时，整体重量可控制在150g以内，长时间握持也不会产生明显的负重感，同时镂空边缘同样做了倒角处理，不会出现划手的问题。

设计过程中优先考虑了加工可行性，整个箭身主体为等厚度板材结构，厚度设定为5mm，既保证了构件的整体刚性，不会因为轻微磕碰产生变形，也不会因为过厚导致加工成本上升。所有外轮廓曲线都采用样条曲线拟合，曲率变化连续，无论是采用CNC铣削、线切割还是激光切割工艺，都能实现顺滑的轮廓加工，不需要后续大量的手工修型。尾部的圆柱柄段直径设计为8mm，长度为12mm，这个尺寸属于通用的五金件适配尺寸，市面上常见的金属柄套、木质握柄都可以直接适配，不需要单独定制连接配件。

从安装边界来看，整个构件的最大外轮廓宽度为120mm，总长度为210mm，放置在常规的展示盒中时，不需要占用过大的空间，尾部柄段的同轴度公差控制在0.1mm以内，与握柄装配后不会出现歪斜的情况。箭身的三个尖部位置都做了0.5mm的钝边处理，避免使用过程中出现划伤风险，同时也不会破坏整体的箭形视觉效果。在三维建模阶段，所有特征都采用实体建模方式构建，没有碎面、重叠面等问题，可直接导出用于加工生产，也可导入渲染软件做不同材质的效果展示，无论是做金属拉丝质感、做旧复古质感还是亮面抛光质感，都能很好地呈现出设计细节。

针对不同的使用需求，该结构还可以做针对性的调整，如果作为纯展示摆件使用，可以适当增加板材厚度到8mm，提升整体的厚重感；如果作为手持道具使用，可以在保证结构强度的前提下，将厚度降低到3mm，进一步减轻重量。箭身表面的平面区域预留了足够的空间，可以做激光刻字、图案蚀刻等二次加工，满足不同的定制化需求。整个结构没有复杂的曲面特征，建模过程中通过草图绘制轮廓后拉伸即可生成主体，尾部的圆柱柄段与主体连接处做了渐变过渡，避免了截面突变带来的应力集中问题，即使受到轻微的侧向冲击力，连接处也不会出现断裂的情况。
