双腔分隔式调酒饮用杯结构设计

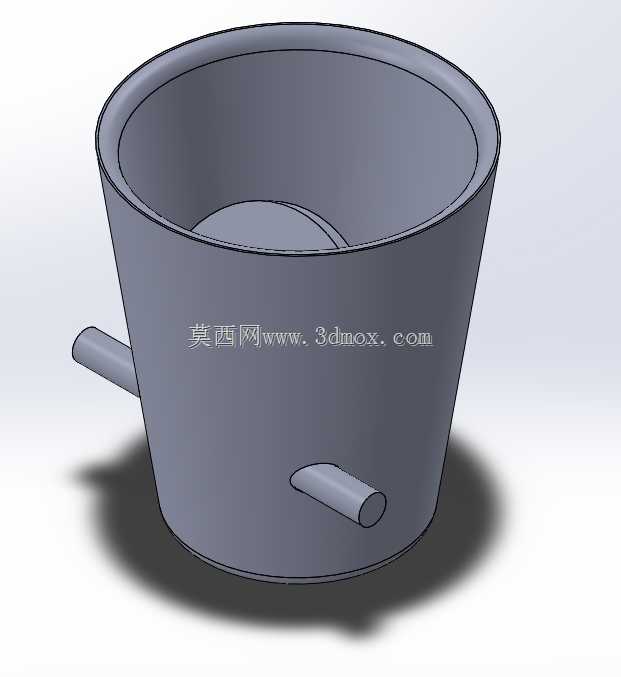

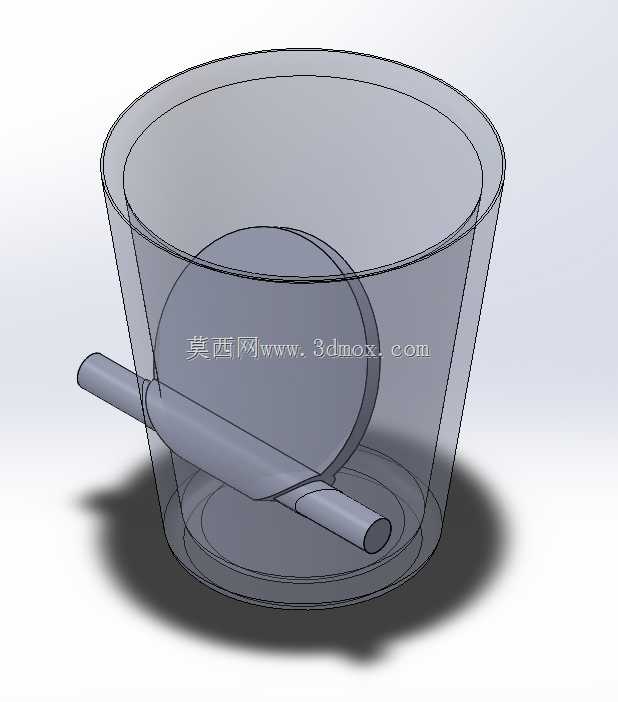

　　这款双腔分隔式饮用容器的结构设计，最初面向休闲餐饮场景的调酒饮用需求，解决传统饮用过程中需要分别盛装不同饮品、调配时操作繁琐的痛点。从结构组成来看，整体采用上宽下窄的截锥形杯体作为主体承载结构，杯壁做等厚薄壁设计，既保证握持时的贴合手感，也能在常规堆叠存放时减少空间占用，适配餐饮门店的杯具收纳需求。核心功能部件为内置的圆形分隔挡板与贯穿杯壁的操作杆，挡板边缘做圆弧过渡处理，与杯体内壁的贴合面预留0.1mm的配合间隙，既保证挡板绕操作杆转动时的顺畅度，也能在挡板落下处于水平位置时，依靠液体表面张力实现上下两个腔室的临时分隔，避免不同液体提前混合。

　　操作杆采用两端穿出杯壁的同轴设计，杆身与杯壁的配合位置做光滑轴颈处理，转动阻尼控制在0.2N·m左右，使用者只需轻抬操作杆外露端即可带动挡板向上翻转，此时上下腔室连通，可先向下部腔室注入无酒精饮品，待挡板复位落下后，再向上部腔室注入烈酒，实现两种饮品的独立盛装。饮用时随着杯体倾斜，上部腔室的烈酒会先流出，待上部液体饮用完毕，挡板在重力作用下自然开启，下部腔室的饮品即可流出，实现两种饮品的顺序饮用，无需额外调配操作。

　　从安装边界与尺寸适配来看，杯体底部直径设计为65mm，可适配常规商用杯垫、吧台杯架的放置尺寸，杯口最大直径90mm，符合成年人握持饮用的口部接触尺寸要求，操作杆外露长度控制在15mm，既不会因为突出过长造成收纳时的磕碰，也能保证手指拨动时有足够的施力空间。挡板的转动行程做了机械限位设计，最大向上翻转角度为75度，避免翻转角度过大导致挡板卡滞在杯壁位置无法复位，挡板处于水平分隔位置时，下部腔室容积为120ml，上部腔室容积为180ml，符合常规调酒饮用的容量配比需求。

　　在结构可靠性设计上，操作杆与杯壁的配合位置采用一体化的密封凸台结构，无需额外加装密封件即可避免液体从配合间隙渗漏，减少后期使用过程中的零件更换需求，杯体所有转角位置均做R3以上的圆角处理，既避免清洗时的卫生死角，也能减少薄壁结构的应力集中，提升日常使用时的抗磕碰能力。从实际应用场景拓展来看，该结构除了用于烈酒与配饮的分隔盛装，也可用于需要顺序饮用的不同饮品盛装场景，挡板的分隔阻尼设计可适配水、碳酸饮料、低度酒等不同粘度的液体，不会出现正常放置时的液体渗漏问题。建模过程中对所有运动部件做了干涉检查，确认挡板在全行程转动过程中与杯体内壁、操作杆配合位置均无运动卡滞，薄壁结构的壁厚均匀性偏差控制在0.05mm以内，可适配注塑、3D打印等多种加工工艺，加工时无需复杂的侧抽芯结构，仅需简单的分模即可完成杯体主体的成型，有效降低批量生产时的模具成本。
