带接近传感器的可往复摇摆检测棒结构

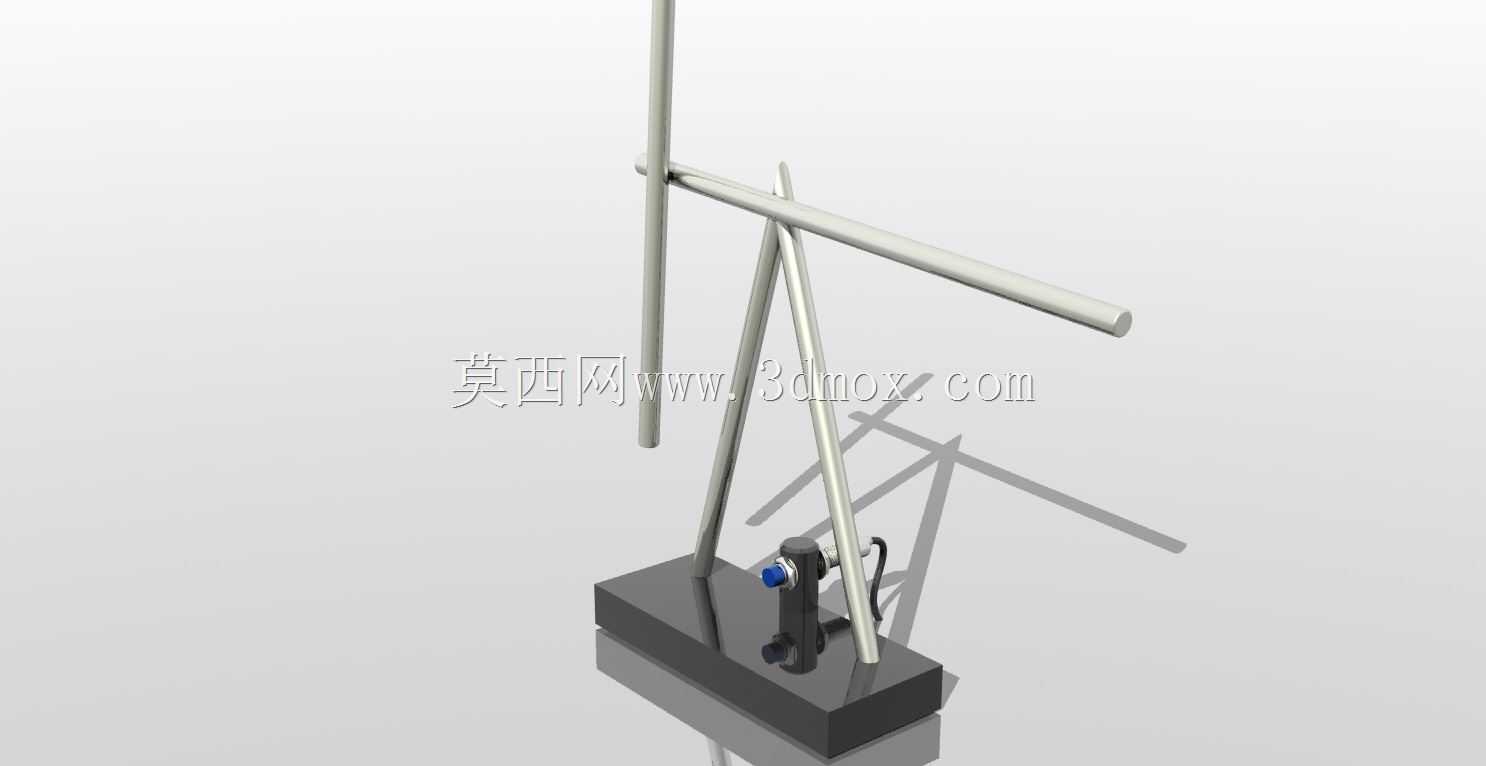

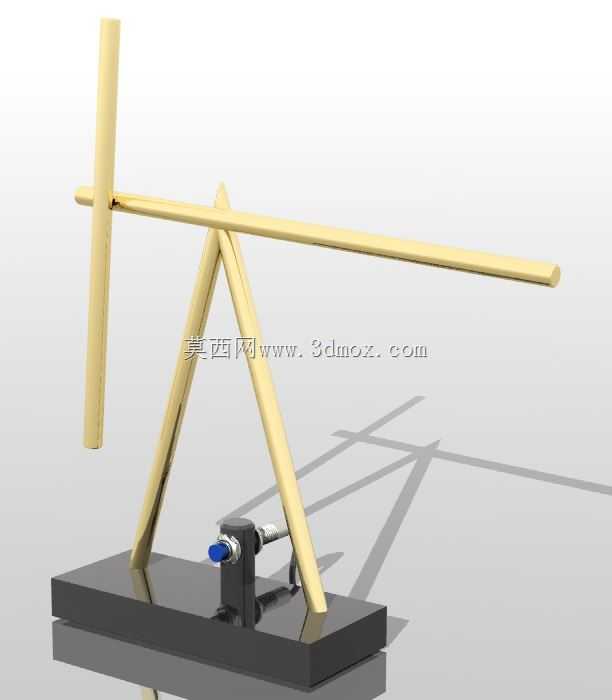

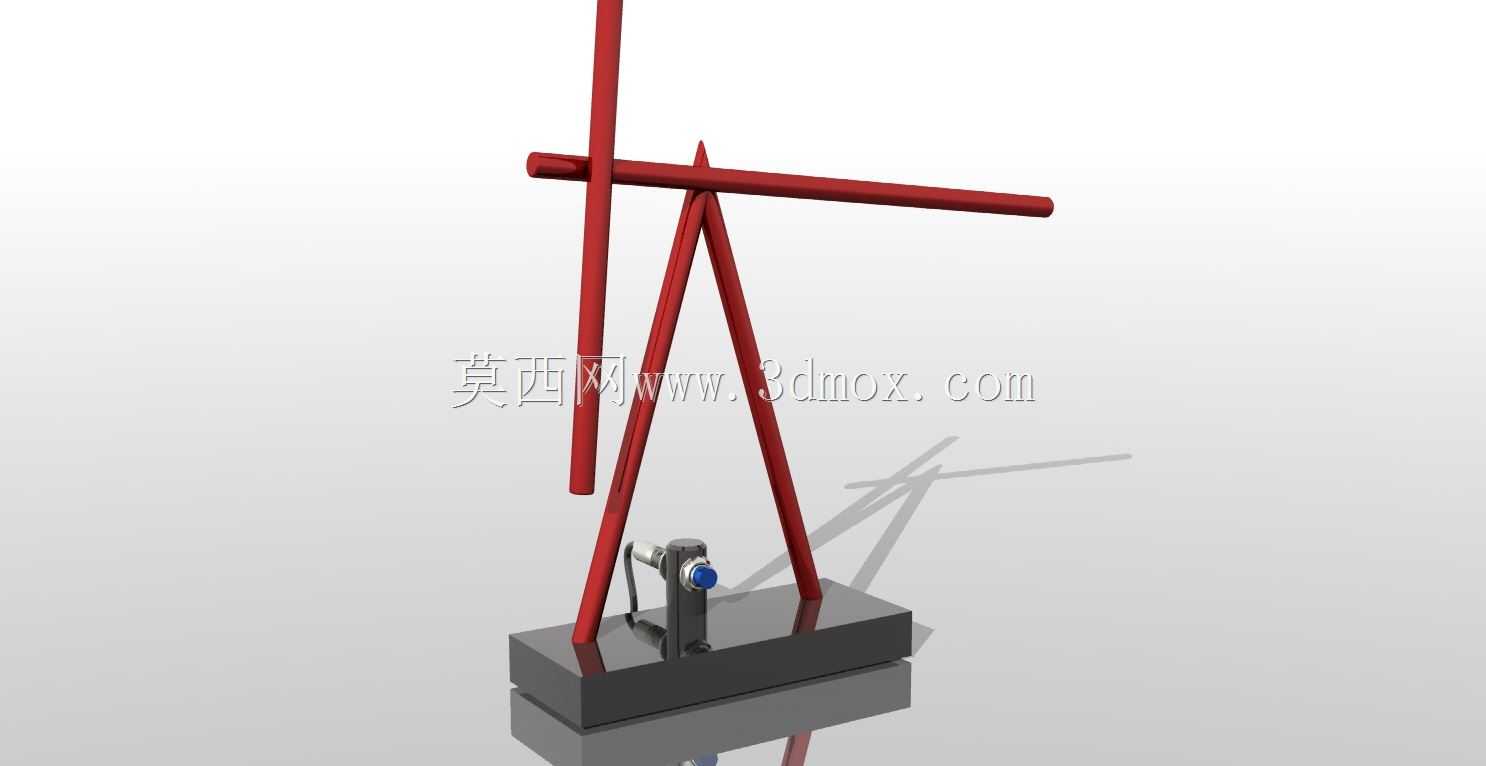

　　这套带接近传感器的摇摆检测结构，常被用在小型物料分拣线的到位检测、教学实验台的位置触发演示、小型自动化设备的往复位置反馈场景里，核心作用是通过摆杆的往复摆动，配合接近传感器完成非接触式的位置信号采集，再将信号传递给继电器实现后续电路的通断控制，替代传统接触式行程开关，减少机械碰撞带来的部件损耗。从结构组成来看，整套装置分为支撑基座、摆杆支撑组件、可摆动长杆、接近传感器安装位四个核心部分，支撑基座采用厚重的矩形块设计，重心集中在下部，能够抵消摆杆往复摆动时产生的倾覆力矩，不需要额外打膨胀螺栓固定在工作台面，适合桌面式实验场景或者小型设备的内置安装。

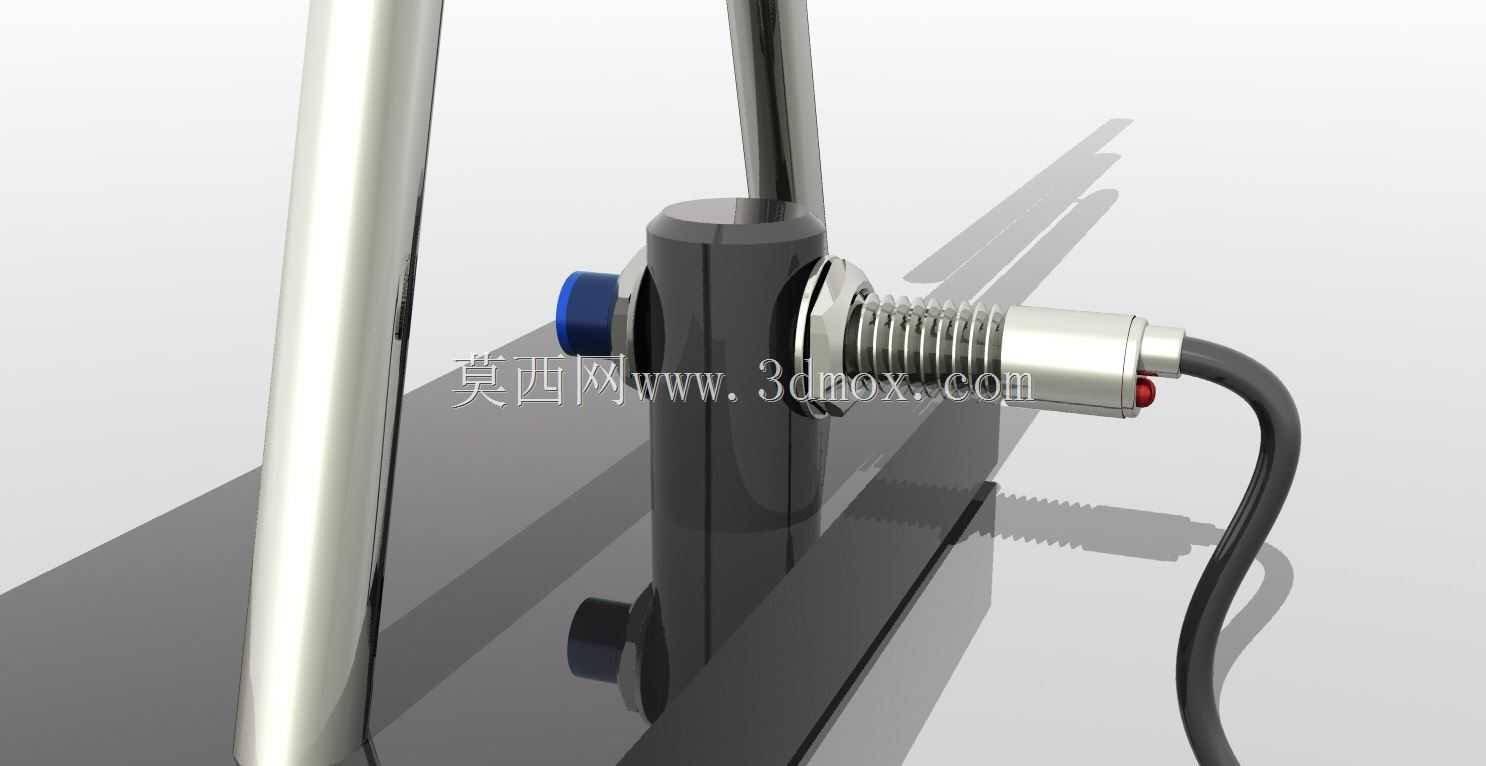

　　摆杆支撑采用两根斜向布置的圆杆作为主支撑，顶部通过横向销轴连接摆动长杆，斜撑的角度经过计算，既保证支撑结构的侧向稳定性，又不会干涉摆动长杆的左右摆动行程，摆动长杆采用等直径圆钢加工，两端做了圆角处理，避免摆动过程中剐蹭周边线缆或者设备部件。接近传感器安装在基座靠近摆杆下垂端的位置，安装座预留了调节长孔，可以根据实际触发需求调整传感器与摆杆端部的距离，适配不同检测距离的接近传感器型号，不需要重新加工安装孔位。设计这套结构的时候，首先考虑的是摆动过程的阻尼控制，摆杆与顶部销轴的配合采用间隙配合，既保证摆动顺畅不会卡滞，又不会因为间隙过大出现摆动过程的径向窜动，避免摆杆端部晃动导致传感器误触发。

　　其次是传感器的触发逻辑，摆杆自然下垂时，端部刚好处于接近传感器的检测范围内，当外力推动摆杆偏离垂直位置，端部离开检测范围，传感器输出断开信号，摆杆复位时重新进入检测范围，输出接通信号，整套动作不需要额外的复位弹簧，依靠摆杆自身重力就能完成复位，简化了结构组成，减少了易损件数量。从安装边界来看，整套结构的横向最大宽度由斜撑的底部跨距决定，纵向最大尺寸是摆动长杆的总长度，安装时需要预留摆杆左右摆动的行程空间，摆动角度范围可以通过调整斜撑顶部的销轴高度来改变，销轴位置越高，摆杆的摆动角度越大，适合需要大行程触发的场景，销轴位置越低，摆动角度越小，检测精度越高，适合微小位移的触发检测。

　　在实际接线应用中，接近传感器的输出端直接连接继电器的线圈控制端，不需要额外加装信号放大电路，传感器检测到摆杆到位信号后，直接驱动继电器吸合，控制后续的电磁阀、指示灯或者计数器动作，整套结构的信号传输延迟控制在毫秒级，能够满足大多数小型自动化设备的响应速度要求。结构的所有外露金属部件都做了防锈处理，支撑圆杆和摆动长杆采用表面镀铬工艺，基座采用喷塑处理，能够在常规车间环境下长期使用不会出现锈蚀，适合教学实验室、小型装配线、物料计数装置等场景使用。摆杆的端部可以根据实际检测需求加装不同的触发块，比如需要检测非金属物料的时候，可以在摆杆端部加装金属触发片，保证接近传感器能够稳定检测，不需要更换传感器类型，拓展了整套结构的适用场景。支撑斜杆与基座的连接采用内六角螺栓固定，拆卸方便，需要调整支撑高度或者更换不同长度的摆杆时，只需要松开螺栓就能完成调整，不需要整体拆解结构，日常维护的工作量很小。
