集成毫米波雷达传感模组结构设计

　　该毫米波雷达传感模组的结构设计围绕非接触式人体存在检测场景展开，可适配智能家居人体感应开关、智能照明触发、安防入侵检测、办公设备人走断电、卫浴设备自动触发等多类民用与商用场景，作为前端感知核心部件，其结构可靠性直接决定整套检测系统的运行稳定性。从功能特性来看，模组集成了毫米波射频收发链路、信号处理MCU、时钟晶振、电源管理电路与插针式对外接口，无需额外搭载外围信号处理电路即可直接输出检测信号，支持通过排针与主控底板直连，省去了额外接线的工序，适配批量生产的快速装配需求。

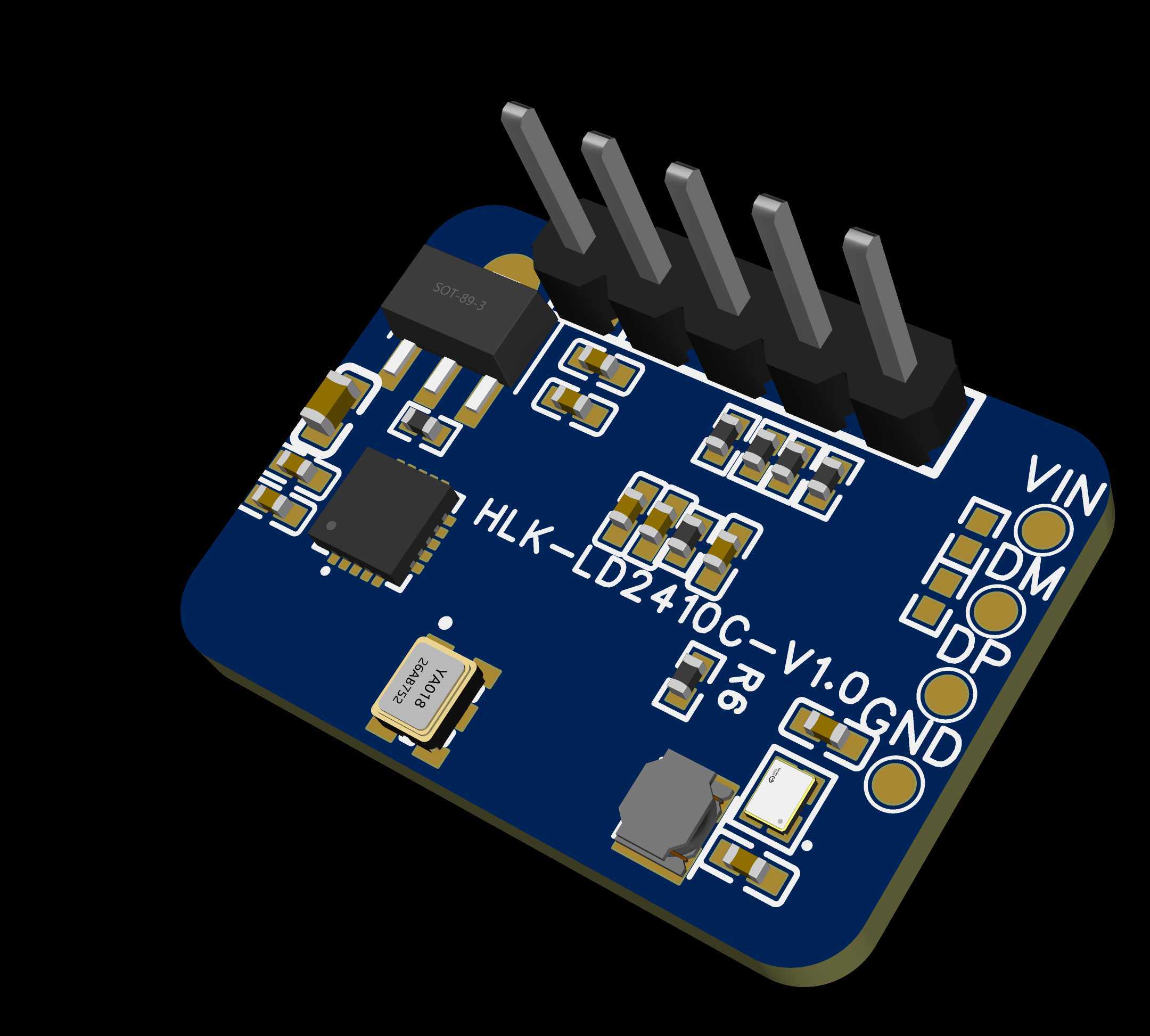

　　设计过程中优先考虑了射频性能的结构保障，PCB板材选用适合高频信号传输的FR-4环氧板，板厚控制在1.6mm标准厚度，表层铺地做完整屏蔽处理，射频收发区域的元器件布局避开了金属遮挡范围，排针接口设置在板边单侧，既保证插接后的结构强度，也避免金属排针对射频信号传输造成遮挡干扰。外形尺寸上，模组整体为矩形板状结构，长宽尺寸控制在20mm*35mm区间，属于小型化传感模组范畴，板上最高元器件为单侧直插排针，排针高度为8.5mm，其余表贴元器件最高高度不超过3mm，整体安装净空要求为板体上方10mm范围内无金属遮挡物，板底可直接贴合塑料壳体安装，安装孔位预留了两个对角定位孔，孔径2mm，可通过M2螺丝直接固定在设备内部的安装柱上，也可通过排针直插焊接在主控板上，两种安装方式均能满足不同设备的内部空间适配需求。电路布局层面，电源输入引脚设置在排针最外侧，与射频信号输出引脚做了地线隔离，避免电源纹波对射频信号造成干扰，晶振器件紧贴MCU信号引脚布置，缩短高频时钟信号的走线长度，减少信号衰减与电磁辐射，板上的阻容件均采用0402封装表贴器件，在保证电气性能的前提下尽可能压缩板上占用空间，电源管理芯片布置在排针电源引脚侧，输入输出的滤波电容紧贴芯片引脚布置，保证电源滤波效果，降低模组整体的工作功耗。

　　结构细节上，板边做了圆角处理，避免装配过程中板边毛刺划伤操作人员或损坏周边线材，丝印层清晰标注了每个引脚的功能定义，包括电源、地、信号输出、配置接口等，方便生产调试阶段的引脚对接与故障排查，排针选用标准2.54mm间距直插排针，兼容通用面包板与标准接插件，无需定制特殊接口配件，降低整体的物料采购与装配成本。实际应用中，该模组可嵌入各类塑料壳体内部使用，无需在壳体对应雷达区域开设外露窗口，毫米波信号可穿透普通塑料、木材、薄亚克力等非金属材质，保证设备外观的整体性，结构设计时充分考虑了批量SMT贴片生产的工艺要求，所有表贴元器件的布局间距满足贴片设备的最小贴装距离要求，波峰焊与回流焊过程中不会出现元器件移位、连锡等工艺问题，板上的测试点预留位置合理，生产阶段可通过测试点快速完成射频性能、功耗、信号输出的全项检测，提升生产测试效率。

　　安装边界方面，当模组采用直插排针连接主控板时，排针插入主控板的焊接深度控制在2.3mm，焊接后模组与主控板之间的间隙为1mm，既保证焊接强度，也避免板间接触造成短路，若采用螺丝固定安装方式，固定螺丝的锁紧扭矩控制在0.2N·m，避免扭矩过大造成PCB板变形，导致板上元器件虚焊或射频参数偏移，模组工作的环境温度适配范围覆盖-20℃到60℃，结构材料的选型满足该温度区间内的形变量控制要求，不会因温度变化导致板件翘曲影响接触可靠性。
