鲈鱼路亚假饵主体及配套注塑模具结构

这套三维结构针对路亚钓法所用的鲈鱼仿生假饵设计，同时包含假饵主体与配套注塑成型模具，核心服务于渔具配件的批量注塑生产场景。从实际应用来看，这类仿生假饵主要用于淡水鲈鱼钓场，通过模仿自然界中小型饵鱼的游动姿态、反光特性吸引目标鱼种攻击，配套模具则用于假饵主体的规模化注塑生产，适配常规卧式注塑机的装模规格，无需额外定制特殊安装接口即可上机生产。

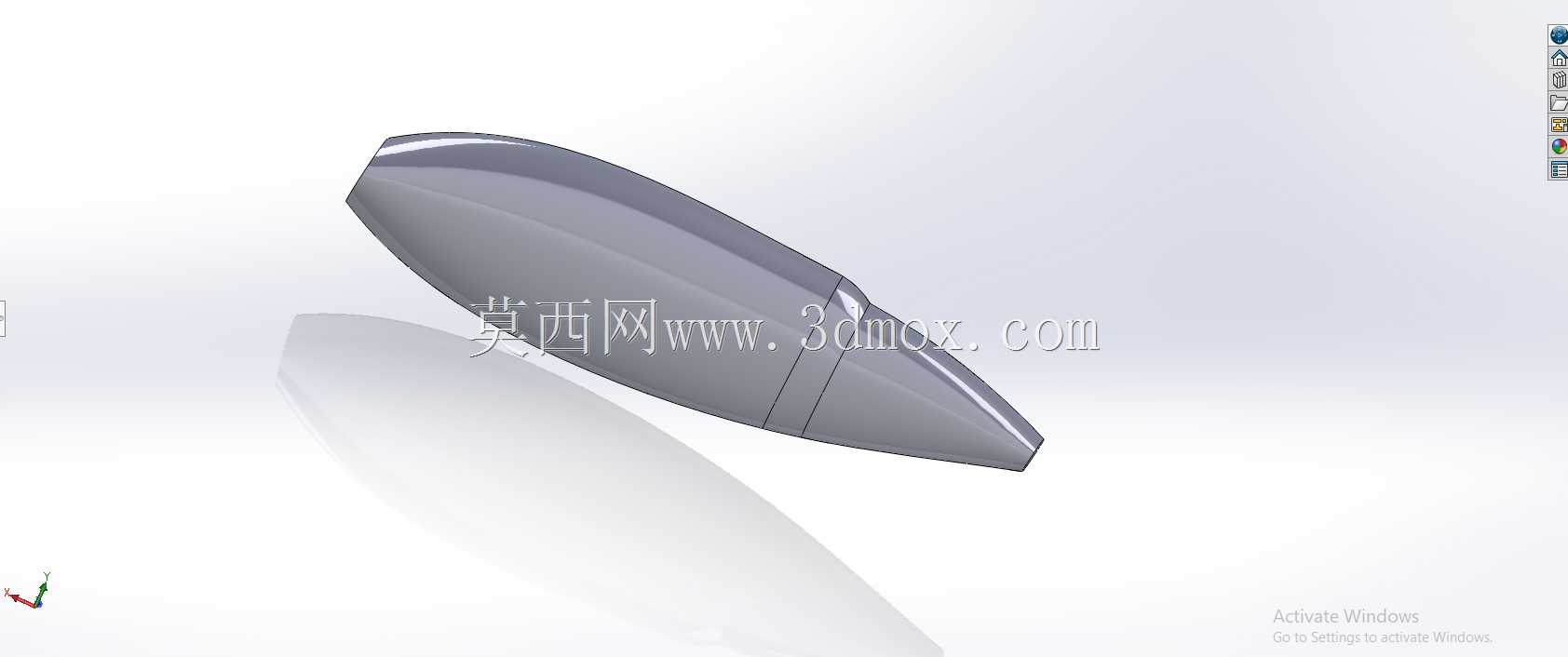

假饵主体采用流线型梭形轮廓，整体截面沿长度方向呈渐变椭圆形态，头部收窄做圆弧过渡，尾部略微收圆，这种外形设计参考了自然界餐条、小鲫鱼等鲈鱼常见猎物的躯体比例，入水后匀速收线时能产生自然的摆幅，不会出现多余的乱晃惊扰鱼群。主体表面预留了反光箔片的嵌装槽，槽深控制在0.2mm，刚好容纳常规铝箔反光片嵌入，不会因为槽深过大导致注塑后表面出现凹痕，也不会因为槽深过浅造成反光片粘贴后易脱落。主体头部预留了钓线连接孔的成型位，尾部预留了三本钩的安装柱结构，安装柱直径1.2mm，突出主体表面1.5mm，注塑完成后可直接装配鱼钩，不需要二次钻孔加工，减少后续工序的加工误差。

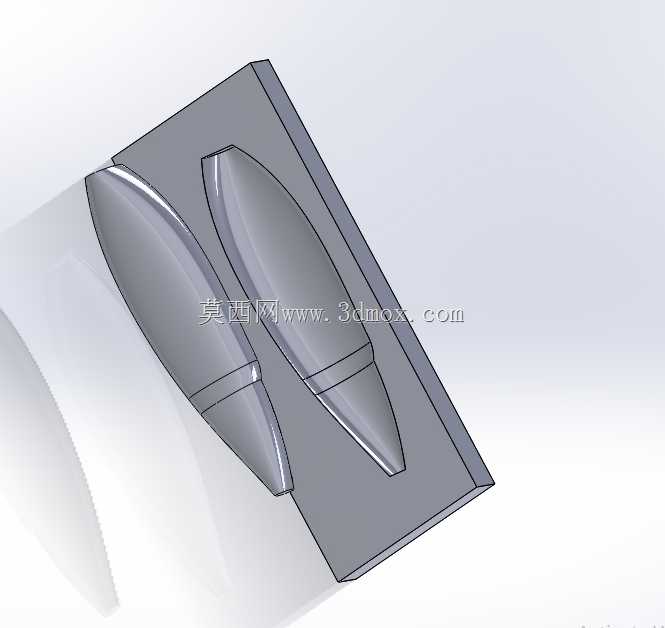

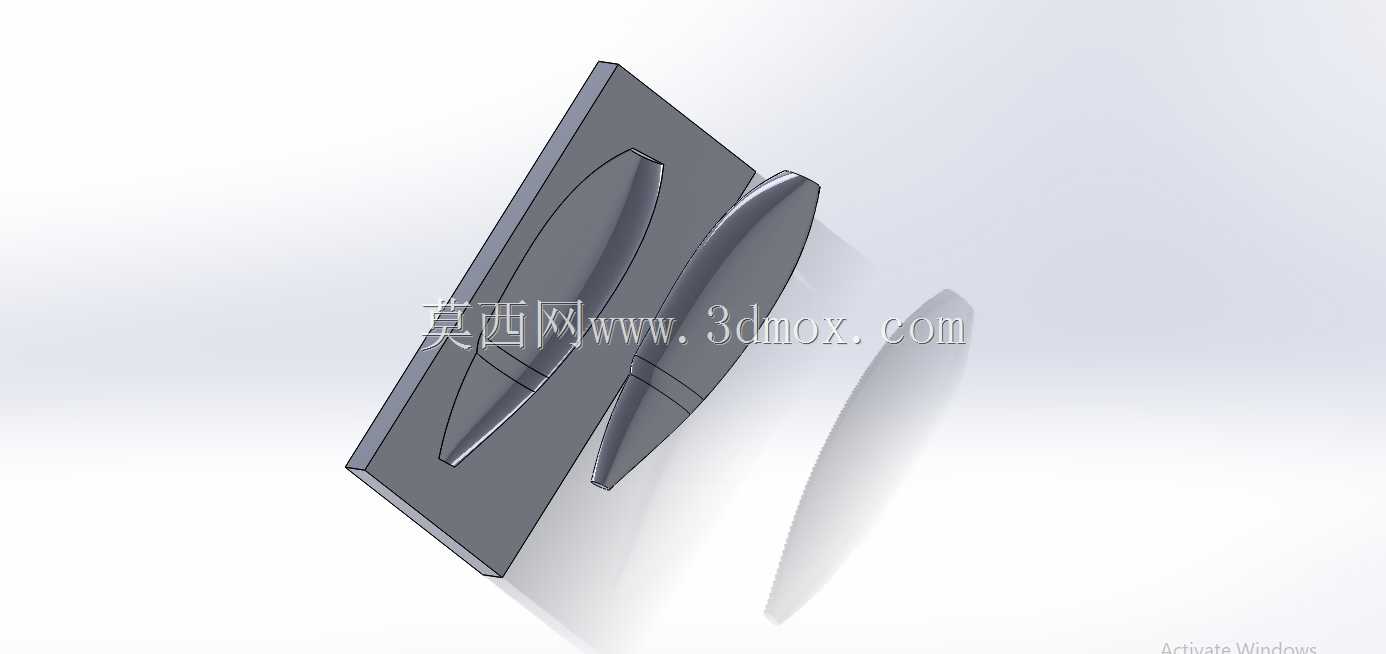

配套模具采用一模两腔的结构布局，两个型腔沿模具中心对称分布，流道采用平衡式布置，能保证注塑时两个型腔内的熔融塑料填充速度一致，避免出现一腔填不满、一腔产生飞边的问题。模具分型面沿假饵主体的最大轮廓线设置，也就是假饵躯体的水平中分面，开模时能保证假饵主体留在动模侧，不会粘在定模上导致取件困难。模具的浇口设置在假饵头部的非外观面位置，采用侧浇口结构，浇口直径0.8mm，注塑完成后浇口残留痕迹小，不需要大量人工修剪，仅需简单打磨即可处理干净，不会破坏假饵头部的流线外形。

模具的冷却水道沿型腔外侧环绕布置，水道距离型腔壁的距离保持在12mm，水道直径8mm，通入常温水冷却时，能保证型腔内塑料在15秒内均匀冷却定型，冷却效率适配常规渔具配件的生产节拍，单模成型周期可控制在25秒以内。模具顶出机构采用顶杆顶出，顶杆布置在假饵头部连接孔位、尾部安装柱位置以及流道凝料处，顶出时受力均匀，不会在假饵外观面留下顶出痕迹，也不会因为顶出力不均导致假饵主体变形。模具的导向采用四根导柱导套配合，导柱直径16mm，布置在模具四个角位，合模时能保证定动模对中精度，避免出现型腔错位导致假饵外形错边的问题。

从安装边界来看，模具的长宽尺寸控制在250mm×200mm，模架厚度180mm，适配锁模力50吨以上的常规小型卧式注塑机，安装时直接采用注塑机标准压块固定即可，不需要额外加工安装槽。假饵主体的整体长度为75mm，最大截面直径12mm，重量控制在8g左右，搭配常规路亚钓线使用时，抛投距离能满足近岸钓点的需求，入水后下沉速度控制在每秒0.3m，适合中上层水域的鲈鱼作钓场景。

设计过程中针对假饵的游动姿态做了多次结构调整，最初的方案尾部做的偏尖，水阻过小导致收线时假饵摆幅不足，诱鱼效果差，后续将尾部截面调整为微椭圆形态，增加了尾部的水阻受力面积，收线时尾部能产生自然的左右摆动，同时在假饵腹部预留了钢珠配重的安装腔，配重钢珠直径4mm，安装后假饵的重心位于躯体前1/3处，抛投时能提升飞行稳定性，入水后能保持头部略微下倾的姿态，更贴近真实饵鱼的游动状态。模具部分也针对注塑时的排气问题做了优化，在分型面的尾部位置开设了深度0.02mm的排气槽，能将型腔内的空气顺利排出，避免假饵尾部出现缺胶、气泡等缺陷，保证成品的表面质量。
