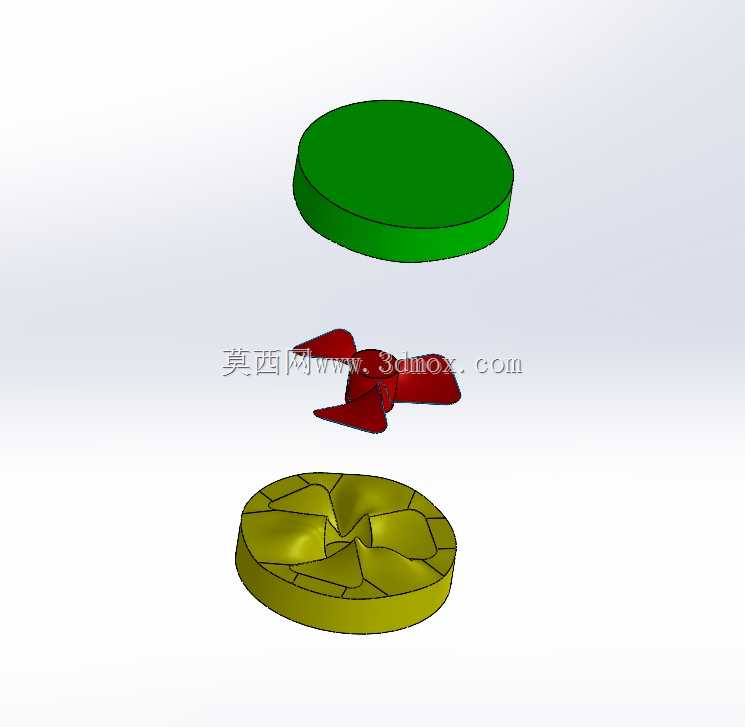

注塑模具型芯型腔分模结构设计方案

这套分模结构针对带异形曲面特征的小型注塑件开发，日常批量生产中常见于带流线型外观的装饰卡扣、小型功能嵌件类塑件的成型环节，对应卧式注塑机120吨级锁模力规格即可适配生产，模架选用标准龙记CI1520模架，整体模厚控制在220mm范围内，可直接适配多数工厂现有常规注塑机的容模尺寸边界，无需额外调整机台拉杆间距或开模行程参数。

设计过程中优先处理了塑件异形曲面的脱模角度问题，所有成型面沿开模方向做了0.5°的脱模斜度校验，避免顶出过程中出现塑件粘定模的问题；分型面选择沿塑件最大轮廓线做延伸贴合，同时在分型面周圈做了10mm宽的承压面，减少合模过程中模仁直接承受的锁模压力，避免长期生产出现模仁塌陷、飞边过大的问题。型芯部分采用整体式镶拼结构，对应塑件内侧的异形凹槽特征做了局部小镶件拆分，既方便后续加工时的电极放电作业，也能在量产过程中出现局部磨损时快速更换镶件，减少模具维修的停机时间。

型腔部分采用整体式铣削加工，成型表面做了镜面抛光处理，对应塑件外观面的要求，抛光粗糙度控制在Ra0.2以下，避免成型后塑件表面出现刀痕、料流痕等外观缺陷。冷却水路围绕型芯、型腔的成型区域做环形布置，水路直径8mm，距离成型面的距离统一控制在12mm，相邻水路间距25mm，保证成型过程中模温均匀，减少塑件因冷却不均出现的翘曲变形问题，水路接头采用标准PT1/4规格，可直接对接工厂现有冷却水循环系统。

顶出结构采用顶针+顶块组合的方式，对应塑件内部的平整区域布置直径4mm的圆顶针，在异形曲面的边缘位置设置随形顶块，保证顶出力均匀分布，避免顶出过程中塑件出现顶白、顶穿的缺陷；浇注系统采用侧浇口进料，浇口位置选择在塑件非外观面的侧边，浇口截面尺寸为宽1.5mm、厚0.8mm，既保证充模过程中料流填充顺畅，也方便后续成型后人工修剪浇口，减少浇口残留对塑件外观的影响。

排气槽开设在分型面的料流末端位置，排气槽深度0.02mm，宽度6mm，避免充模过程中出现困气、烧焦的问题；所有模仁材质选用718H预硬钢，调质硬度达到HRC33-37，无需后续热处理即可直接加工使用，适合中小批量塑件的生产需求，如果是大批量生产场景，可直接更换为S136模具钢做淬火处理，提升模仁的耐磨性能与使用寿命。

实际装配过程中，型芯与型腔的配合间隙控制在0.02mm以内，合模后分型面的贴合间隙不大于0.01mm，避免生产过程中出现飞边问题；导柱导套采用标准20mm直径规格，配合长度不小于30mm，保证合模过程中的定位精度，避免出现错模导致的塑件壁厚不均问题。这套结构的设计逻辑兼顾了加工便利性、量产稳定性与维修便捷性，没有采用复杂的特殊结构，所有零件均可采用常规的铣削、磨削、放电加工完成，适合中小型模具车间的加工能力，无需特殊设备即可完成整套模具的制造与装配。
