适配MayTec铝型材的组合式挂接构件

在工业铝型材框架搭建的各类工作站、物料架、设备旁置挂架场景中，这类适配特定规格铝型材的挂接构件，是解决现场工具、管线、小型工装临时挂载需求的实用结构件。日常车间里的铝型材框架多用来搭建设备防护栏、物料周转架、操作工作台，框架侧面如果没有预留挂接点，操作人员的常用工具、检测量具、气动管线接头往往无处安放，随意摆放既容易丢失，也会占用工作台操作空间，甚至引发管线剐蹭、工具掉落的安全隐患，这款挂接构件就是针对这类现场痛点设计的配套结构。

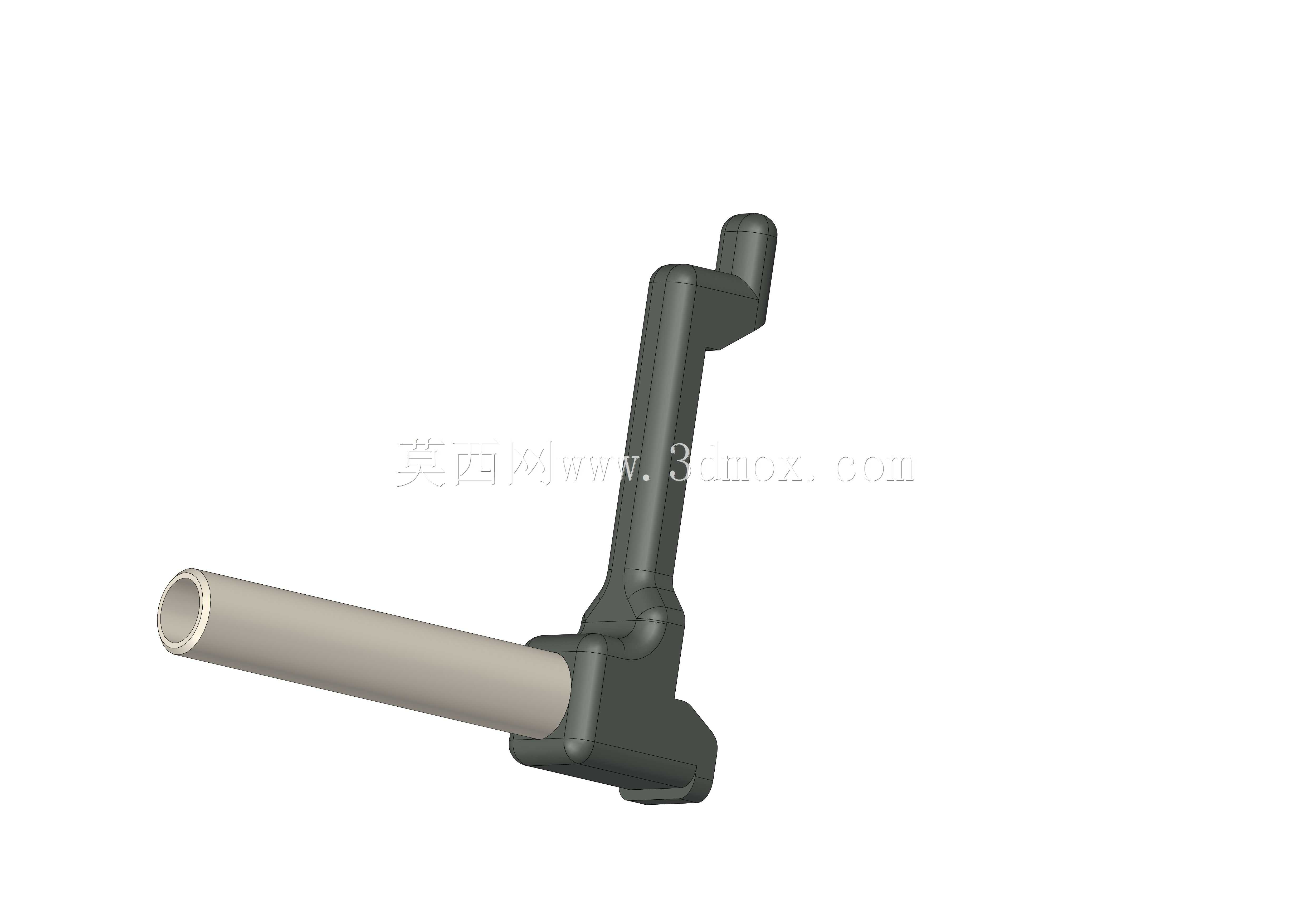

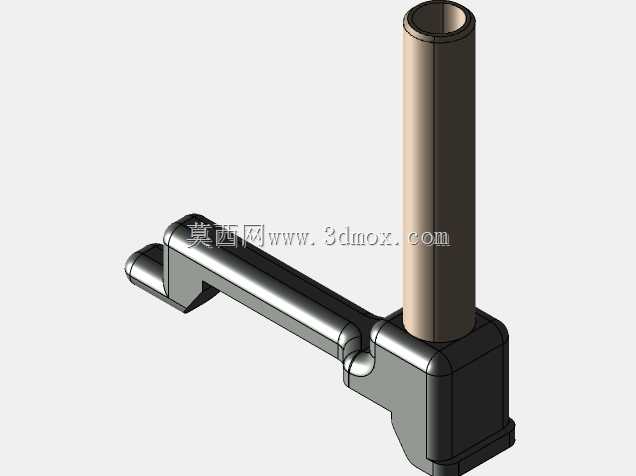

从结构功能来看，该构件分为两个核心组成部分，一部分是3D打印成型的挂接主体，另一部分是配套的10/8毫米外径内径规格的铝管，两者组合后形成完整的挂接结构。3D打印的主体部分做了和MayTec 16x160 4E铝型材槽口匹配的卡接结构，安装时不需要额外打孔、不需要额外的螺栓螺母紧固件，直接将卡接端对准铝型材的T型槽推入，就能依靠结构本身的卡紧力固定在型材侧面，安装拆卸都非常便捷，适合需要频繁调整挂点位置的现场使用场景。伸出的挂臂部分做了圆弧过渡的防刮处理，末端做了向上的限位挡边，挂载物品时不会因为轻微晃动就从挂臂上滑落，挂臂的根部做了加厚的加强筋结构，避免长期挂载重物出现根部断裂的问题。

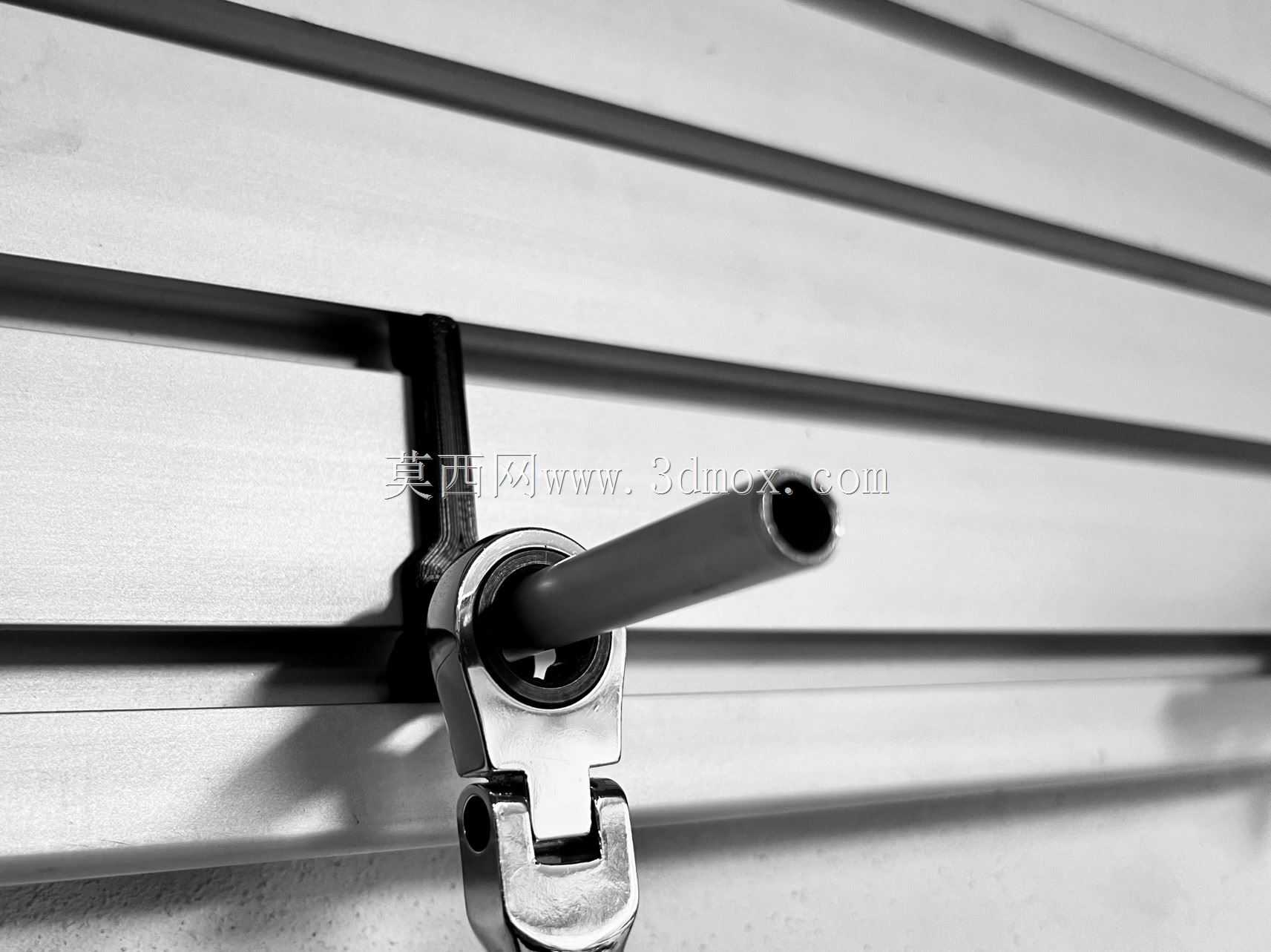

配套的铝管部分是标准规格的薄壁铝管，和3D打印主体的安装孔做了过盈配合设计，装配时只需要将铝管压入主体对应的安装孔位，就能形成稳固的横向挂杆，这根横向挂杆可以用来挂载带挂孔的工具盒、成卷的标识胶带、气管的快速挂扣，甚至可以临时悬挂小型的工件周转袋，拓展了单个挂点的挂载范围。设计时特意选用标准规格铝管作为横向承载部分，而没有全部采用3D打印结构，一方面是利用铝管本身的轴向强度，提升横向挂杆的承重能力，避免长挂臂出现弯曲变形，另一方面标准铝管采购成本低，后期如果出现磕碰变形，用户可以自行采购同规格铝管裁切替换，不需要重新制作整个构件，降低了后期的维护成本。

从安装边界来看，该构件卡接在16系列铝型材上之后，整体向外伸出的长度控制在合理范围内，不会过度占用通道空间，挂臂的高度方向尺寸也做了优化，不会和铝型材框架上安装的其他配件比如透明防护板、线槽、铰链等部件产生干涉。3D打印主体的壁厚做了均匀化设计，不管是采用FDM工艺打印还是光固化工艺打印，都不需要额外添加大量支撑结构，打印完成后只需要简单去除少量支撑毛刺就能直接装配使用，对于有现场快速制作需求的用户来说，自己打印主体部分再搭配标准铝管，几个小时就能完成制作并投入使用，不需要等待外协加工的周期。

实际使用场景中，这类挂接构件除了在工业铝型材工作站上使用，也可以用在铝型材搭建的物料分拣架侧面，用来挂载分拣标签、扫码枪挂绳、计数用的记录板夹；在设备维护场景中，可以临时挂载拆卸下来的小型零件、维修用的扳手螺丝刀，避免零件掉落进设备缝隙；在实验室的铝型材实验架上，也可以用来挂载实验用的管线、小型工具挂袋，适配的场景非常灵活。设计时没有采用一体化的全塑料结构，而是采用3D打印定制结构加标准型材的组合方式，本质上是兼顾了定制化适配和通用件的成本、强度优势，这种设计思路在非标工装、现场改善类的结构设计中非常实用，不需要开模，就能快速做出适配特定型材规格的功能构件，同时利用标准金属型材的强度弥补塑料打印件的性能短板，在小批量使用、现场快速改善的场景下，比采购通用挂钩再做转接安装的方式效率更高，适配性也更好。

结构的细节处理上，挂接主体和铝型材接触的卡接面做了微小的防滑纹路，卡入型材槽之后，即使挂载一定重量的物品，也不会沿着型材槽方向随意滑动，位置稳定性更好；挂臂的所有棱角都做了R2以上的圆角处理，不仅避免了尖锐棱角划伤操作人员，也能减少应力集中，提升打印件的抗冲击能力；铝管的两端都做了内倒角处理，压入主体安装孔的时候不会刮伤孔壁，也方便后期拆卸更换。整个构件没有多余的装饰性结构，所有的结构设计都围绕安装便捷、承重可靠、维护方便这几个核心的实际使用需求展开，没有冗余的设计元素，完全是面向工业现场实际使用的功能性结构。
