大众TransporterT6座椅地板安装底盖结构

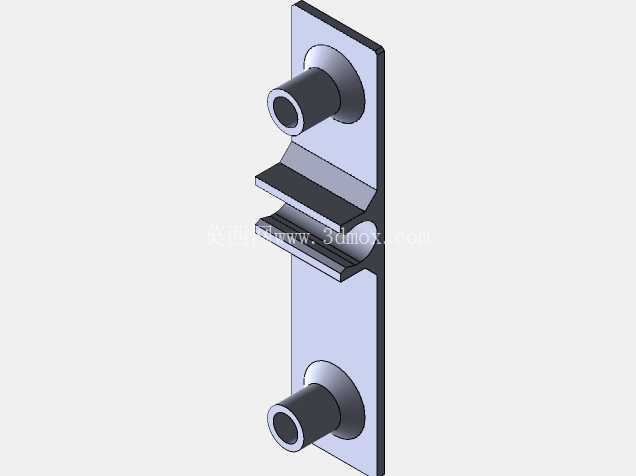

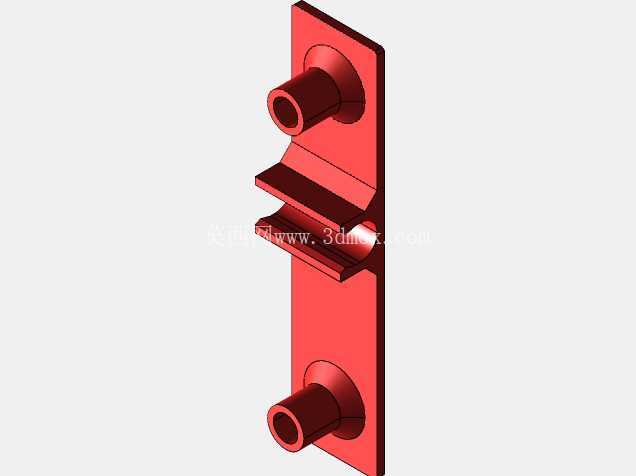

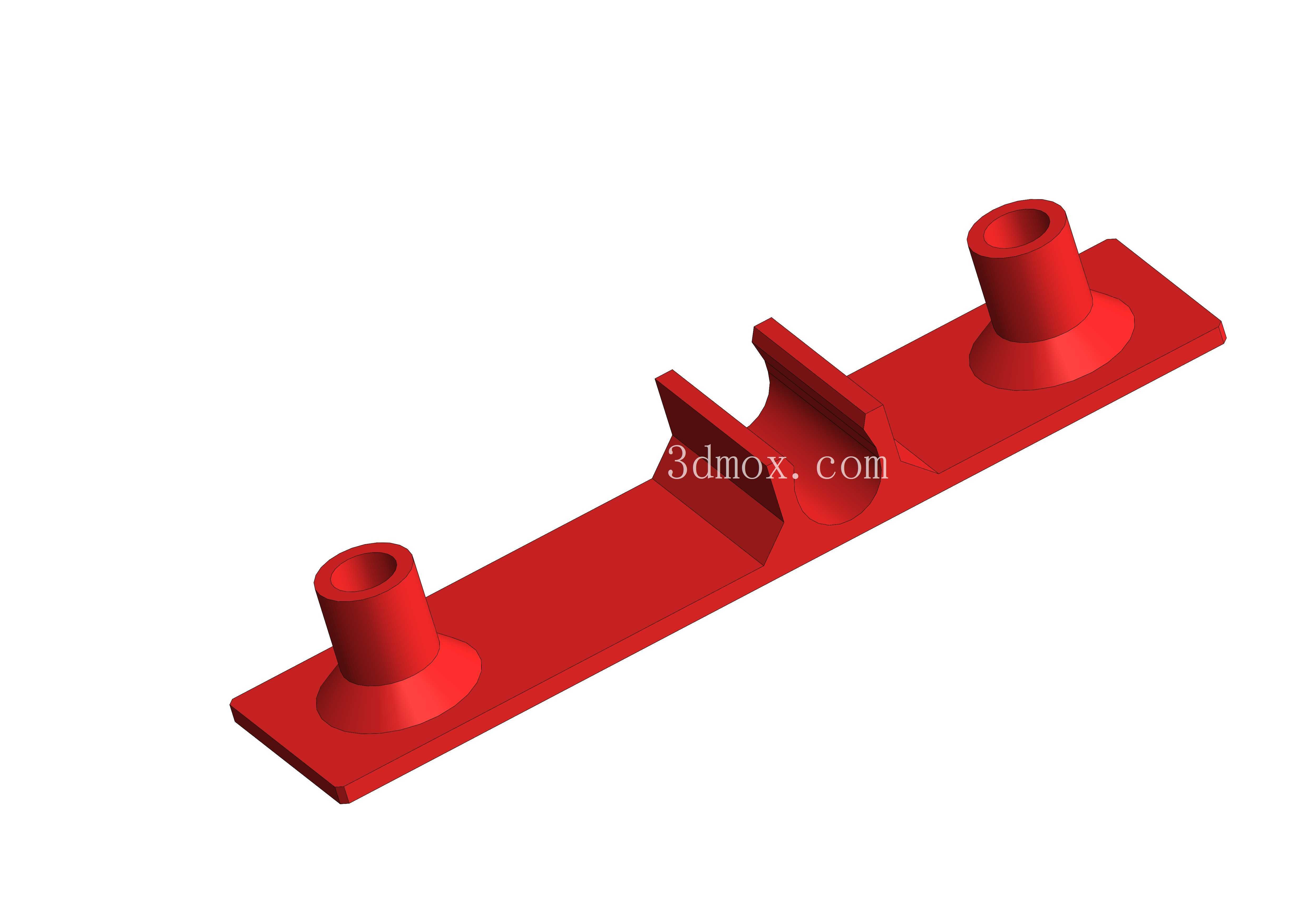

　　这款零件应用于大众Transporter T6车型的车厢内部地板区域，属于商用车座椅系统的配套安装构件，主要承担座椅与车身地板之间的连接定位、载荷传递功能，在车辆行驶过程中需要承受座椅传递的垂直载荷、加速减速过程中的纵向冲击力，以及转弯工况下的侧向剪切力，对安装可靠性、抗疲劳性能有明确要求。从结构设计来看，零件整体采用长条形板式基座设计，基座两端设置带扩口过渡的柱状安装凸台，凸台内部预留安装孔位，扩口结构能够有效分散安装锁紧时的压应力，避免基座局部应力集中导致的开裂问题，同时凸台的高度设计匹配地板钣金与座椅安装脚的间隙差，保证安装后座椅底部与地板之间留有合理的装配间隙，避免出现硬接触干涉。

　　基座中部设置带弧形缺口的定位挡边结构，弧形缺口的曲率匹配座椅底部横梁的外轮廓，安装时可直接卡入横梁对应位置，实现预定位，减少装配过程中的对位调整工作量，挡边两侧设置的加强筋结构从基座板面延伸至挡边顶部，提升挡边的抗侧向变形能力，避免长期受力后挡边外张导致定位失效。零件整体采用压铸工艺成型，壁厚设计保持均匀过渡，基座主体壁厚控制在3mm左右，安装凸台位置的壁厚做渐变加厚处理，既保证结构强度，又避免压铸过程中出现缩孔、冷隔等成型缺陷，所有棱边均做R0.5-R1的圆角过渡，减少应力集中点的同时，也能避免装配过程中锐边划伤操作人员或线束。安装边界方面，零件的两个安装凸台中心距严格匹配车身地板的预留安装孔位公差，凸台外圆直径比地板安装孔直径小0.2mm，保证装配时的顺利导入，基座底面设计为平面结构，与地板钣金面完全贴合，安装后无悬空区域，避免锁紧后基座出现翘曲变形；中部定位挡边的弧形缺口中心与两端安装孔的连线保持同轴度公差在0.1mm以内，保证座椅安装后位置精度符合整车装配要求，不会出现座椅偏移、锁止机构对位不准的问题。

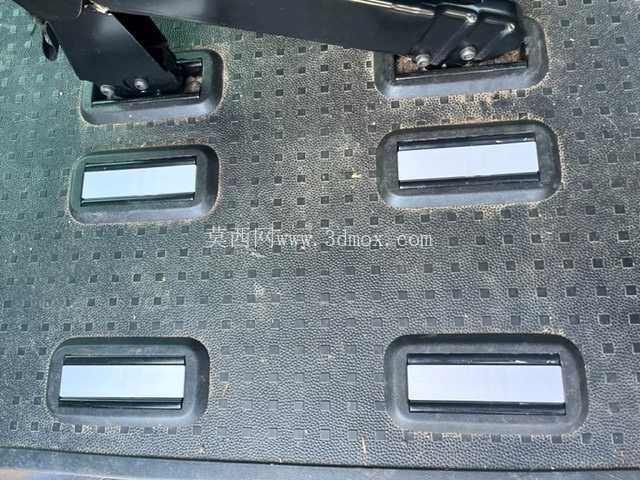

　　在实际装车场景中，该零件直接固定在车厢地板的预埋安装点上，座椅底部的安装脚通过螺栓与零件两端的凸台连接，中部的定位挡边卡住座椅底部的横向加强梁，除了承担连接固定作用外，还能在车辆发生碰撞时，通过自身的结构强度限制座椅的位移量，避免座椅出现过大移位对乘员造成伤害。设计过程中针对压铸成型的工艺特性做了针对性优化，所有脱模方向保持一致，未设置侧向抽芯结构，降低模具复杂度与生产成本，零件表面无复杂的凹凸纹理，减少压铸后的后处理工作量，安装孔位采用先铸出底孔再机加工的工艺方案，既保证孔位的尺寸精度，又减少机加工的切削量。

　　从载荷传递路径来看，座椅受到的载荷首先传递到两端的安装凸台，再通过凸台与基座的过渡区域分散到整个板式基座，最终传递到车身地板，中部的定位挡边则承担侧向载荷的传递，将侧向力直接传导到座椅横梁，避免连接螺栓承受过大的剪切力，提升连接结构的整体可靠性。针对商用车长期使用的工况，零件的结构设计避免了出现容易积灰、积水的凹槽结构，基座板面设置微小的倾斜角度，不慎洒落在零件上的液体可顺着斜面流到地板上，不会在零件表面积存导致腐蚀问题，安装凸台的端面设计为平整面，螺栓锁紧时垫片能够完全贴合，保证锁紧力矩的稳定性，长期使用后不会出现螺栓松动的问题。
