定制化U盘闪存驱动器外壳结构设计

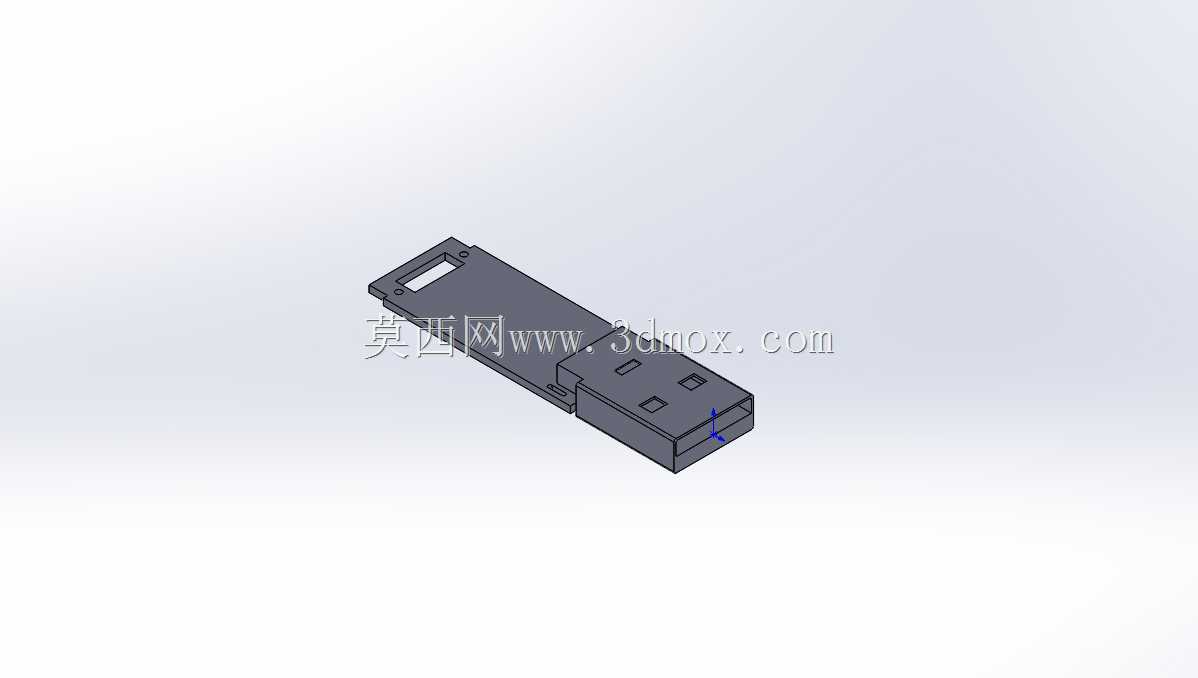

　　日常使用中U盘外壳损坏是高频出现的问题，多数原厂外壳采用卡扣加超声焊接的装配方式，一旦摔落或受力开裂，内部的闪存芯片与主控板往往还能正常工作，直接丢弃会造成不必要的浪费，重新匹配适配的外壳往往受限于原厂PCB的固定孔位、接口位置难以找到完全匹配的成品，因此针对损坏U盘的PCB板做定制化外壳设计，是兼顾实用性与成本的解决方案。这款闪存驱动器外壳的设计核心围绕适配现有损坏U盘的内部组件展开，设计前期首先完成了对原有PCB板的测绘，确认了USB公头的伸出长度、板上闪存芯片与主控元件的最高凸起高度、板上预留的固定孔位坐标，以及PCB边缘的接插件位置，确保外壳装配后不会出现元件干涉、接口对位偏差的问题。

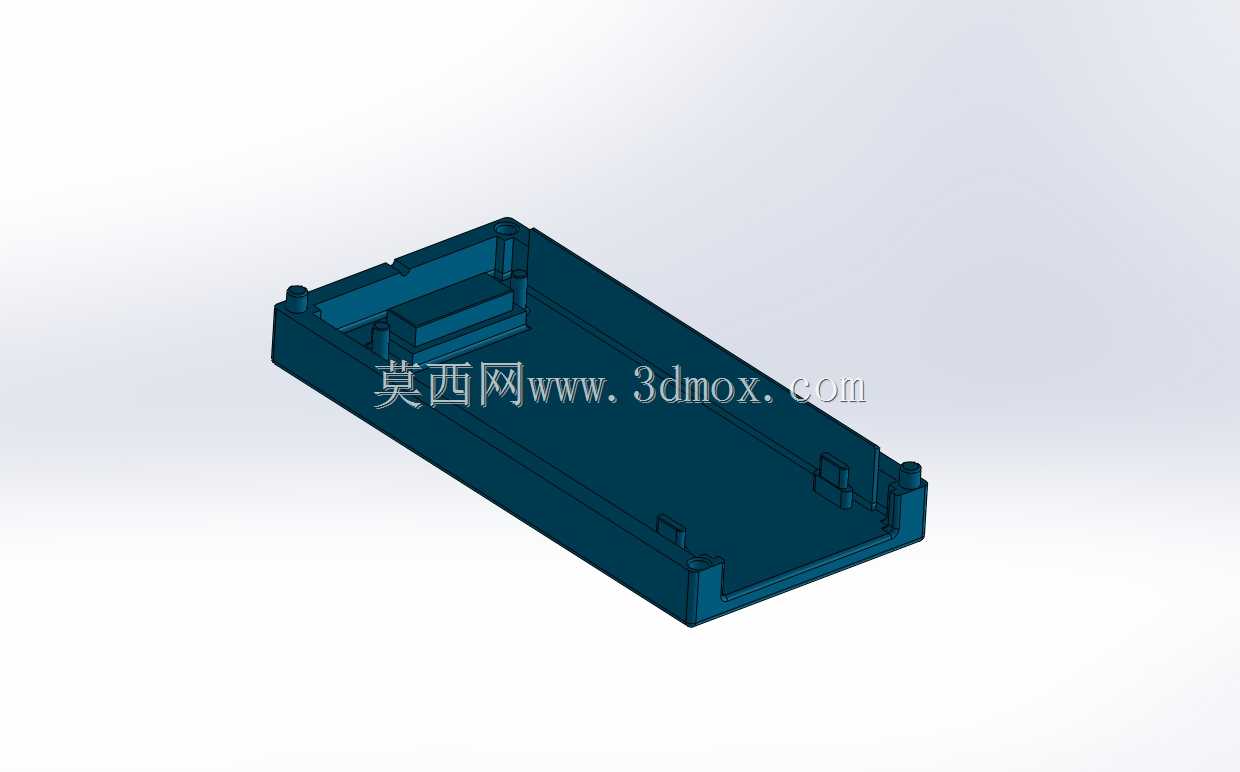

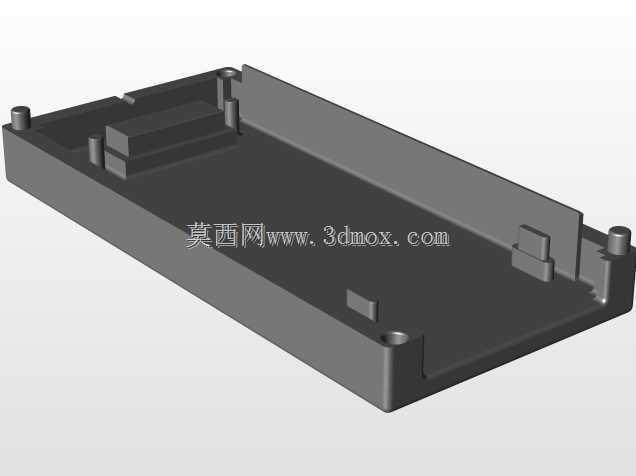

　　从结构上看，外壳采用单底壳加侧围挡的一体式基础结构，底部预留的四个圆柱形定位柱对应PCB板上的安装孔，装配时PCB可直接卡入定位柱完成初步固定，无需额外打胶即可限制板件的水平位移，侧围挡的高度完全覆盖板上最高元件的顶部，避免元件外露受到磕碰。围挡内侧设置的多组阶梯状限位筋，分别对应PCB边缘的缺口与元件侧边，装配后可限制PCB的上下窜动，即使U盘从桌面高度掉落，内部板件也不会在壳体内发生移位，避免USB接口与板件连接的焊盘受冲击脱落。外壳靠近USB接口的一端做了内收的限位台阶，刚好卡在USB公头的根部，与接口外侧的金属护套齐平，既可以避免接口处受力弯折，也能保证U盘插入电脑接口时，外壳端部不会与设备接口周边的结构发生干涉。

　　外壳尾部预留的沉孔位置对应原有外壳的挂绳孔位，可直接穿入挂绳方便携带，沉孔的深度做了加厚处理，避免长期挂放出现孔位开裂的问题。从实际应用场景来看，这类定制外壳不仅可以用于修复损坏的U盘，也可用于DIY闪存盘的制作，对于采用通用公版PCB的U盘方案，只要匹配对应的固定孔位与元件高度，即可直接套用该壳体结构，无需重新开模。设计过程中对壳体的壁厚做了均匀化处理，整体壁厚保持在1.5mm，既保证了壳体的结构强度，也适配注塑加工的工艺要求，避免出现缩痕、填充不足的问题，所有加强筋的厚度均不超过主壁厚的三分之二，防止注塑冷却过程中出现表面缩水影响外观。

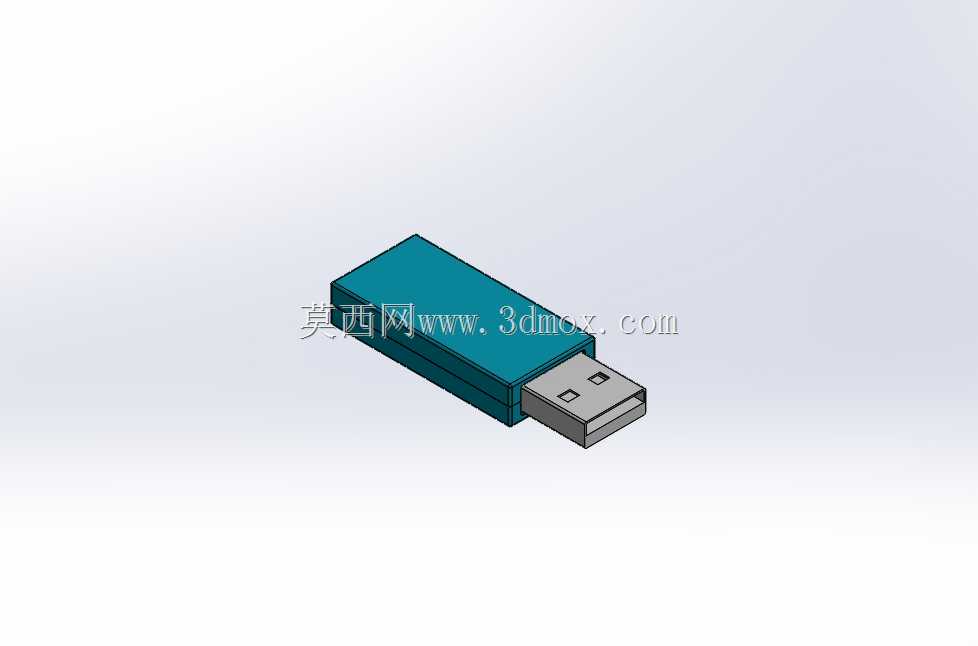

　　壳体的边角位置全部做了R0.5的圆角处理，既避免锐边划伤手，也能减少注塑过程中的应力集中，降低壳体受冲击时开裂的概率。考虑到日常使用中U盘会频繁插拔，外壳在USB接口周边的位置做了局部加厚，厚度提升至2mm，抵消插拔过程中产生的侧向力，避免长期使用后接口位置出现壳体变形。内侧的定位柱高度设计为刚好穿过PCB板的安装孔，柱顶做了0.2mm的倒角，方便装配时PCB顺利卡入，定位柱与PCB孔的配合间隙控制在0.1mm，既保证装配顺畅，也不会出现板件晃动的问题。围挡上的限位筋与PCB边缘的间隙控制在0.05mm，装配后可完全夹紧板件，避免日常携带过程中板件与壳体摩擦产生异响。外壳的外表面做了哑光平面处理，没有多余的装饰结构，既方便后期做表面丝印标识，也不容易残留指纹和划痕，适合日常高频使用的场景。从安装边界来看，壳体整体外形尺寸控制在与常规U盘一致的范围内，长度刚好覆盖PCB板与USB公头的根部，宽度与PCB板的最大宽度保持一致，厚度略高于板上最高元件1mm，整体体积小巧，不会占用过多空间，插入相邻的USB接口时也不会遮挡其他接口的使用。
