MOBOTIX S74工业安防摄像设备结构建模

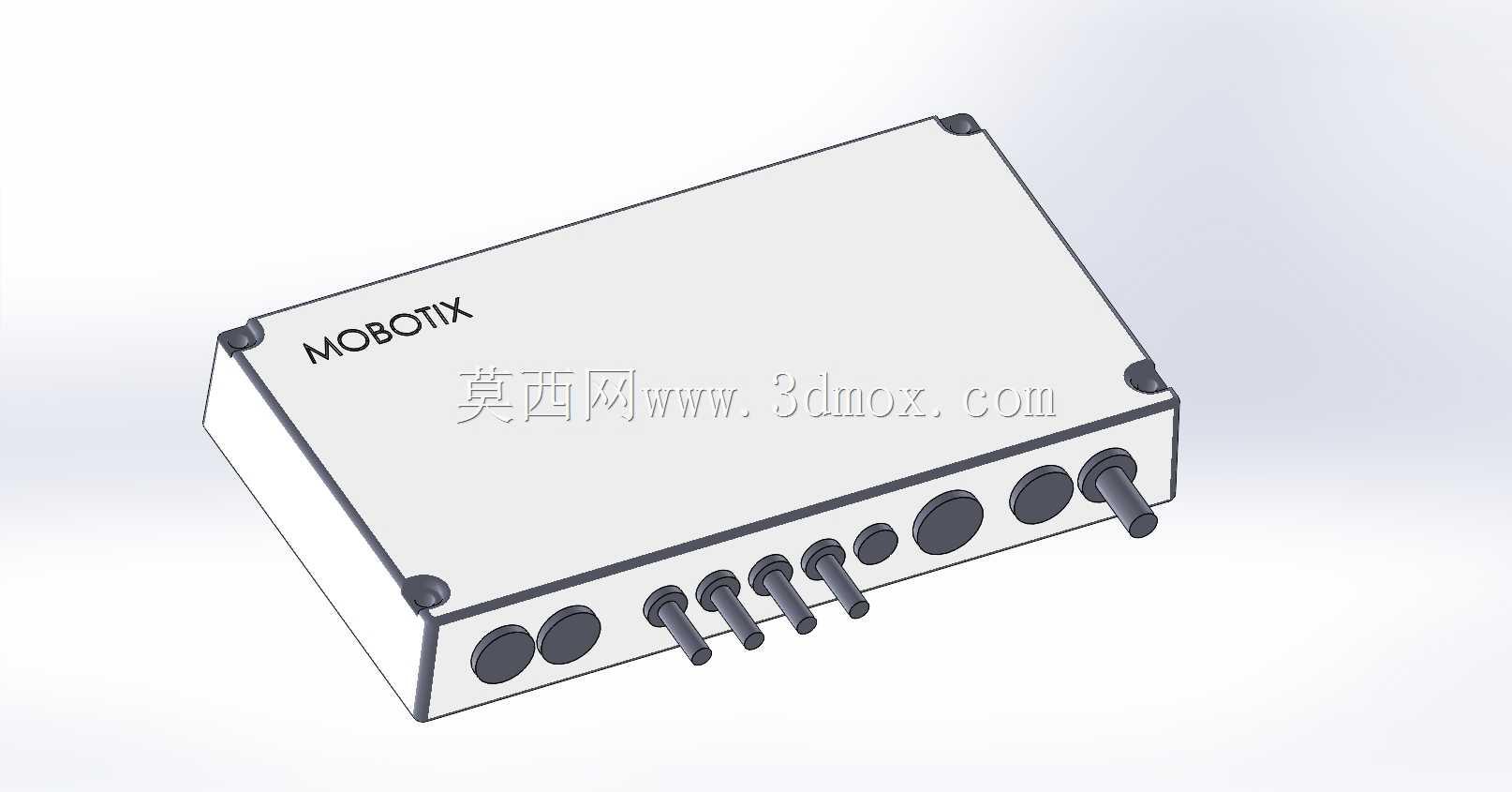

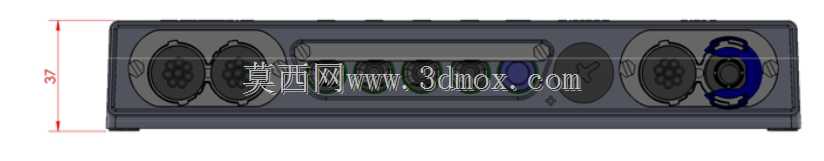

本次建模还原的是工业级安防监控前端设备的实体结构，从现场部署的实际需求出发，壳体采用长方体一体化铣削成型思路，边角做圆弧过渡处理，避免安装过程中锐边划伤施工人员，同时降低户外部署时风沙、雨水在边角的积留概率，提升长期使用的耐候性。设备正面排布多组接口，从左至右依次为电源输入、网络传输、IO触发、音频接入等不同功能的连接端口，端口间距严格按照工业布线的操作空间预留，相邻接口中心距不小于12mm，保证带屏蔽层的工业水晶头、航空插头可以顺利插拔，不会出现相邻插头干涉的情况，接口外圈做凸台防护设计，高出壳体表面2mm，减少外力直接冲击接口导致的引脚脱焊风险。

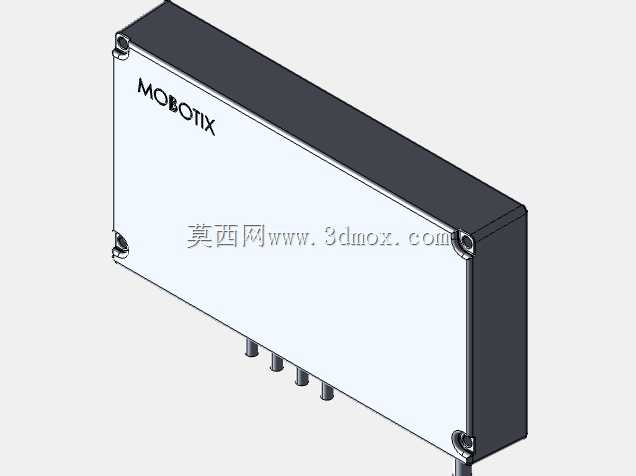

设备顶面印制品牌标识区域做微凹处理，避免长期擦拭导致标识磨损，壳体四角内嵌不锈钢固定螺母，安装时可通过配套支架从背部或侧面锁紧，螺母嵌件与壳体注塑为一体，可承受不小于50N的轴向拉力，满足户外高空安装的抗风振要求。壳体整体壁厚控制在2.5mm，内部预留三层电路板安装位，每层间距8mm，兼顾信号板、电源板、图像处理板的散热间隙，侧壁对应发热芯片位置预留导热硅胶垫接触平面，可将芯片热量直接传导至金属壳体向外散出，无需额外加装散热风扇，降低设备运行的故障点。

从应用场景来看，该设备可部署在工业园区周界、变电站户外区域、交通卡口等复杂环境，壳体密封等级按照IP66设计，上下盖结合面预留密封胶条安装槽，槽宽1.8mm、深度1.2mm，胶条压缩量控制在30%，既保证密封性能，又不会因为压缩量过大导致壳体装配变形。设备侧面的镜头安装接口采用标准M12螺纹接口，可根据监控视场角需求更换不同焦距的镜头，接口端面做同轴度公差控制，径向跳动不大于0.05mm，保证镜头光轴与成像靶面的垂直度，避免画面边缘出现虚焦问题。

建模过程中对安装边界做了充分校核，设备整体宽度120mm、高度45mm、深度180mm，背部安装孔位横向间距90mm、纵向间距30mm，兼容市面主流的安防设备壁装、抱装支架的孔位标准，无需额外做转接板即可完成安装。接口端的线缆弯曲半径预留不小于线缆直径的4倍，避免线缆过度弯折导致的芯线断裂，设备底部预留接地柱安装位，接地柱采用M4铜螺柱，可直接连接厂区接地网，满足工业现场的防雷、抗电磁干扰要求。

从结构设计逻辑上，该设备摒弃了多余的装饰性结构，所有外形特征均服务于功能需求：壳体表面做细磨砂阳极氧化处理，减少阳光直射下的反光干扰，同时提升表面耐磨性能；端口标识采用激光蚀刻工艺，不会因为长期日晒雨淋出现标识脱落，方便后期运维人员快速识别接口功能；设备两端的固定角做加厚处理，厚度达到4mm，即使安装时受到外力撞击也不会出现开裂变形。内部走线槽沿着壳体内壁排布，线槽深度3mm，可将电源线与信号线分开布设，减少电源对视频信号的电磁干扰，走线槽末端设置线卡固定位，避免拉扯线缆时将力直接传导至电路板焊盘。
