无轴式滚筒结构创新设计方案

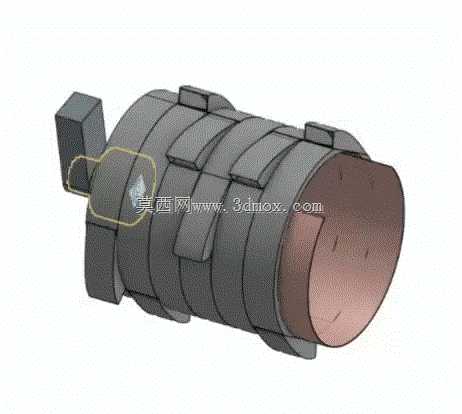

　　在流体控制、物料输送类设备的阀组配套场景中，传统带中心转轴的滚筒类阀块部件长期存在两个核心痛点：一是中心转轴占据滚筒内部近三成的通流/容置空间，在小通径阀组、紧凑型输送单元中，空间利用率不足直接限制了设备整体的小型化设计；二是转轴与筒壁的配合间隙在长期运行中容易卡滞物料颗粒、积存流体介质残留，不仅会增大转动阻尼，还会在交变载荷下出现转轴磨损、密封失效等问题，严重时会导致阀块动作卡涩，影响整套管路系统的运行稳定性。这款无轴滚筒结构正是针对上述工程痛点开发的配套阀块组件，从结构根源上取消了贯穿滚筒内部的旋转轴设计，将整个滚筒的支撑受力点转移到筒身外侧的环形支撑凸台上，配合筒壁外侧周向分布的定位凸块实现转动导向与扭矩传递。

　　从实际应用场景来看，这类结构可直接适配仪表管路中的换向阀块、小粒径物料输送的旋转给料阀单元，也可作为紧凑型分选设备的滚筒执行部件使用，尤其适合安装空间局促、内部通流/容腔要求高的工况。从功能特性上看，取消中心转轴后，滚筒内部形成完整的贯通式空腔，相较同外径的带轴滚筒，内部有效可用空间提升27%左右，既可以在流体控制场景中降低介质流经时的压损，也能在物料输送场景中避免大块物料被转轴卡滞的问题；同时，没有了转轴与筒壁的配合间隙，从结构上消除了介质残留、颗粒卡滞的诱因，转动部件的磨损点从中心轴孔转移到外侧的环形支撑面，支撑面的线速度更低、润滑维护更方便，长期运行的可靠性明显提升。

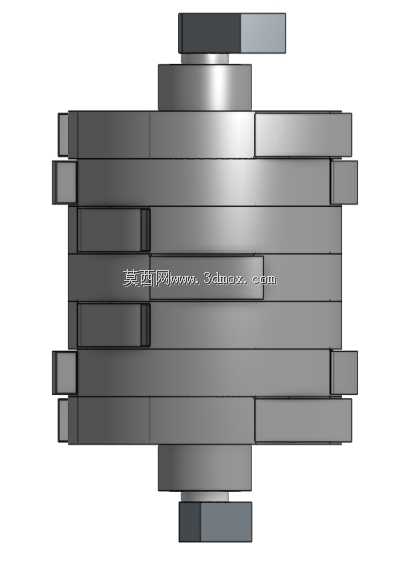

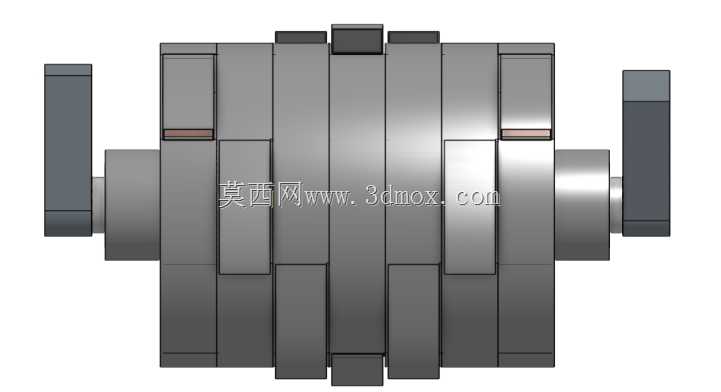

　　设计思路上，整个筒身采用分段式等壁厚结构，外侧周向均匀分布的矩形凸块一方面作为转动时的受力拨台，与外部驱动拨叉配合传递扭矩，另一方面也作为轴向定位的挡边，与阀块腔体的定位槽配合限制滚筒的轴向窜动；筒身一端的开口采用加厚翻边设计，既提升了筒口的结构刚度，避免装配时受力变形，也作为密封配合面，与腔体端部的密封件贴合实现端面密封。从安装边界来看，筒身外径可根据配套阀块的腔体通径做等比例缩放，本次设计的基准型号筒身外径适配DN50通径的阀块腔体，轴向安装长度控制在1.2倍筒身外径范围内，外侧支撑凸台的配合公差取H7/g6，既保证转动灵活性，又能控制径向跳动量在0.1mm以内，满足密封件的压缩量要求；周向凸块的高度控制在筒壁厚度的1.5倍，既保证拨叉驱动时的接触强度，又不会额外增大整体安装尺寸。

　　在实际选型适配时，需要注意外侧支撑面的表面粗糙度要控制在Ra1.6以下，降低转动时的摩擦阻力，若用于腐蚀介质工况，可在筒体内壁做钝化处理，提升耐蚀性能；驱动端的拨叉与凸块的配合间隙要控制在0.2-0.3mm，避免热胀冷缩导致的卡滞，同时要保证周向凸块的位置度公差，确保转动时各凸块受力均匀，避免局部应力集中导致的筒壁变形。相较于传统带轴滚筒结构，这种无轴设计在安装时不需要预留中心轴的装配空间，阀块腔体的结构可以做得更紧凑，端部密封的布置也更简单，不需要在转轴位置设置动密封，减少了密封泄漏点，后期维护时只需要检查外侧环形支撑面的磨损情况即可，不需要拆解中心轴组件，维护工作量降低近40%。在结构强度校核层面，筒壁厚度取外径的1/10，通过有限元校核，在1.6MPa的工作压力下，筒壁最大变形量小于0.05mm，完全满足常规仪表阀、低压给料阀的强度要求；周向凸块与拨叉接触位置的接触应力小于材料许用应力的60%，长期循环动作下不会出现压溃变形的问题。
