阀块集成式承压容腔结构三维设计

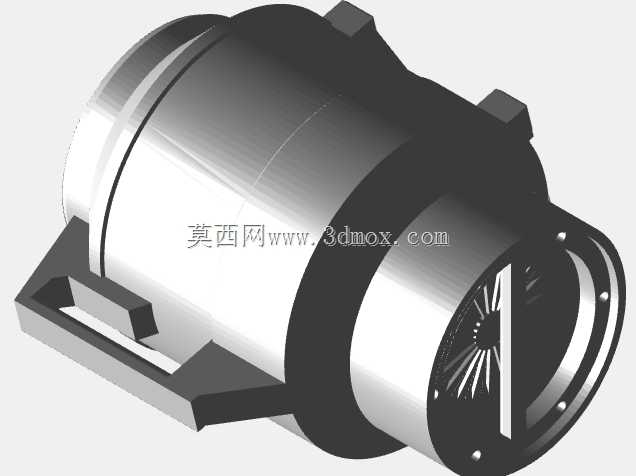

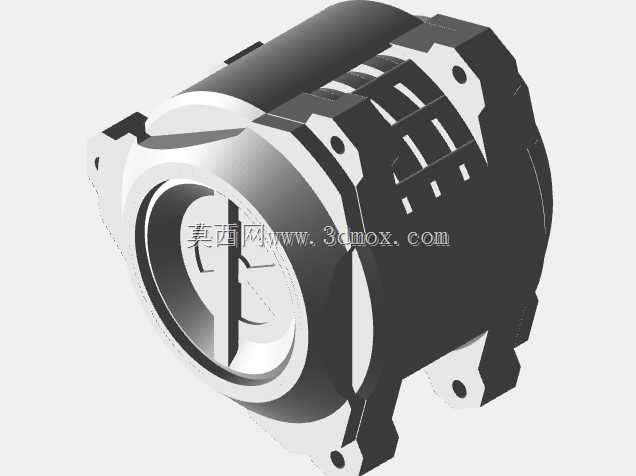

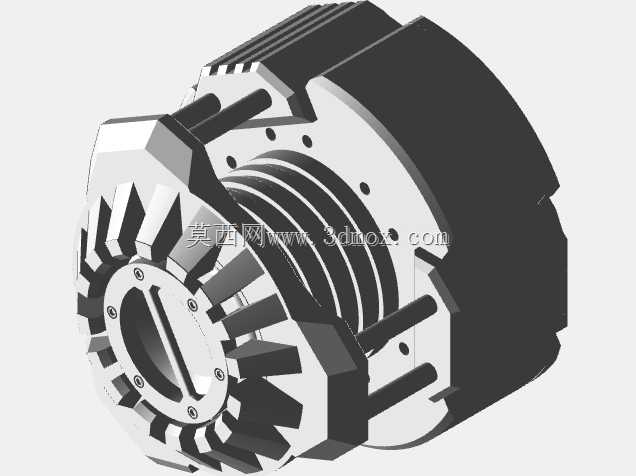

　　在液压与流体控制回路的集成化设计场景中，这类嵌装在阀块内部的承压容腔，是解决多通路流体缓冲、压力稳定、介质暂存需求的核心结构件，常见于工程机械液压阀组、工业流体控制集成阀岛、小型气动控制单元的布局设计中，区别于独立安装的外置罐体，集成式容腔直接在阀块本体上加工成型，能够大幅减少管路连接点，降低介质泄漏风险，同时压缩整套阀组的安装占用空间。从结构设计逻辑来看，该容腔采用周向多螺栓均布的连接形式，端面设计有密封槽位，可适配O型圈或金属密封垫的安装需求，保证高压工况下的端面密封可靠性；容腔外侧的散热鳍片结构并非装饰性设计，针对连续工作时介质温升较高的工况，能够通过增大与空气的接触面积，带走容腔内介质传递的热量，避免密封件长期处于高温环境下加速老化，延长整套阀组的维护周期。

　　容腔的进出流道采用对称式布局设计，能够保证介质进出时的流态稳定，减少局部涡流带来的压力损失与流道冲蚀，内部流道的过渡位置均做了圆角处理，避免直角结构带来的应力集中，同时降低介质流动时的噪音。在安装边界的考量上，该容腔与阀块本体的配合面采用定位止口设计，装配时能够快速实现同轴定位，不需要额外调整位置即可对准螺栓孔位，降低现场装配的难度；周向布置的螺栓孔规格与间距匹配常规阀块的安装标准，能够直接适配同通径的标准阀件安装，不需要额外加工转接板。

　　从功能特性来看，该容腔可根据实际回路需求，作为压力脉动缓冲腔使用，吸收液压泵出口的压力波动，让下游阀件的工作压力更稳定；也可作为小型介质暂存腔，在回路瞬时大流量需求时补充介质，避免主供液管路出现吸空问题；还可集成滤网安装位，作为回路的前置过滤容腔，拦截介质中的颗粒杂质，保护下游精密阀件不受磨损。设计过程中需要重点考量容腔的壁厚强度，根据额定工作压力的不同，通过有限元分析校核承压侧壁的应力分布，在螺栓孔周边、流道交汇位置做局部加厚处理，避免高压工况下出现结构变形；同时容腔的内部容积需要匹配回路的流量特性，容积过大会导致系统建压时间过长，响应速度变慢，容积过小则无法起到缓冲、稳流的作用，需要结合具体的回路工作频率、流量参数做针对性的参数调整。

　　外形设计上，容腔的外露端面做了多边形防滑结构，方便装配时使用工具夹持拧紧，不需要额外设计夹持位，减少加工工序；外侧的鳍片高度控制在合理范围内，不会超出阀块的整体安装轮廓，避免与周边的管路、其他阀件产生安装干涉，整套结构可以直接嵌入阀块的安装槽内，装配后与阀块表面基本齐平，整体外观规整，也方便后续做防尘、防护处理。在实际选型应用中，这类集成容腔需要匹配对应通径的阀块接口，根据介质类型选择对应的材质，普通液压油工况可采用合金结构钢加工，水基介质或腐蚀性介质工况则需要采用不锈钢材质做表面处理，避免容腔内壁出现锈蚀脱落，污染回路介质。
