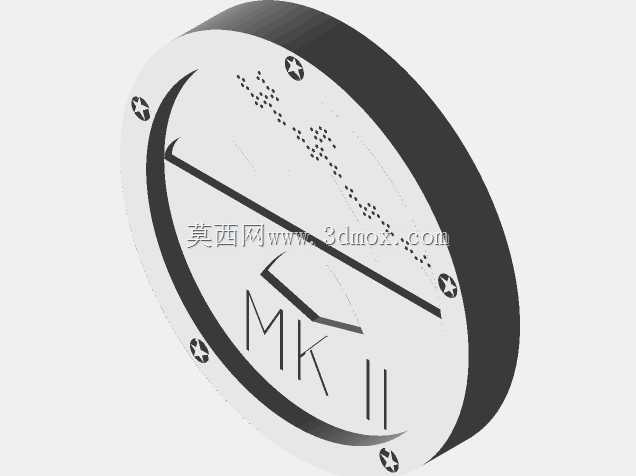

MKII创客标识纪念币结构设计

　　在桌面级FDM3D打印机的日常校准作业中，这类带精细浮雕的圆形测试件是验证设备成型精度最直观的载体，区别于常规的XYZ轴校准方块、温度塔这类纯功能测试件，带标识图案的测试件能同时验证平面细节成型、曲面轮廓精度、层纹控制效果，还能作为创客社群的身份标识小物件，兼具测试功能与纪念属性。设计这类测试件时，首先要明确核心验证目标：桌面级设备常规0.4mm喷嘴下，最小可清晰成型的凸起线条宽度、点阵结构的成型完整性、环形轮廓的圆度误差，因此图案布局上没有采用满版复杂纹理，而是将核心标识集中在圆形端面的中心区域，外围留足平整边圈，既方便打印时的首层粘附，也能避免边缘翘曲影响中间图案的成型效果。

　　端面的MKII字样采用等线体凸起结构，笔画宽度统一设置为0.8mm，刚好是0.4mm喷嘴走两道线的宽度，不需要做填充路径，能最大程度减少打印时的路径转折误差，保证字体边缘的锐利度；字样上方的点阵区域采用直径0.6mm、高度0.4mm的圆柱点阵，按斜向规律排布，用来测试设备小尺寸圆柱的成型能力，以及斜向排布下的层间衔接强度，避免点阵出现脱落、缺角的问题。外围的星形固定标识均匀分布在环形凹槽的外侧，每个星形标识的外接圆直径为2mm，深度0.3mm，既作为图案的装饰元素，也能测试设备的小尺寸凹腔成型能力，验证凹腔边角是否会出现积瘤、填充不足的问题。

　　端面的月牙形凹槽采用等宽0.5mm的环形切槽设计，槽底做0.1mm的圆角过渡，避免打印时槽底出现应力集中导致的层间开裂，同时这个凹槽也能作为测试件的受力抠取位，打印完成后方便从构建平台上取下，不会刮伤端面的精细图案。尺寸设计上最初以1英寸直径为基准，这个尺寸刚好匹配多数桌面级设备的最小打印幅面中心区域，能避开平台边缘的平整度误差区间，打印时不需要做大尺寸的裙边或者 brim 辅助粘附；同时整体厚度设置为3mm，足够的厚度能保证测试件的结构强度，拿取时不会出现弯折变形，也能模拟常规小尺寸塑料零件的壁厚设置，验证层间粘结强度。当设备校准状态良好时，同一份模型文件放大到2英寸直径打印，所有细节依然能保持清晰，这就要求模型的所有特征都采用参数化关联设计，放大时所有线条宽度、点阵尺寸、凹槽深度都能按比例同步缩放，不会出现特征过细无法成型或者过粗失去细节辨识度的问题。实际打印测试时，这类测试件不需要额外添加支撑结构，所有凸起特征的拔模角度都设置为5度，端面整体为平面结构，打印时正面朝上放置，首层粘附后从第二层开始所有特征都能直接成型，不需要后期打磨支撑，能直观看到设备原始的成型效果。

　　在创客社群的线下交流活动中，这类打印完成的测试件也能作为身份标识小物件，不同精度等级的打印件能直观体现设备的调试水平，相比普通的名片或者贴纸，3D打印的实体纪念币更有机械从业者的专属辨识度。设计过程中特意规避了尖锐的直角边角，所有外轮廓边角都做了0.2mm的圆角处理，既避免打印时边角出现翘曲，也防止拿取时划伤手指，符合日常手持小物件的安全设计要求。端面的图案深度统一控制在0.3-0.5mm区间，这个深度既能保证图案的视觉辨识度，又不会因为凹槽过深导致打印时出现悬垂瑕疵，也不会因为凸起过高导致打印过程中特征被喷嘴刮蹭移位。从结构设计的角度看，这类测试件看似简单，实则每一处特征尺寸都对应3D打印机的一项核心精度指标：环形外圆验证X/Y轴的联动圆度，点阵特征验证小尺寸特征的成型分辨率，字体笔画验证直线段的挤出一致性，凹槽结构验证凹腔的成型质量，整体厚度验证Z轴的层厚精度，相比单一功能的测试件，这种集成化的测试件能一次完成多项精度验证，减少反复打印测试件的时间与材料损耗。
