带滚花头六角配套螺纹紧固件结构

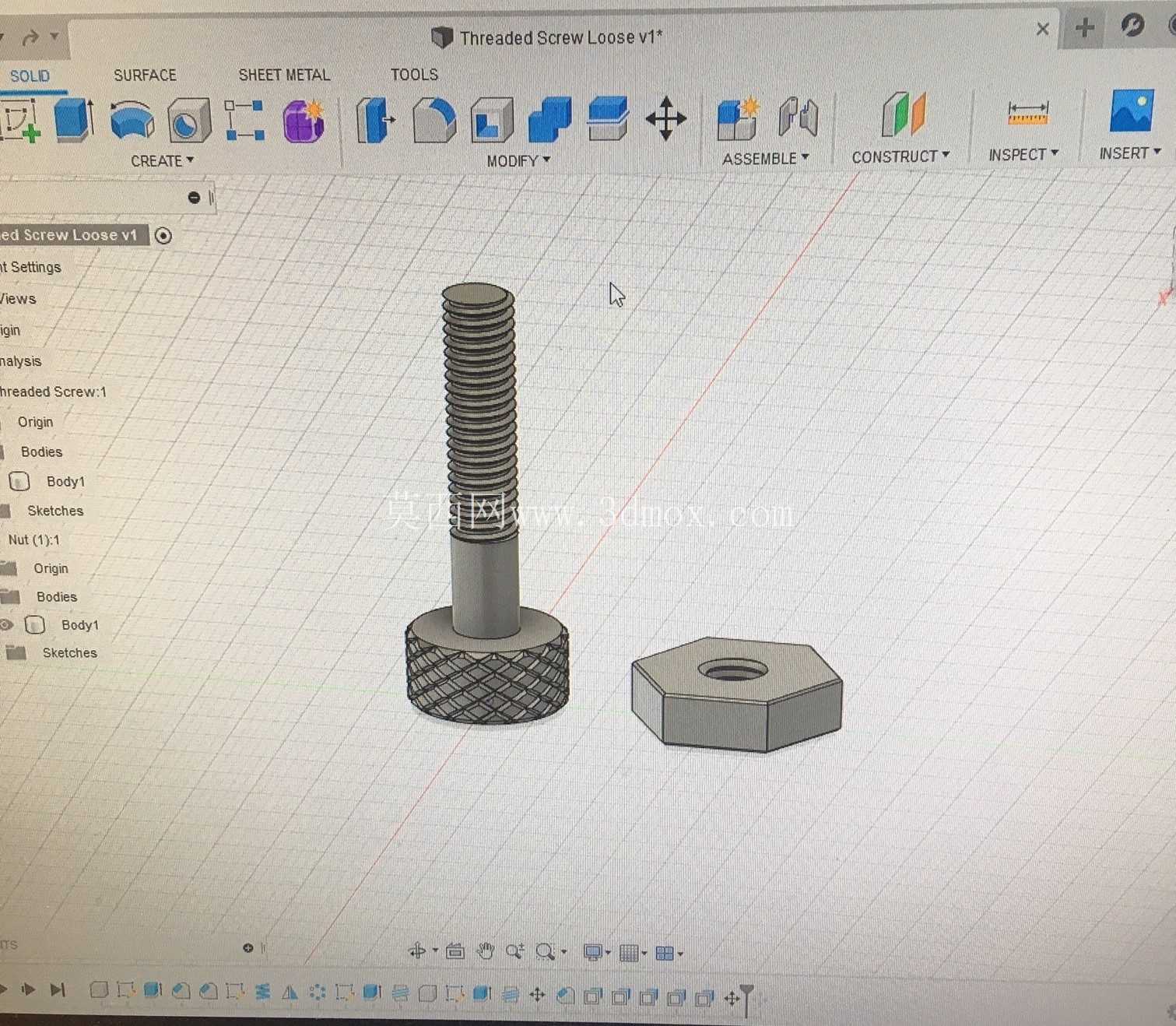

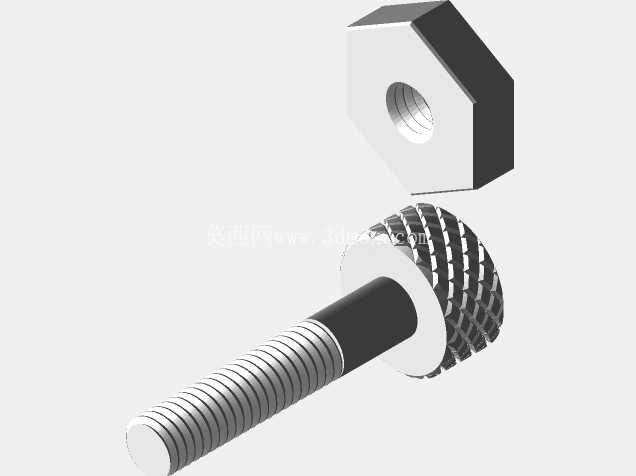

　　日常做设备调试工装、小型试验夹具的时候，经常会碰到不需要工具就能快速拆装的紧固需求，尤其是3D打印制作的非标治具、桌面级设备的可调定位结构，用普通外六角螺钉每次都要找扳手，频繁调整的时候效率极低，这款带滚花头的螺纹螺钉搭配同规格六角螺母的组合，就是针对这类徒手操作场景设计的。先看螺钉部分的结构，头部做了网纹滚花处理，滚花的纹路深度和齿距经过适配，手指捏持的时候不会打滑，即使手上沾了少量切削液或者装配油脂，也能施加足够的拧紧力矩，不需要借助螺丝刀或者扳手就能完成锁紧和松开动作，非常适合需要频繁调整位置的工装定位、设备面板快拆、小型模组的临时固定场景。

　　螺钉的杆部是标准公制三角螺纹，牙型角60度，螺纹的大径、中径、小径都符合普通连接螺纹的公差要求，和配套的六角螺母配合的时候，啮合间隙控制在合理范围，不会出现松旷或者拧入卡滞的问题，滚花头和螺杆之间做了轴肩过渡，轴肩的端面平整度有严格要求，拧紧的时候轴肩端面可以和被连接件表面完全贴合，不会因为接触面倾斜导致紧固力偏斜，避免被连接件局部受压变形。配套的六角螺母是标准薄型六角结构，对边尺寸和同规格标准外六角螺母一致，如果需要更大锁紧力矩的时候，也可以用普通开口扳手或者套筒辅助拧紧，兼顾徒手快操作和工具锁紧的双重需求，螺母的螺纹孔和螺钉螺纹的配合精度经过匹配，反复拆装多次也不会出现滑牙的问题，适合需要多次拆装的调试场景。从安装边界来看，螺钉的滚花头外径比螺纹大径大出足够尺寸，手指捏持的时候有足够的施力空间，不会因为头部太小捏不住，轴肩的直径比滚花头略小，安装的时候穿过被连接件的安装孔，孔径只要比轴肩直径大0.1到0.2毫米即可，不需要额外加工沉头孔，降低了被连接件的加工难度，六角螺母的厚度比标准螺母薄，整体安装完成后，螺母侧的突出高度更小，适合安装空间比较紧凑的位置，不会和周边的其他结构产生干涉。

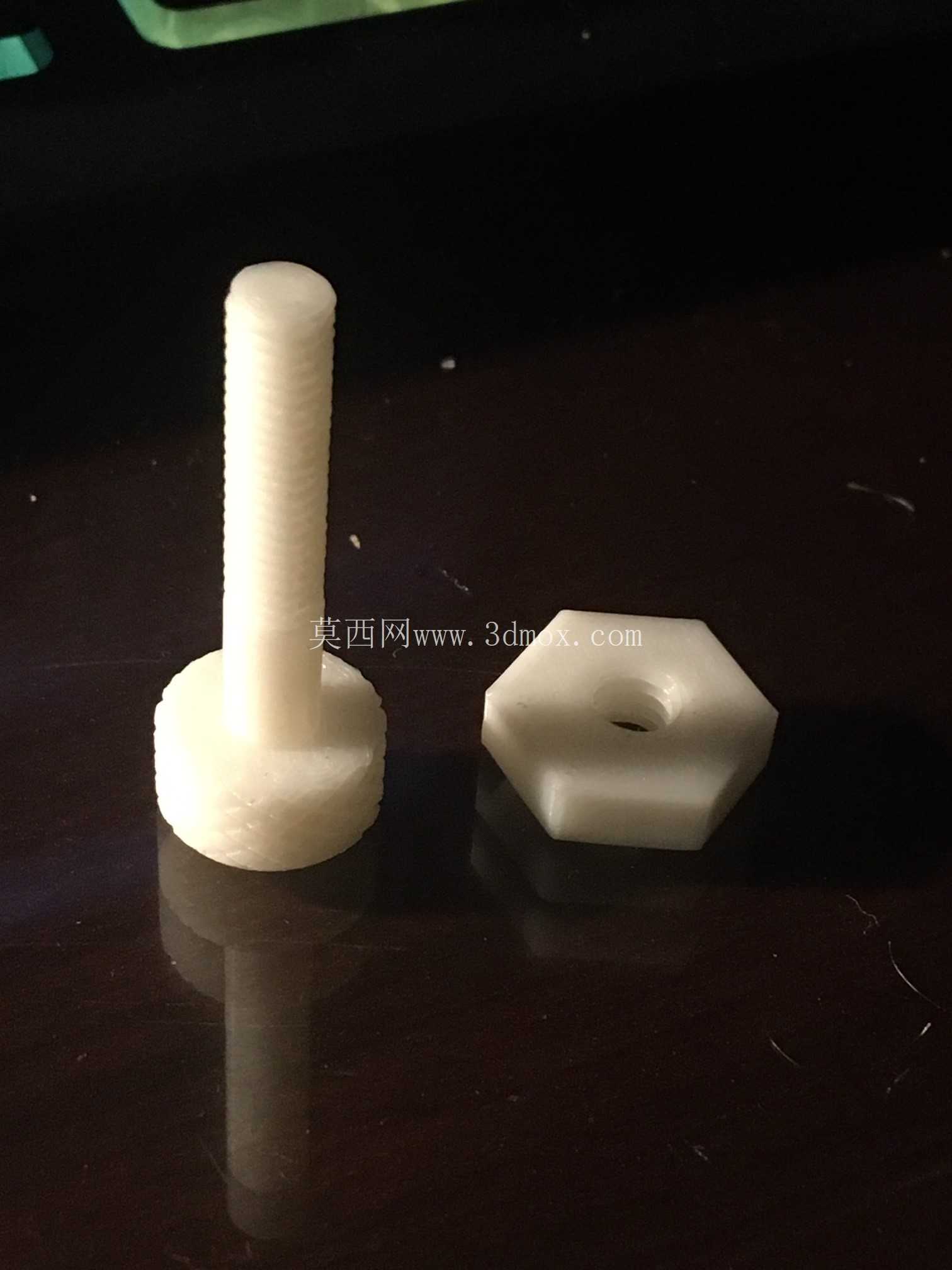

　　设计的时候特意考虑了3D打印的工艺适配性，不管是FDM工艺还是光固化工艺，打印的时候螺纹部分不需要额外添加支撑，水平放置打印的时候，滚花的纹路可以清晰成型，不会出现支撑残留导致的表面凹凸，螺母的内螺纹打印后只需要简单清理毛边就能和螺钉顺畅配合，不需要二次攻丝处理，对于自制非标零件的用户来说，直接打印就能使用，省去了后续机加工的工序。实际使用场景里，这类紧固件除了3D打印工装夹具的使用，还可以用在电子设备的外壳快拆、小型检测仪器的面板固定、桌面级3D打印机的平台调整结构、木工DIY的临时连接等场景，不需要随身携带配套工具，徒手就能完成拆装，在外出调试设备、现场做临时改装的时候非常方便。

　　结构强度方面，螺钉的杆部和滚花头之间做了圆角过渡，避免应力集中，拧紧的时候即使施加超过普通手拧的力矩，也不会在头部和杆部的连接位置断裂，螺母的六角棱角做了小倒角处理，拿取的时候不会划伤手，装配的时候也更容易对准螺纹孔，不会因为棱角太尖刮坏被连接件的表面。和普通的手拧螺钉相比，这款配套的六角螺母可以在被连接件的背面提供均匀的压紧力，不会因为单侧拧紧导致被连接件翘起，当被连接件是薄板或者塑料件的时候，螺母的接触面可以分散压紧力，避免压痕或者板材变形，滚花头的端面也做了同样的平整处理，两侧的压紧面平行度控制在合理范围，锁紧后整个连接结构不会出现歪斜，保证连接的稳定性。如果是在有轻微振动的场景下使用，也可以在螺纹上添加少量螺纹胶，或者搭配平垫圈使用，进一步提升防松效果，整体结构没有复杂的异形曲面，不管是3D打印制作还是小规模机加工生产，加工难度都很低，不需要特殊的刀具或者工装就能完成生产，通用性很强，可以适配大部分需要徒手拆装的紧固场景。
