油罐支撑创意齿轮摆件结构设计

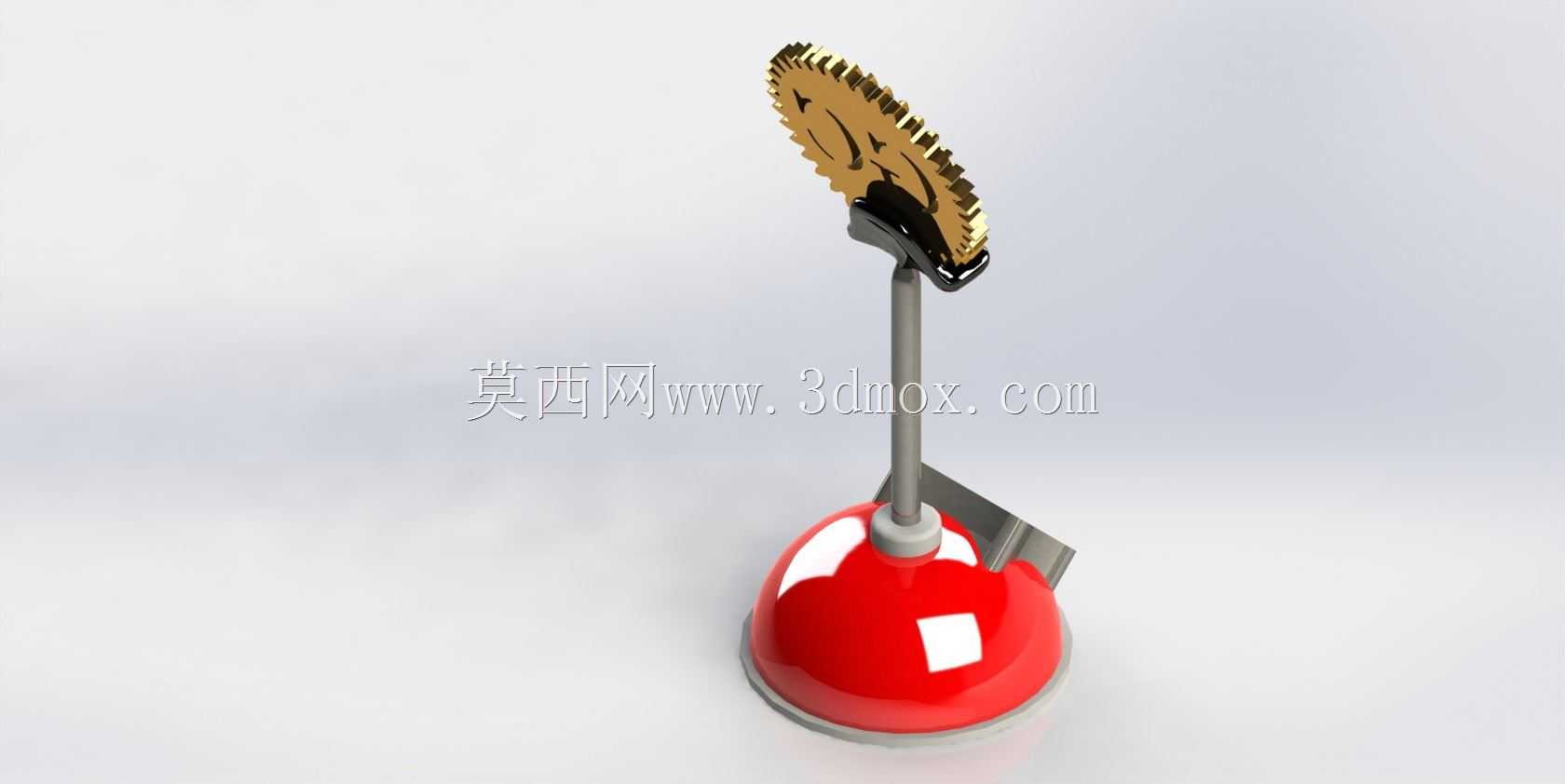

　　该结构以废旧储油罐体作为承载基座，核心传动件采用渐开线齿形的齿轮构件，通过垂直支撑杆件完成基座与齿轮的刚性连接，整体结构可作为机械原理展示教具、工业风桌面陈设使用，也可拆解后作为小型传动演示装置的组成模块，适配职业院校机械基础课程的齿形啮合展示、创意机械结构科普等场景。从结构功能来看，底部半球形储油基座采用大圆弧面接触设计，放置于水平台面时可依靠自身重力形成稳定支撑，无需额外固定结构即可维持整体直立状态，基座顶面设置的轴座与垂直支撑杆采用过渡配合连接，支撑杆顶端的齿轮安装座预留了标准轴孔，可适配不同模数的小型齿轮替换安装，满足不同展示场景下的齿形演示需求。

　　设计过程中优先考虑了结构的易拆装特性，基座与支撑杆、支撑杆与齿轮之间均采用无紧固件的插接配合结构，无需专用工具即可完成整体组装与拆解，方便搬运存放以及内部结构的展示讲解；齿轮部分的齿形参数参照标准直齿圆柱齿轮参数设计，齿顶高、齿根高均符合通用机械传动的齿形规范，齿面做了圆弧过渡处理，避免尖锐棱角造成的磕碰损伤，同时保留了齿轮的完整啮合形态，可与同模数的标准齿轮完成啮合传动演示，并非仅做外观造型的装饰构件。

　　从安装边界来看，整体结构的水平投影最大直径为基座底部的接触圆直径，垂直方向总高度为基座底面到齿轮齿顶圆的垂直距离，放置时仅需预留大于基座直径10%的水平台面空间即可稳定放置，垂直方向无需额外预留操作空间，适合放置于桌面、展柜等有限空间内使用；基座内部预留了空腔结构，可根据使用需求填充配重物料调整整体重心位置，当需要将该结构作为动态演示装置使用时，可在空腔内加装小型驱动模块，通过支撑杆内部的走线槽布设线路，驱动顶端齿轮缓慢转动，实现动态的齿形展示效果，不会破坏整体外观的完整性。

　　结构的受力路径经过优化，垂直支撑杆采用变截面设计，靠近基座的部分直径更大，可承受齿轮部分的偏转载荷，避免长期放置出现支撑杆弯曲变形的问题，齿轮安装座的位置经过重心配平，齿轮的重心垂线恰好落在基座的支撑面中心范围内，即使受到轻微的水平外力触碰，整体结构也不会出现倾覆问题，日常使用无需额外的固定防护措施。该结构的各部件均采用等壁厚设计，适配3D打印、注塑成型等多种加工工艺，加工过程中无需复杂的脱模结构，各部件的拔模角度均控制在合理范围内，小批量生产时可有效降低加工成本，同时各连接部位的配合公差经过反复校核，既不会出现配合过松导致的结构松脱问题，也不会出现配合过紧导致的组装困难问题，非专业人员也可快速完成组装操作。
