多孔镂空球形装饰结构件设计

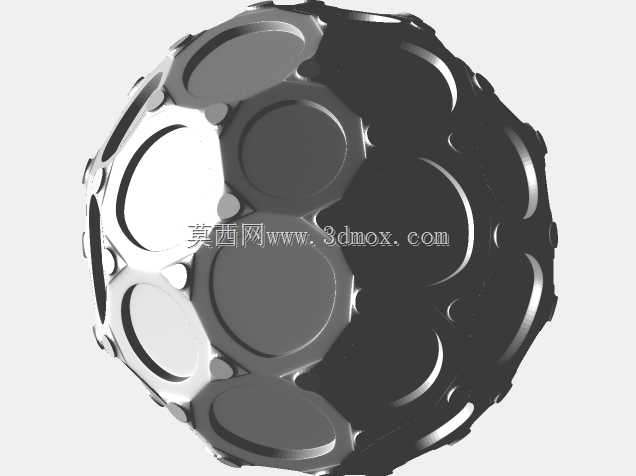

　　这类多孔镂空球形结构，在工业设计与文创产品开发领域有不少落地场景，常见于创意灯具的外罩构件、公共空间的艺术装置单元、3D打印的教学演示样件，也可作为流体管路中的缓流嵌件使用，不同应用场景下对结构的壁厚、开孔尺寸、球面曲率的要求差异较大。从结构设计逻辑来看，整体采用类截角二十面体的几何拓扑作为基础框架，先确定球体的基准外径，再沿球面均匀分布圆形开孔，开孔之间的筋条沿球面法向延伸，保证每一处连接筋的截面厚度均匀，避免3D打印或者注塑成型时出现局部壁厚差过大导致的缩痕、应力集中问题。

　　实际建模过程中，需要先构建基准球体，再通过阵列特征将圆形开孔轮廓均匀排布在球面上，这里要注意相邻开孔的边缘间距控制，若间距过小，筋条强度不足，受外力挤压容易出现断裂；若间距过大，整体的镂空通透感会下降，达不到装饰或者流体通过的设计预期。筋条与开孔边缘的过渡位置做了小圆角处理，不是尖锐的直角衔接，一方面是消除加工时的应力集中点，提升结构抗冲击性能，另一方面也能避免日常使用时的锐边划伤风险，同时圆角过渡能让光影在球面呈现更柔和的过渡效果，提升外观质感。

　　从安装适配的角度来说，这类球形构件如果作为灯具外罩使用，需要在球体的其中一个开孔位置预留安装接口，接口的内径要匹配灯座的固定尺寸，通常会在接口位置做局部加厚处理，保证安装时的连接强度，避免长期使用后出现连接松动脱落的问题；如果作为流体缓流嵌件使用，需要根据管路的通径调整球体的整体外径，保证球体可以顺利嵌入管路腔体，同时开孔的总面积要满足流体通流能力的要求，避免造成过大的管路压损。建模时的曲面连续性需要重点把控，所有筋条的外表面都要与基准球面保持G1连续，不能出现局部的曲面凹陷或者凸起，否则不仅影响外观质感，在3D打印时还容易出现支撑难以去除、表面打磨工作量大的问题。

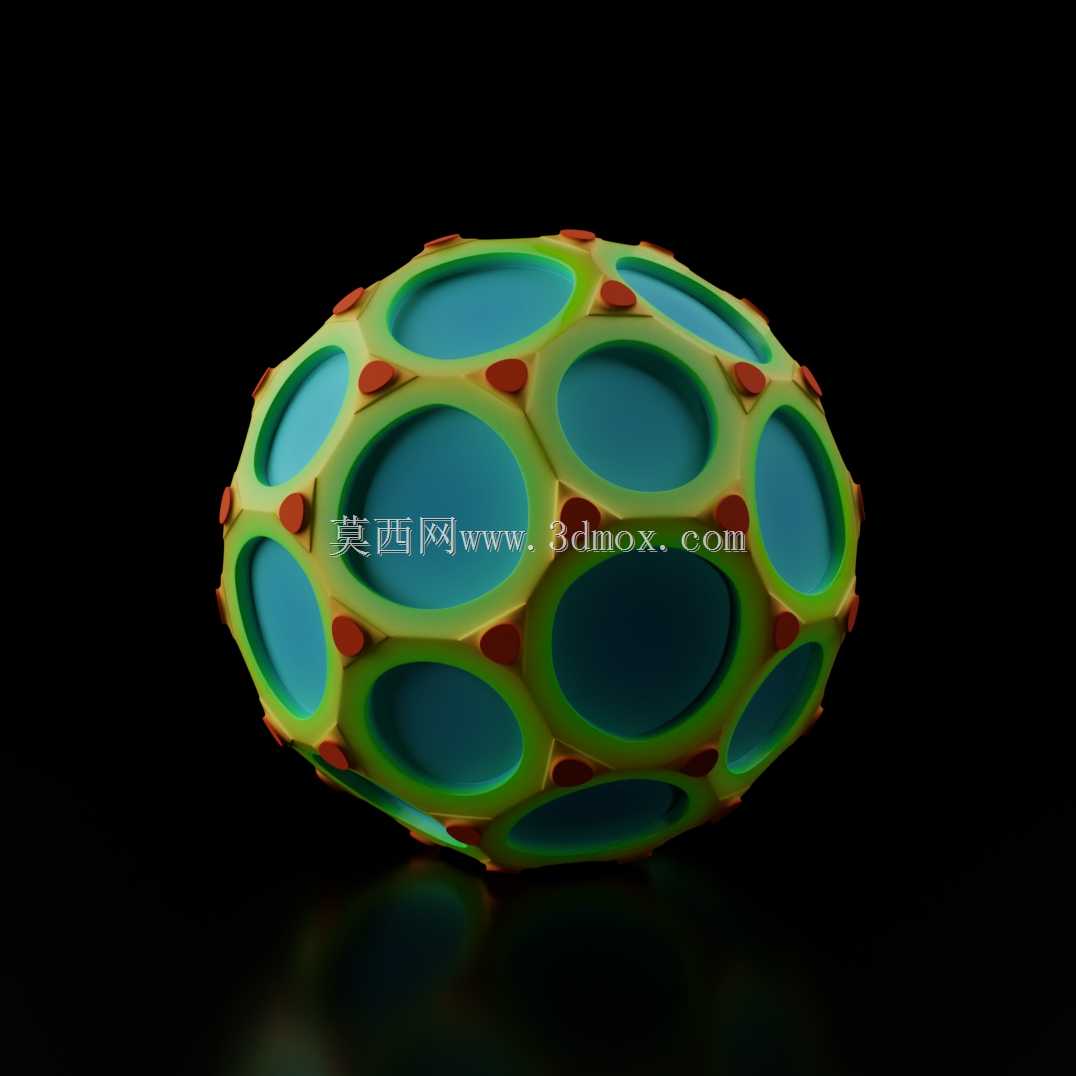

　　相邻开孔之间的红色凸起节点，是结构的应力分散点，相当于在筋条的交叉位置做了局部加厚，将筋条传递的应力均匀分散到整个球面结构上，避免筋条交叉位置出现应力断裂，同时这些凸起节点也丰富了球面的视觉层次，让整体造型不会因为均匀开孔显得过于单调。在做结构验证的时候，需要重点测试球体的径向承压能力，尤其是作为装置构件使用时，要保证在日常搬运、安装过程中，受到常规外力挤压不会出现结构变形，这就要求筋条的厚度不能低于对应成型工艺的最小壁厚要求，如果采用PLA材料3D打印，筋条厚度至少要保证1.5mm以上，如果采用光敏树脂打印，壁厚可以适当降低，但也要保证1mm以上的最小厚度，避免打印过程中出现结构翘曲、成型失败的问题。如果是作为文创摆件使用，球体底部可以设计一个小的平面支撑位，保证摆件放置在平面上时不会出现滚动，支撑位的面积不需要太大，只要能保证重心稳定即可，不会破坏整体的球形视觉效果。这类结构的建模过程也常作为曲面建模、阵列特征、几何拓扑设计的教学案例，帮助初学者理解球面均匀分布特征的构建逻辑，掌握曲面加厚、圆角过渡、结构强度校核的基础方法，理解外观造型与结构性能之间的平衡关系，避免只追求外观效果而忽略结构的可制造性与实际使用强度。
