两自由度铰接式支撑安装基座结构

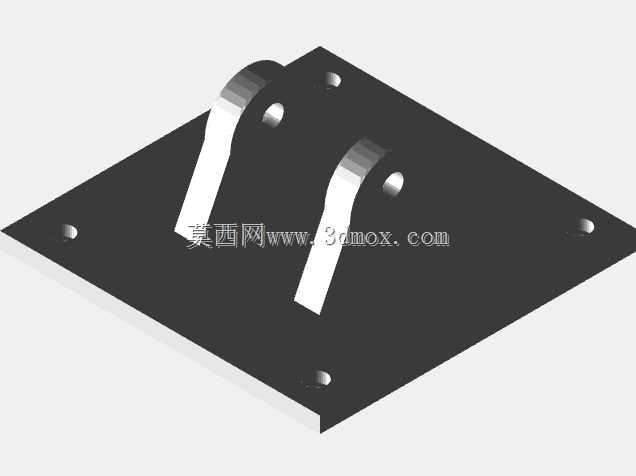

　　在流体控制、小型实验台架、轻型执行机构安装场景中，这类带双铰接耳的支撑基座是实现部件角度可调安装的核心连接件，区别于固定式安装座，它能为被支撑部件提供两个旋转方向的自由度调整空间，适配安装面存在角度偏差、或者工作过程中需要小范围摆角补偿的装配需求。从结构本身来看，基座主体采用方形平板作为承载基底，平板四角预留沉头安装孔，安装时可通过内六角螺栓将整个支座固定在安装基准面上，沉孔设计能够保证螺栓头完全没入板面，不会突出平面干涉被支撑部件的安装，平板的厚度经过受力校核，能够承受铰接耳传递的径向载荷与小范围倾覆力矩，避免长期受力出现板面翘曲变形。

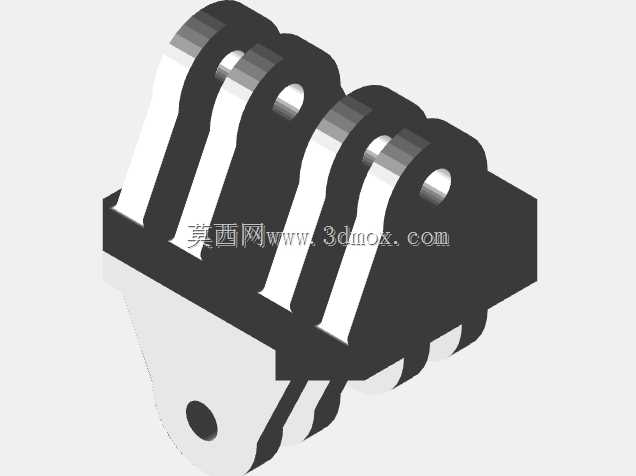

　　平板上方对称布置两个带同轴通孔的铰接耳板，两个耳板的孔位同轴度是加工时的核心控制指标，一旦同轴度偏差超标，穿装铰接销轴后会出现卡滞、转动阻力过大的问题，甚至会在受力时产生额外的附加弯矩，缩短销轴与耳板的使用寿命。耳板与平板的连接采用圆弧过渡结构，而非直角直连，这种设计能够有效降低连接处的应力集中系数，在承受冲击载荷或者交变载荷时，避免应力在直角根部累积导致焊缝开裂或者基材断裂，尤其在阀门配套的阀块安装场景中，管路通断带来的压力波动会产生持续的振动，圆弧过渡的结构能大幅提升支座的抗疲劳性能。

　　设计这类支撑座时，首先要明确被支撑部件的重量、工作时的摆角范围以及最大受力工况，以此来确定铰接耳板的厚度、销轴孔的直径以及平板的整体尺寸，耳板的高度需要保证被支撑部件在最大摆角范围内不会与平板表面发生干涉，两个耳板之间的间距要匹配被支撑部件的铰接端宽度，预留合适的装配间隙，既不能间隙过大导致部件摆动时出现横向窜动，也不能间隙过小导致装配困难、转动卡滞。安装边界方面，方形平板的外形尺寸需要比四角安装孔的分布范围大出足够的余量，保证螺栓拧紧时板面有足够的承压面积，不会压坏安装基准面的表层，沉头孔的深度要适配所选螺栓的头部高度，保证安装后板面平整；铰接耳板的销轴孔需要根据销轴的配合公差选择合适的加工精度，若需要频繁调整角度，可在孔内加装铜套或者自润滑轴承，降低转动过程中的磨损，延长支座的维护周期。

　　在实际应用中，这类两自由度支撑常被用在小型阀门的执行器安装、传感器角度调整支架、轻型气动元件的摆动安装位上，相比固定式支座，它不需要在安装时精准校准角度，可在设备整体装配完成后，通过铰接处的转动调整到最佳工作角度再锁紧销轴固定，大幅降低现场安装的校准难度，也能在设备运行过程中补偿管路热胀冷缩、机架微变形带来的位置偏移，避免连接部位出现应力过载。从建模逻辑来看，构建这个模型时需要先以平板下表面为装配基准面，绘制平板的方形轮廓，切除四角的沉头安装孔，再以平板上表面为基准，对称拉伸两个铰接耳板的实体，在耳板对应位置切除同轴的销轴通孔，最后对耳板与平板的连接处做圆角过渡处理，建模过程中需要重点保证两个耳板孔的同轴度、平板上下表面的平行度，以及安装孔的位置度，这些形位公差直接决定了零件加工完成后能否顺利装配、正常使用。
