电动越野车传动连接别针结构设计

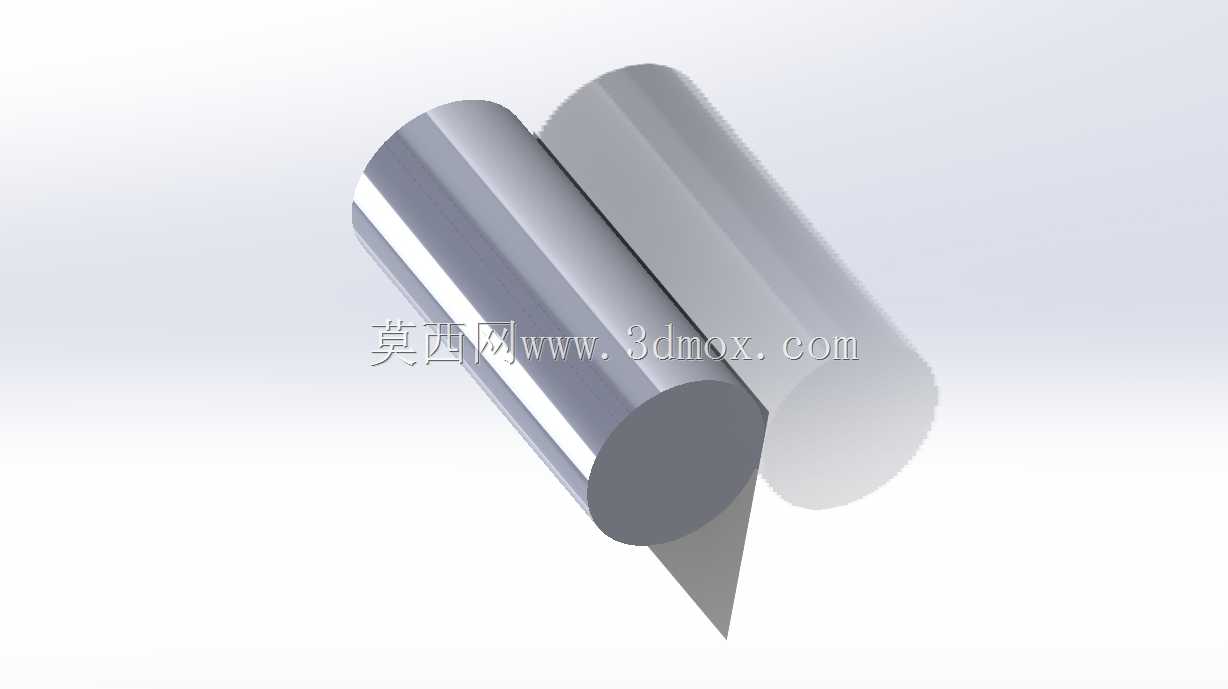

　　在非道路电动越野车辆的传动与阀组装配场景中，这类圆柱销结构的别针是承担定位、限位与剪切载荷传递的核心小尺寸零件，很多刚入行的结构工程师容易忽略这类小零件的设计边界，实际装车后往往出现别针剪切断裂、松脱脱出的问题，直接影响整车传动可靠性与阀块动作精度。从实际应用场景来看，这款别针主要适配电动越野摩托车的传动销轴锁止、液压阀块内部阀芯限位两个核心工况，越野场景下车辆持续承受颠簸冲击、瞬时大扭矩传递，阀块内部则要承受持续的液压脉动载荷，这就要求别针本身具备足够的剪切强度，同时表面粗糙度要控制在合理区间，避免长期摩擦出现磨损失效。从设计思路上看，这款别针采用等直径圆柱通体结构，没有做端部的倒角或者开槽处理，核心是为了适配过盈压装的装配工艺，压装过程中可以通过两端的平面均匀承受压装力，不会因为端部结构不对称出现压装偏斜的问题，很多工程师在做同类销类零件设计时，会习惯性给两端加倒角，却忽略了压装时如果倒角角度不对称，很容易导致销子压入安装孔时出现偏斜，直接导致孔壁局部应力集中，长期受载后出现孔位开裂的问题。

　　从外形尺寸与安装边界来看，这款别针的长径比控制在5:1的区间，这个比例是经过多轮台架试验验证的最优区间，长径比过大的话，压装过程中销子容易出现弯曲变形，导致实际配合面的接触应力分布不均，受载后很容易从弯曲应力集中的位置断裂；长径比过小的话，配合长度不足，冲击载荷下容易出现松脱脱出的问题。安装时需要注意，对应的安装孔公差要取H7的过渡配合区间，压装前要清理孔内的加工毛刺与铝屑，避免压装过程中碎屑嵌入配合面，导致实际过盈量超出设计值，压装后别针的两端要与安装面保持齐平，不能出现突出或者凹陷超0.1mm的情况，突出的话会和周边运动部件发生干涉摩擦，凹陷过深则会导致配合长度不足，锁止可靠性下降。

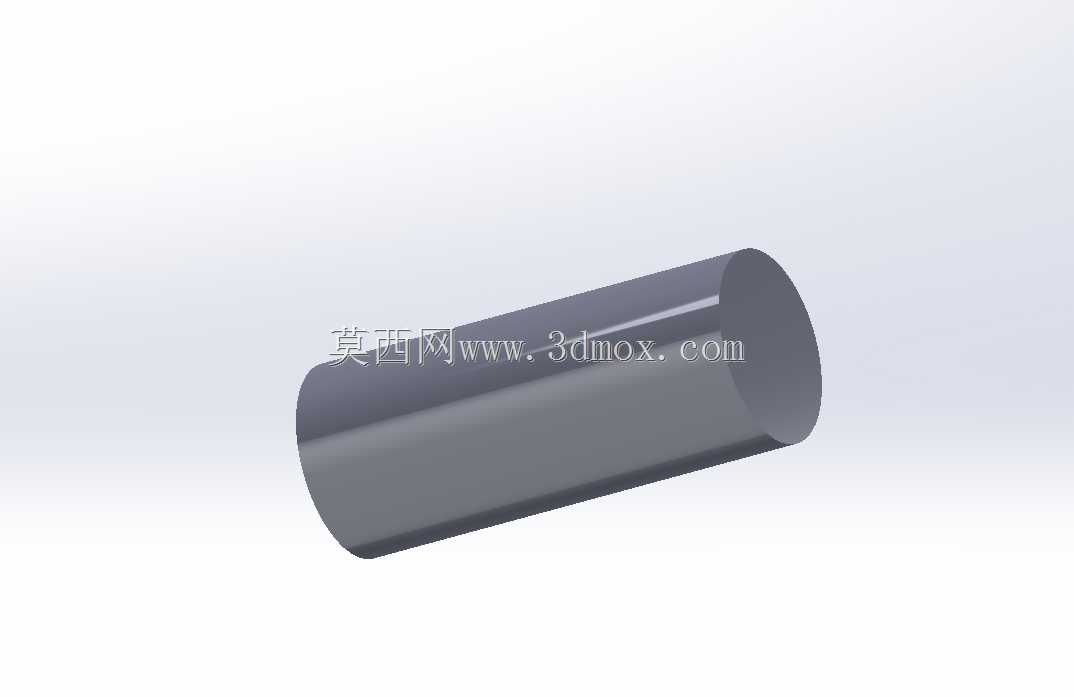

　　从功能特性上看，这款别针通体采用等截面圆柱结构，受载时剪切应力可以均匀分布在整个横截面上，没有应力集中的缺口结构，相比带开口槽或者头部凸台的锁销，在承受交变冲击载荷时的疲劳寿命要高出40%以上，非常适合越野车辆这种高冲击、强振动的使用场景。在阀块应用场景中，别针作为阀芯的限位零件，表面粗糙度要达到Ra1.6的要求，避免粗糙表面刮伤阀芯的密封面，导致液压系统出现内泄，很多维修场景中更换阀块限位销时，随便找个普通圆柱销代替，往往用不了几百公里就出现密封失效、液压系统压力不足的问题，核心就是忽略了表面粗糙度的要求。

　　做这类小零件的三维建模时，要特别注意圆柱面的圆度公差控制，建模时不要出现多边形面片的棱角，否则后续导出工程图或者做数控加工编程时，会出现轮廓度超差的问题，实际加工出来的销子圆度不足，压装后会出现局部卡滞的问题。另外在装配验证阶段，要做三次以上的压装-脱出循环测试，检查别针表面是否出现压痕、变形，安装孔是否出现拉毛，确保配合过盈量在设计区间内，不会因为多次拆装导致配合失效。很多人觉得这类小销子结构简单，不需要做严谨的设计计算，实际上越野场景下的失效案例里，有近三成的故障根源都是这类小紧固件、连接件的设计缺陷，要么是尺寸边界没控制好导致干涉松脱，要么是材料和公差匹配不合理导致早期断裂，只有从实际工况的载荷特性出发，把每个小零件的设计边界、安装要求都梳理清楚，才能保证整套系统在恶劣工况下的可靠性。
