REGZA电视摄像机监视器安装连接适配结构

在桌面影音设备搭建、小型演播室机位布设、家用多屏联动安装这类场景里，经常会遇到第三方相机监视器支架和品牌电视自带安装孔位不匹配的问题，尤其是REGZA系列电视，其右下角预留的支架连接螺孔所在底面并非与屏幕背面完全平行，而是存在3度的倾斜角，常规的直角转接件装上去之后，监视器会出现俯仰角度偏移，要么需要强行掰动支架球头造成锁紧机构过载，要么画面始终存在倾斜偏差，长期使用还会因为应力集中导致螺孔滑牙、支架变形。这个适配结构就是专门针对这个安装痛点设计的，核心作用是抵消电视安装面的倾斜角度，让外接的摄像机监视器支架安装后保持水平基准，不需要额外调整支架的补偿角度，也能避免安装面不贴合带来的连接松动问题。

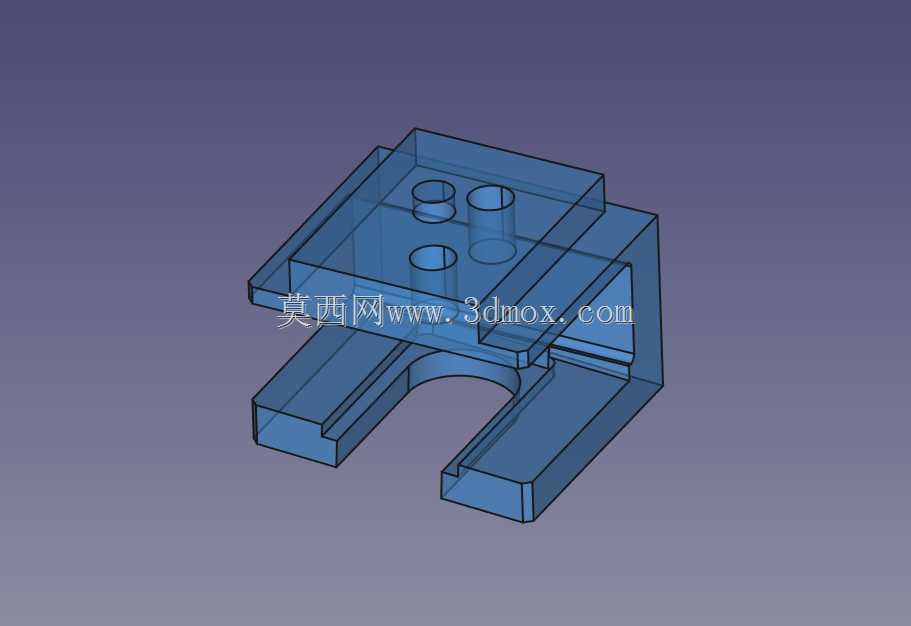

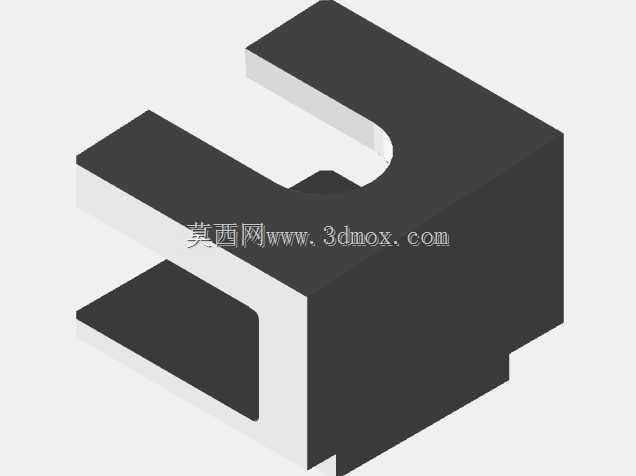

从结构设计来看，整个零件采用一体式块状结构，没有多余的分体拼接部件，减少装配累积误差。上部设置了三个同轴的圆柱通孔，对应支架连接端的固定螺丝孔位，孔位的中心距严格匹配常规小型监视器支架的安装孔距，公差控制在0.1mm以内，保证螺丝可以顺畅穿入，不会出现别劲的情况。下部采用卡槽式结构，卡槽的开口宽度刚好卡在电视右下角的安装凸台位置，卡槽的内底面做了3度的倾斜加工，和电视安装面的倾斜角度完全吻合，安装时贴合面可以做到完全接触，不会出现局部悬空的情况，锁紧螺丝之后受力均匀分布在整个贴合面上，不会因为单点受力压裂电视的塑料外壳。

安装边界方面，整个适配结构的外形尺寸控制得非常紧凑，横向宽度不超过电视右下角边框的突出范围，安装之后不会突出到屏幕可视区域前方，也不会遮挡电视侧面的接口，不会影响HDMI线、电源线的插拔。卡槽的深度经过反复校核，刚好卡在安装凸台的加强筋位置，不会过度深入碰到电视内部的电路板，也不会因为深度不够导致卡接不牢出现晃动。上部的支架安装面是完全水平的基准面，表面粗糙度控制在Ra3.2，保证支架安装之后和适配结构之间没有间隙，锁紧之后不会出现相对转动。

设计过程中首先对REGZA电视的安装面做了实际测绘，确认了倾斜角度的实际数值，避免按照标称值设计出现角度偏差，然后模拟了安装之后的受力情况，当监视器重量在1kg以内时，整个结构的最大变形量不超过0.05mm，完全满足使用刚度要求，不会因为长期承重出现塑性变形。结构的边角都做了R1的圆角处理，安装的时候不会划伤手，也不会刮花电视的外壳表面。所有的孔位都做了倒角处理，螺丝穿入的时候可以自动导正，即使安装的时候有微小的位置偏差也能顺利锁紧。

实际使用的时候，只需要先把适配结构的卡槽卡在电视右下角的安装凸台上，对准电视上的预装螺孔，用一颗M4的螺丝从适配结构下部的预留孔穿入锁紧，把适配结构固定在电视上，之后再把摄像机监视器的支架通过上部的三个孔位用螺丝固定在适配结构上，就可以完成安装，整个过程不需要对电视或者支架做任何改装，也不需要额外的定制零件，安装完成之后支架的安装基准面保持水平，监视器调整角度的时候不需要额外补偿倾斜量，锁紧之后画面不会出现缓慢偏移的情况，长期使用的稳定性比用垫片垫平的方式好很多，也不会出现垫片移位、脱落的问题。
