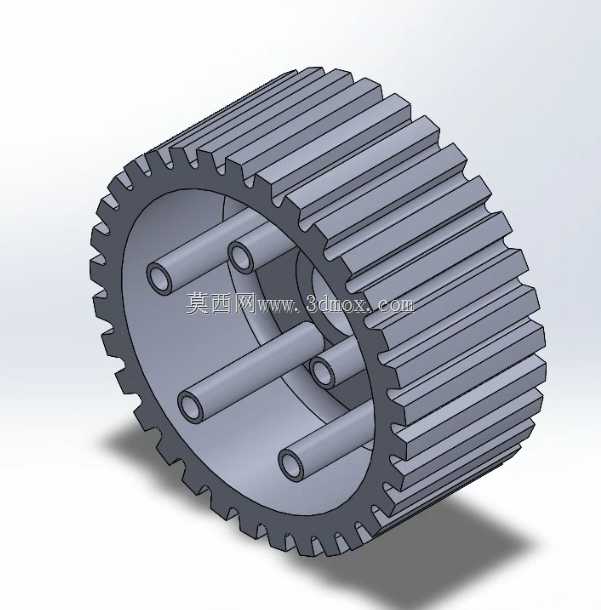

在动力传动系统的扭矩传递链路中,离合器轮毂是承担动力接合、断开与扭矩传导的核心承载零件,这类带33齿外啮合结构的轮毂,常见于中小功率的手动变速器、工业离合器总成以及部分工程机械的变速机构中,直接决定了动力切换过程的平顺性与大扭矩传递时的结构可靠性。从实际装配场景来看,该零件的外齿采用直齿圆柱齿形设计,齿向与轮毂轴线保持平行,这种齿形选择的核心考量是加工工艺性与轴向滑移的适配性——当离合器需要完成接合动作时,配合的齿套可以沿轴向顺畅滑入啮合位置,不会因为斜齿产生的轴向分力造成卡滞,同时直齿的加工可以通过滚齿、插齿工艺一次成型,后续热处理后的齿形修磨难度也更低,适合批量生产的零部件精度控制。

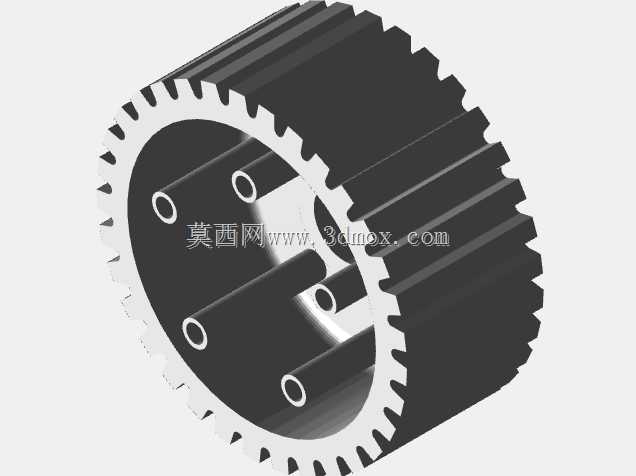

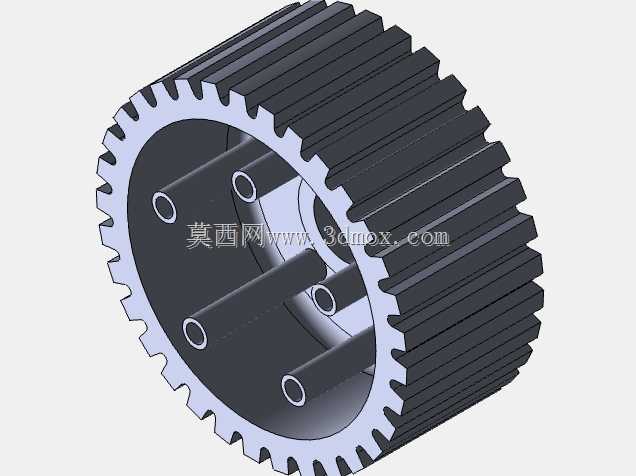

观察零件的内部结构可以发现,轮毂中心设置有同轴的定位基准孔,圆周方向均匀分布的多组轴向通孔,一方面是为了减轻零件整体自重,降低旋转过程中的转动惯量,减少离合器接合瞬间的冲击载荷,另一方面这些通孔也可以作为润滑油的导流通道,让变速器内的齿轮油可以顺着孔道流到啮合齿面与配合花键位置,持续带走摩擦产生的热量,避免高负荷工况下齿面出现胶合失效。内部径向分布的支撑柱结构,是连接轮毂内圈与外圈齿部的核心承载结构,柱体的位置经过受力仿真优化,刚好对应外齿啮合时的载荷传递路径,能够将齿面受到的径向力与圆周切向力均匀分散到中心安装基准上,避免局部应力集中造成的轮毂开裂。
从安装边界来看,该轮毂的轴向长度与外齿齿宽经过匹配设计,齿宽尺寸既保证了全啮合状态下的接触面积足够传递额定扭矩,不会因为齿面接触应力过大造成点蚀,又预留了足够的轴向滑移行程,满足离合器分离状态下的安全间隙要求,避免出现半联动的拖滞问题。轮毂的两端端面都设计有导入倒角,尤其是外齿的齿端倒角,能够在齿套与轮毂接合时起到导向作用,即使存在小范围的转速差,也能顺利滑入啮合位置,减少打齿的风险。内孔的尺寸公差与配合轴径保持过渡配合要求,装配时通过压装或者键连接实现周向固定,保证轮毂与轴之间不会出现相对转动,避免扭矩传递过程中的回程间隙。
在实际工况适配中,33齿的齿数选择是经过传动比匹配计算确定的,这个齿数可以和配合的接合齿圈形成整数传动比,避免长期运转过程中因为齿数互质造成的局部齿面异常磨损,让每个齿的啮合频率均匀分布,提升整体传动的平稳性。齿部的模数选择兼顾了扭矩承载能力与结构紧凑性,模数过小会导致齿根强度不足,大扭矩下容易出现断齿,模数过大则会增大零件的径向尺寸,造成整个离合器总成的体积冗余,不符合传动系统轻量化、紧凑化的设计趋势。零件的材料选择通常会采用中碳合金钢,经过表面渗碳淬火处理后,齿面硬度可以达到高耐磨要求,而芯部保持足够的韧性,能够承受接合瞬间的冲击载荷,不会因为脆性过大出现崩齿问题。
从结构设计的细节来看,齿根位置都做了圆角过渡处理,避免机加工过程中产生的刀痕造成应力集中,同时圆角结构也能减少热处理过程中的淬火裂纹风险。内部支撑柱与内外圈的连接位置同样设置了铸造或者机加工的圆角,让力的传递路径更加平缓,不会在转角位置出现应力突变。轮毂的外圆齿顶圆做了严格的同轴度控制,保证旋转过程中不会出现偏摆,减少啮合过程中的噪音与振动。这类零件在设计完成后,通常需要通过动平衡测试,尤其是在高转速运转的传动场景中,微小的不平衡量都会被放大,造成整个传动系统的振动,因此在结构设计时就通过对称分布的通孔与支撑柱,尽可能减少初始不平衡量,降低后续动平衡校正的工序成本。
