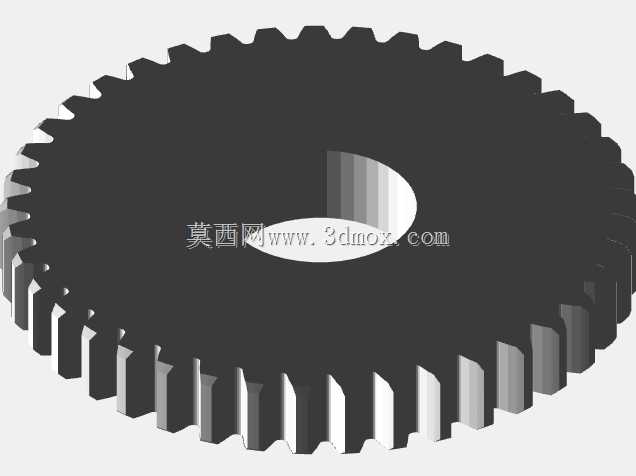

41齿直齿圆柱传动齿轮结构

　　在流体控制类阀门的阀杆驱动模组、仪器仪表的力矩传递机构中，这类41齿直齿圆柱齿轮是核心的传动执行部件，主要承担定传动比旋转力矩传递的功能，可将手动输入的扭矩或者驱动电机输出的动力，稳定传递到阀块的启闭执行端，保证阀瓣、阀芯动作的同步性与位置精度，避免传动过程中出现打滑、传动比偏移导致的阀门开度控制失准问题。从结构设计层面来看，该齿轮采用标准渐开线齿形设计，齿向为直齿平行于齿轮轴线，这种齿形设计的优势在于加工工艺成熟，啮合过程中无轴向分力，支撑轴承仅需承担径向载荷，可有效降低支撑结构的设计复杂度，同时装配时的轴向对位容错率更高，适合阀块这类内部安装空间紧凑、轴向尺寸受限的应用场景。

　　齿轮中心设置同轴安装通孔，孔壁与齿顶圆、齿根圆保持严格的同轴度公差，安装时可直接套接在阀杆的定位轴段上，通过键连接实现周向固定，避免齿轮与轴之间出现相对转动导致的传动间隙累积。齿宽尺寸经过匹配计算，在保证足够齿面接触强度的前提下控制轴向占用空间，不会超出阀块内部的安装腔边界，装配后齿轮端面与腔体内壁预留有合理的轴向窜动间隙，避免运转过程中出现端面摩擦卡滞。齿根部分采用标准圆角过渡设计，可有效分散齿根处的弯曲应力，避免频繁正反转切换过程中齿根出现疲劳裂纹，延长部件在阀门频繁启闭工况下的使用寿命。齿顶圆边缘做了微小倒角处理，既可以去除加工过程中产生的毛刺飞边，也能在齿轮啮合入位时起到导向作用，降低装配难度，避免齿顶磕碰损伤啮合面。

　　在实际选型匹配过程中，需要重点核对该齿轮的模数、压力角参数与配对齿轮的参数一致性，保证啮合侧隙处于合理区间，侧隙过大会导致传动回程误差增大，影响阀门开度的控制精度，侧隙过小则会出现啮合卡滞、运转阻力增大的问题，甚至会在低温工况下因材料热胀出现齿面抱死的故障。该齿轮的啮合传动比稳定，传动效率可达98%以上，适合中低速、中等载荷的仪表阀门传动场景，不需要额外设置轴向止推结构，可简化整个阀块传动链的结构设计，减少零部件数量，降低整体装配与维护成本。

　　在三维建模过程中，齿形的渐开线轮廓通过参数化方程生成，严格保证齿距累积误差、齿形公差符合通用机械传动的精度要求，每个轮齿的齿厚均匀一致，啮合时可保证多齿同时接触承载，分散单齿承受的载荷，避免局部应力集中导致的断齿故障。齿轮的端面与安装孔的垂直度公差也做了严格控制，避免安装后出现齿向偏斜，导致轮齿局部接触、齿面偏磨的问题，长期运转下也能保持稳定的传动精度，不会出现异常噪音、振动增大的情况。这类直齿轮除了应用在阀块传动结构中，也可适配小型仪器仪表的进给机构、手动调节机构的力矩传递场景，只要参数匹配、安装边界符合要求，即可直接替换同规格的传动齿轮，不需要对周边安装结构做额外修改，通用性较强。
