海滩清洁用可堆叠5加仑烟蒂侧架结构

这款侧架结构适配标准5加仑桶体，主要服务于户外海滩公共区域的烟蒂分类回收场景，解决零散烟蒂收集后转运、存放、堆叠过程中的容器适配问题。在实际户外清洁作业中，清洁人员完成零散烟蒂捡拾后，需要将收集的烟蒂暂存于容器内，待集中后转运至回收处理点，传统无侧架的桶体在堆叠存放时容易出现滑移、倾翻，且冲洗后桶内积水难以排出，容易残留异味，同时零散桶体在运输过程中占用空间大，单次转运数量受限。

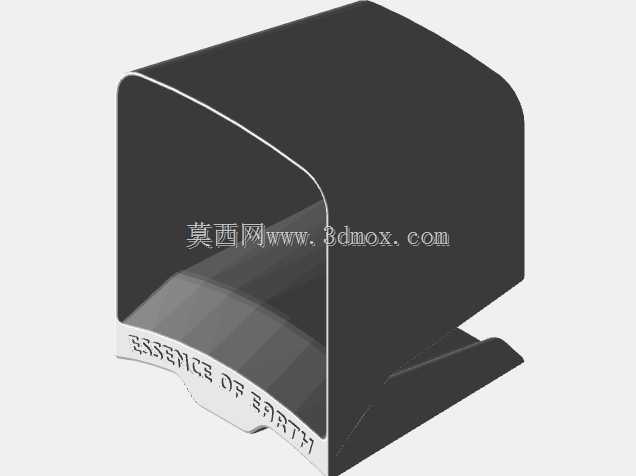

设计过程中首先调整了桶体的整体轮廓，将原有偏圆润的截面优化为接近正方形的形态，在不改变整体外廓安装边界的前提下，最大化提升单桶的承载容积，同等占地面积下可多容纳约15%的烟蒂存量，适配海滩区域高峰时段的烟蒂收集量需求。针对堆叠需求，将所有垂直壁面设置了不小于3度的拔模斜度，上下桶体堆叠时可通过侧壁的斜面实现自定位，无需额外的定位卡扣即可保证堆叠稳定性，多桶叠放时不会出现侧向滑移，可在狭小的临时存放点内垂直叠放多组容器，大幅压缩存放占用空间。

结构强度方面，在支撑桶体的长臂位置增加了预弯曲结构，替代原有平直臂的设计，通过结构形变预存应力，提升长臂的抗弯折刚度，在桶内满载烟蒂的情况下，长臂位置的形变量控制在0.8mm以内，不会出现臂体断裂、桶体脱落的问题。针对清洁后的干燥需求，在桶体底部增设了阵列排布的沥水孔，清洁人员冲洗桶体后，残留的水分可通过底部孔位自然沥出，避免桶内积水滋生细菌、残留烟蒂异味，同时堆叠状态下上层桶的沥水可顺着下层桶的斜面流出，不会积存于桶内。

考虑到3D打印的生产适配性，整个结构去除了原有设计中用于加固的多余孔位，让所有壁面厚度保持均匀一致，打印过程中不会出现壁厚突变导致的翘曲、填充不均问题，无需额外添加支撑结构即可完成打印，打印完成后仅需去除底部 raft 即可直接投入使用，大幅降低单件的打印耗时与材料损耗。桶顶位置预留了平整的标识印制区域，可直接印制回收项目的相关标识，无需额外粘贴标签，避免户外环境下标签脱落、字迹模糊的问题。

安装边界上，该侧架与标准5加仑桶的配合间隙控制在1.2mm，既可以轻松套入桶体实现固定，又不会在搬运过程中出现松脱，整体外廓尺寸与标准5加仑桶保持一致，可适配现有桶体的运输货架、收集点位的放置空间，无需对现有存放、转运设施做额外改造。在实际作业测试中，单组侧架搭配桶体可容纳约1200个收集的烟蒂，6组桶体垂直堆叠后整体高度控制在1.8米以内，符合人工搬运取放的高度范围，清洁人员无需借助登高工具即可完成最上层桶体的取放操作。沥水孔的孔径设置为4mm，既可以保证沥水效率，又不会让桶内的烟蒂从孔位掉落，避免二次污染。支撑臂的弯曲弧度经过反复迭代，在保证强度的前提下不会突出桶体侧面，堆叠时相邻桶体之间不会出现臂体干涉的问题，叠放后整体的同轴度偏差控制在2mm以内，长时间存放也不会出现倾斜垮塌。
