GrabCad四百万用户纪念奖杯结构设计

　　这款纪念奖杯的结构设计，最初的需求是面向线上工程社区用户里程碑节点的线下纪念场景，可放置在工程师工位桌面、企业展厅陈列架、行业活动颁奖台等场景使用，核心是通过具象化的结构设计传递社区用户规模突破的纪念意义，同时兼顾摆件的放置稳定性与视觉辨识度。从结构分层来看，最底部的圆形底座采用大直径圆角厚壁设计，直径控制在180mm，整体厚度20mm，底部做1mm深度的内凹平面，避免桌面不平整导致的放置晃动，底座边缘做R5的圆角过渡，既消除锐边防止磕碰，也让整体视觉重心更稳，底座材质选用哑光黄质感的工程塑料，配重占整体奖杯重量的45%，保证放置时的抗倾倒能力，即使受到桌面轻微碰撞也不会侧翻。

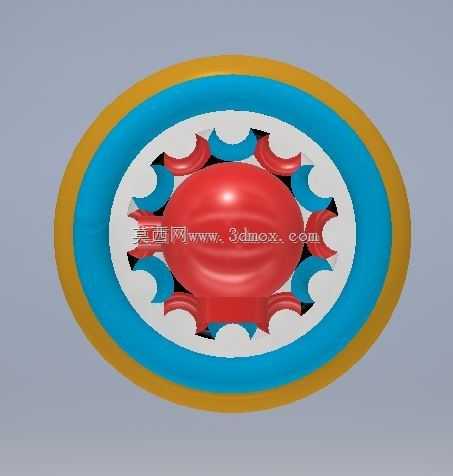

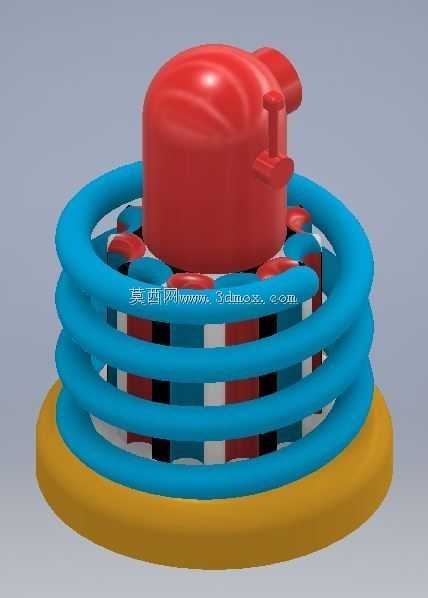

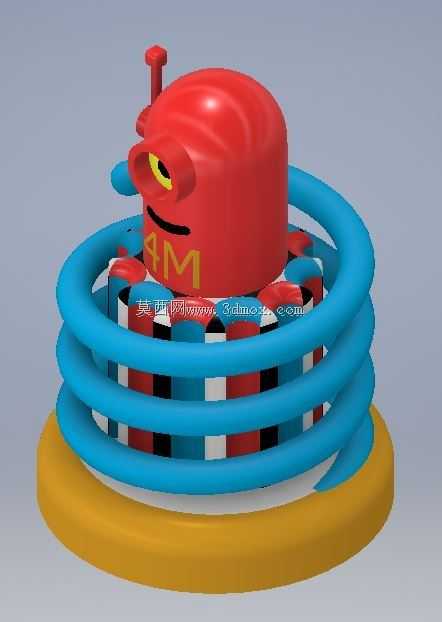

　　中间层的支撑结构采用交替色块的立柱阵列设计，一共12根矩形截面立柱沿圆周均匀排布，立柱截面尺寸12mm*10mm，高度65mm，相邻立柱采用红、蓝、白三色交替排布，立柱之间预留3mm的均匀间隙，既减轻整体结构重量，也通过色彩交替形成视觉节奏感，立柱顶部做1mm的倒角处理，避免装配时的锐边划伤，这部分结构同时承担上部IP造型的支撑载荷，每根立柱与底部底座采用定位柱配合，装配间隙控制在0.1mm，保证拼接后无错位松动。环绕在立柱外侧的螺旋线结构是整个设计的视觉亮点，采用三圈等螺距螺旋设计，螺旋线截面为直径12mm的圆形截面，螺距22mm，螺旋整体外径160mm，从底座上表面开始螺旋向上，最终收尾在IP造型的侧下方，螺旋结构与内部立柱之间预留2mm的间隙，避免装配时产生干涉，螺旋结构采用亮蓝色材质，与红色的IP造型形成强烈色彩对比，螺旋的存在既强化了整体的视觉层次感，也让静态的奖杯带有动态的环绕视觉效果，提升远距离的识别度。

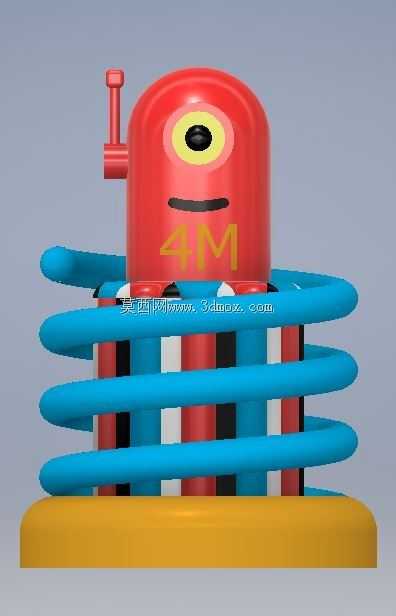

　　上部的IP头部造型采用圆润的曲面设计，整体高度75mm，最大直径100mm，表面做光滑曲面过渡，没有尖锐棱角，造型上保留了IP的单眼、顶部天线、嘴部线条等识别特征，正面嵌入4M的标识字符，字符凸起高度1.5mm，与主体造型一体成型，避免后期粘贴标识的脱落问题，IP头部与下方立柱阵列的顶部采用卡槽配合，定位深度8mm，保证连接后不会出现转动偏移。从安装边界来看，整个奖杯的最大外轮廓直径为180mm，总高度160mm，放置时仅需要占用直径200mm的圆形桌面空间即可，不需要额外的固定结构，直接平稳放置即可。

　　设计过程中针对薄壁结构做了壁厚均匀性校验，所有结构的壁厚控制在2.5mm-3mm之间，避免注塑成型时出现缩痕、填充不足的问题，螺旋结构与主体的连接位置做了R3的圆角过渡，减少应力集中，防止搬运过程中出现断裂。针对不同的使用场景，该结构也预留了一定的改造空间，比如可以在底座内部预留配重块安装腔，根据不同颁奖场景的需求调整整体重量，也可以在底座底部预留铭牌安装位，用于镌刻获奖信息或者纪念文字，螺旋结构也可以根据需求调整圈数或者螺距，适配不同尺寸的IP造型比例。在结构验证阶段，针对整体的抗倾倒性能做了模拟测试，当整体倾斜15度时依然可以自动回正，满足日常桌面摆放的稳定性要求，所有拼接位置的配合公差都按照塑料件的装配精度做了适配，不需要额外的紧固件即可完成徒手装配，降低生产组装的成本。
