阀用平流层式阀芯结构设计

在流体管路控制系统的阀件设计中，阀芯作为直接调控介质通断、流量与压力的核心执行元件，其结构形态直接决定阀件的流阻特性、调节精度与运行稳定性，这款平流层式阀芯结构，正是针对小通径管路中介质稳流调节需求开发的专用结构件。从实际应用场景来看，这类结构多适配于小口径仪表阀、精密节流阀以及实验管路的流量微调阀组，常见于实验室流体试验台、小型化工配料管路、医用流体输送设备的阀块集成系统中，区别于常规锥面、球面密封的阀芯结构，该设计通过多段变径的球状凸台结构，实现介质流经阀芯时的逐层整流，避免介质在阀口处形成紊流、涡旋，降低流致振动带来的阀件啸叫与密封件磨损问题。

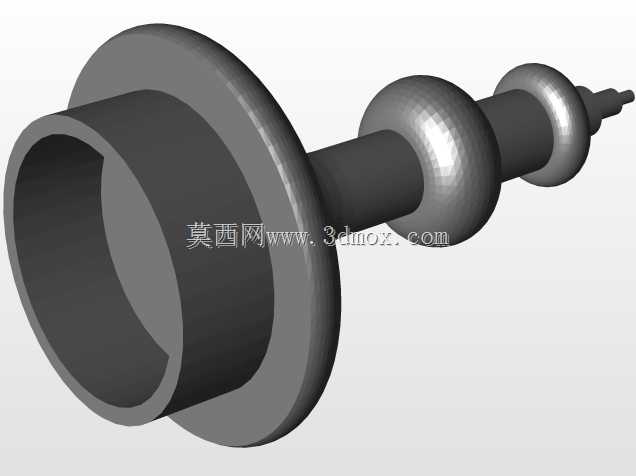

从功能特性上看，该阀芯一端为大直径圆柱安装段，可直接嵌入阀杆的安装腔体内，通过过盈配合或者侧面顶丝实现周向与轴向固定，安装段的空心结构可有效降低阀芯整体重量，减少阀杆驱动的负载，同时也能在部分工况下作为介质导流的缓冲腔，削弱入口介质的压力脉动。阀芯的工作段采用三段式球状凸台与圆柱段交替的结构设计，每一段球状凸台的直径沿介质流动方向逐级递减，当阀芯在阀腔内做轴向位移时，不同直径的凸台会与阀座内壁形成不同开度的环形过流间隙，介质每经过一级凸台就会完成一次流速均化，避免局部流速过高造成的阀座冲蚀，同时逐级递减的过流面积也能让流量调节的线性度更好，不会出现小开度时流量突变的问题，适合需要精准微调流量的工况。

在设计思路上，这款结构没有采用常规的单锥面节流设计，而是参考了流体力学中的多层整流原理，将原本单级节流的压力降分散到多级凸台之间，每一级凸台承担一部分压差，这样可以有效降低阀口处的气蚀风险，尤其是在输送低压易汽化介质或者存在进出口压差较大的工况下，多级节流的结构能避免介质在阀口处因为压力骤降析出气泡，气泡溃灭造成的阀芯表面点蚀问题，大幅延长阀芯的使用寿命。球状凸台的曲面设计也有实际考量，相比直角台阶结构，球面过渡可以让介质流动的转向更平缓，减少局部阻力损失，同时球面与阀座接触时的密封比压分布更均匀，不会出现直角棱边容易磨损、密封失效的问题。

从安装边界与尺寸适配来看，该阀芯的最大外径位于端部的安装法兰段，这个尺寸决定了其适配的阀腔最小内径，安装时需要保证阀芯与阀杆的同轴度控制在0.02mm以内，避免阀芯偏心造成的单侧凸台磨损过快，工作段的最小直径位于阀芯最前端，对应阀件全关位置的密封配合面，安装时需要预留足够的轴向行程余量，保证最前端的柱段能完全伸入阀座的密封孔内，实现可靠截流。阀芯的轴向总长度需要匹配阀块的安装深度，避免阀芯行程不足导致无法全开或者全关，安装段的内孔直径与阀杆的配合间隙需要控制在0.01-0.03mm之间，间隙过大会造成阀芯晃动，影响调节精度，间隙过小则会增加装配难度，在温度变化较大的工况下还可能出现卡滞问题。

在实际选型适配时，需要注意该结构的阀芯更适配洁净度较高的介质工况，因为多级凸台之间的环形间隙较小，如果介质中含有较多固体颗粒杂质，容易卡在凸台与阀座的间隙中，造成阀芯卡涩或者密封失效，因此在含杂质的管路中使用时，需要在阀前加装精度不低于80目的过滤装置。另外该结构的流阻特性相比常规阀芯更低，在相同开度下的介质流量更大，进行阀组流量匹配计算时，不能直接套用普通锥面阀芯的流量系数，需要根据实际的凸台尺寸重新核算过流面积，避免出现流量调节范围不符合系统要求的问题。从建模实现的角度来看，该结构的建模难点在于多级球面与圆柱段的同轴度保证，以及球面过渡处的曲率连续性，建模时需要以阀芯的中心轴线为统一基准，所有回转面的草图都约束在同一基准轴上，避免出现不同轴导致的后续加工尺寸偏差，球面的半径需要与配合的阀座内径做匹配校核，保证接触时的密封面宽度在0.5-1mm之间，密封面过宽会增加阀门的启闭力矩，过窄则容易造成密封面压溃损坏。
