工业管路用手动管挤压装置结构设计

在小口径柔性管路的流体控制场景中，这类手动管挤压装置的应用覆盖了实验室流体输送、小型化工试剂管路、食品级软料输送、医疗废液导流等多个对管路通断、流量调节有低成本需求的场景，相比传统穿接式阀门，它不需要切断管路串接元件，直接卡装在软管外侧即可完成控制动作，大幅降低了管路改造的拆装成本，也避免了管路接口处的漏液隐患。从实际使用逻辑来看，该装置核心功能是通过机械挤压动作将柔性管路的通流截面压合封闭，或是通过调整挤压行程改变通流截面大小，实现管路的通断切换与流量线性调节，操作时无需额外工具，手动旋转顶部的旋钮结构即可带动挤压执行件下行，挤压过程中受力均匀，不会因为局部应力集中割伤软管外壁，能有效延长配套软管的使用寿命。

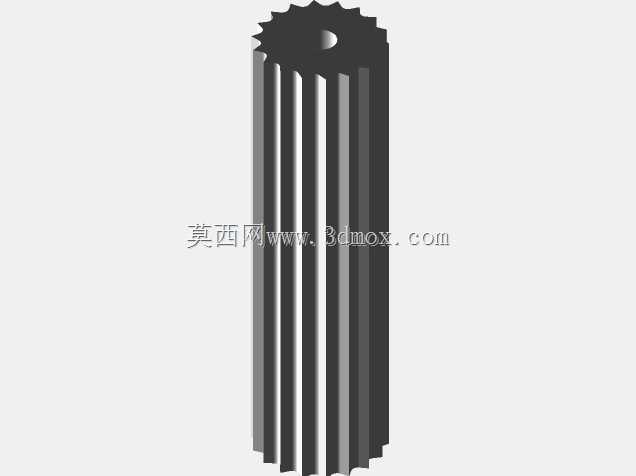

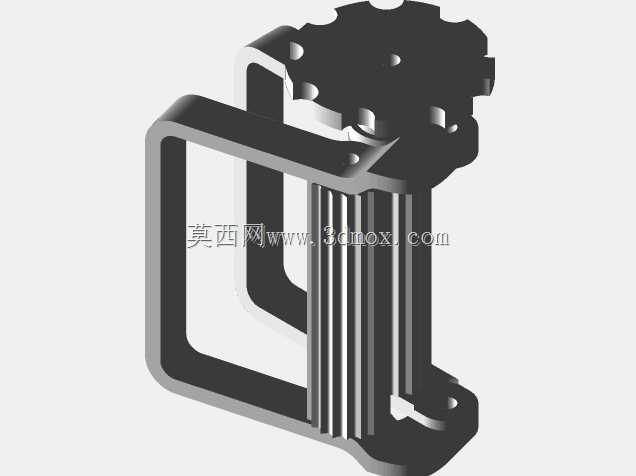

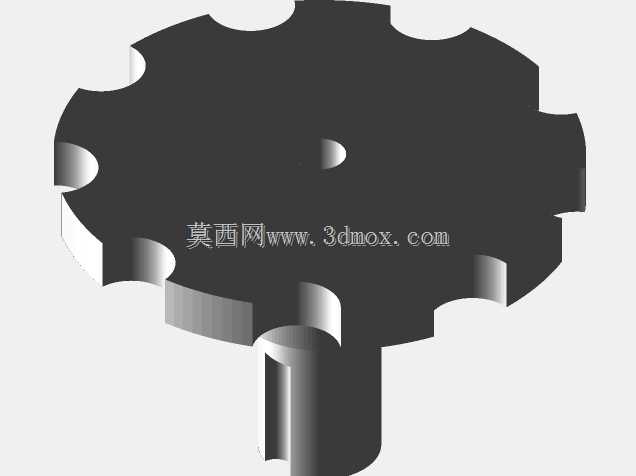

从结构设计思路来看，整体采用C型开放式框架作为承载主体，这种结构的优势在于安装时可以直接从软管侧方卡入，不需要将软管两端拆开穿入装置，框架的开口尺寸匹配常规小口径软管的安装空间，框架背部的定位结构可以贴靠安装基准面，预留的安装孔位支持螺丝固定在设备面板、支架平面上，安装边界清晰，不会和周边的管路接头、固定件产生干涉。顶部的旋钮采用大直径带防滑槽的结构设计，手动旋转时的力臂足够长，不需要太大的握持力就能输出足够的挤压力，即使是戴防护手套操作也能稳定施力，不会出现打滑问题。中间的挤压执行件采用多筋条平行压合结构，和软管接触的压合面做了圆角过渡处理，压合时筋条之间留有均匀的间隙，既能保证管路被完全压合截断，又不会因为整面压合导致软管粘连，长期使用后松开旋钮时管路能快速恢复通流，不会出现残余压合导致的流量不足问题。

在尺寸适配层面，该装置的框架内空宽度匹配常用的4-12mm外径柔性软管，包括硅胶管、PVC软管、橡胶管等常见的柔性输送管路，挤压行程覆盖0-10mm的调节范围，完全满足小口径软管从完全通流到完全截断的行程需求，整体外形紧凑，安装后突出安装面的尺寸较小，在密集排布的管路组中也能灵活布置，不会占用过多的设备内部空间。框架的受力部位做了加厚处理，长期反复挤压动作下不会出现框架变形，保证压合行程的精度，避免因为框架形变导致压合力不足、管路漏液的问题。和传统的管夹阀相比，这种结构的零件数量更少，没有复杂的密封件、穿接结构，日常维护只需要定期检查压合面的磨损情况即可，不需要更换密封易损件，在低压力、小流量的柔性管路场景中，可靠性远高于同规格的串接式阀门，尤其是在需要频繁通断、调节流量的工位，这种外置式的挤压结构不会和管路内的流体直接接触，完全避免了阀门流道的积液、残留问题，对于输送易结晶、易残留介质的管路来说，能大幅降低管路堵塞、介质交叉污染的风险。

在实际选型适配时，需要注意确认配套软管的壁厚和硬度，对于邵氏硬度较高的软管，可以适当调整旋钮的拧紧力矩，保证压合面能将管路完全压闭，对于薄壁软管则不需要过大的拧紧力矩，避免压伤管壁。装置的固定方式除了背部的螺丝孔固定，也可以根据安装场景采用扎带捆绑、卡扣固定等方式，适配不同的安装基面，不需要专门加工安装位，在临时管路搭建、实验装置改装等场景中，能大幅缩短安装调试的周期。从结构建模的细节来看，所有的棱角位置都做了倒角处理，没有尖锐的毛刺结构，安装操作时不会划伤操作人员，也不会割伤相邻的软管，各个活动部件之间的配合间隙控制合理，旋转旋钮时没有卡顿、旷量，挤压动作的线性度好，能精准控制管路的通流面积，实现小流量的精细调节，满足滴定、微量输送等场景的流量控制需求。
