Arduino控制三分类垃圾自动分拣装置

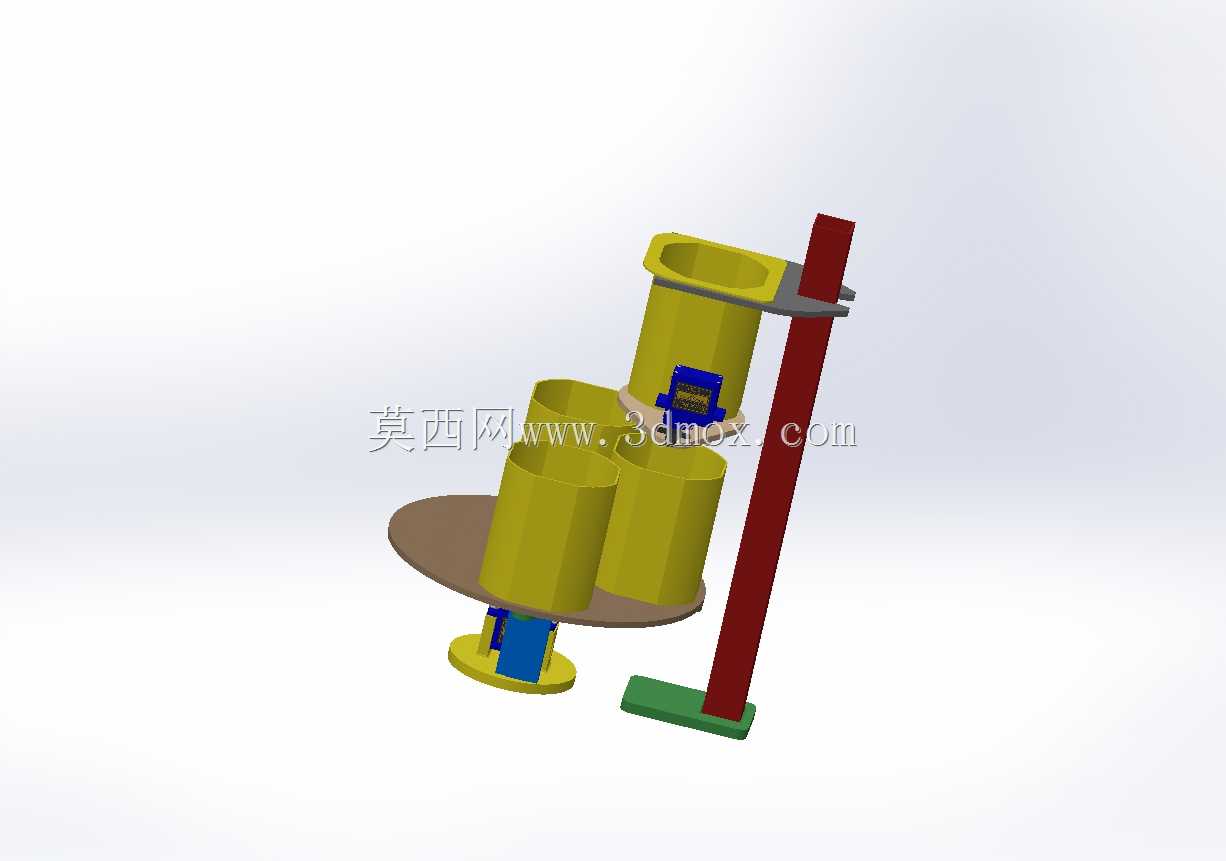

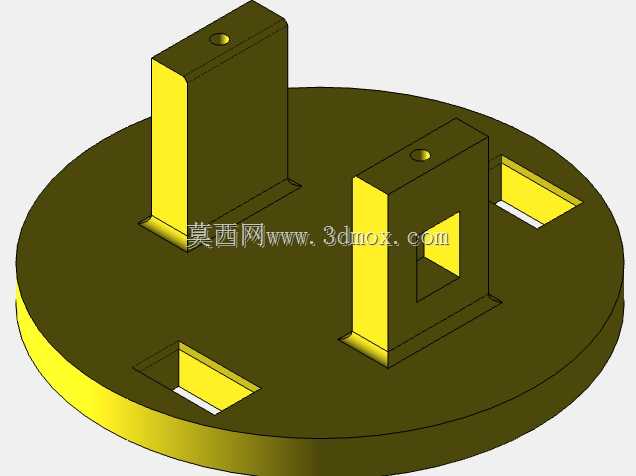

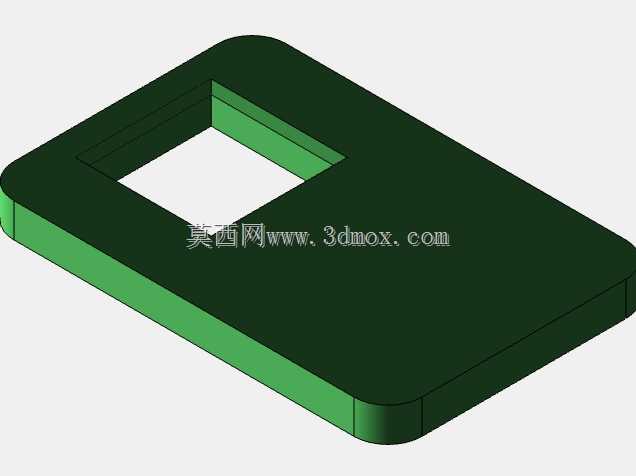

　　这套基于Arduino控制的三分类垃圾分拣装置，主要面向小型办公场景、校园创客实践场景以及家庭垃圾分类试点场景的轻量化分拣需求，区别于工业级大型垃圾分拣线的重负载、高吞吐量设计，该装置主打小体积、低功耗、易部署的特性，可放置在桌面或边角台面上完成常见小型垃圾的类别识别与分仓投放动作。从结构组成来看，装置核心分为识别检测单元、执行驱动单元、储料仓单元、支撑机架四个部分，支撑机架采用立式单立柱搭配圆形旋转托盘的布局，立柱底部设置方形安装底座，通过四个角点的安装孔可直接固定在木质或金属台面上，安装边界控制在300mm见方的区域内，整体垂直高度不超过450mm，不会占用过多桌面操作空间。

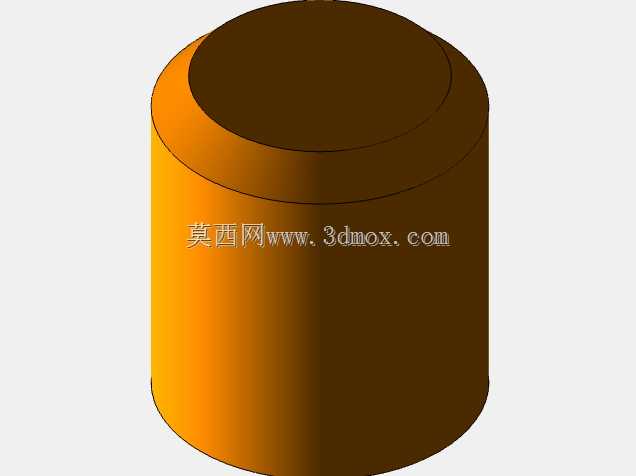

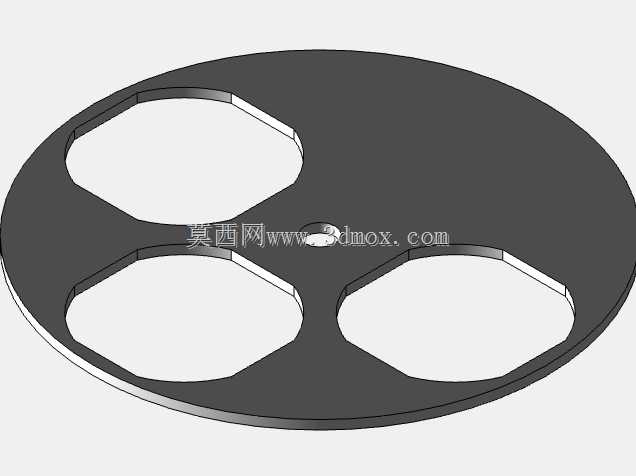

　　旋转托盘上均匀布置三个圆柱形储料桶，单桶内径100mm，有效储料高度120mm，可容纳日常产生的纸巾、塑料瓶盖、小型电池等常见小件垃圾，桶体底部做了15度的锥面导流设计，避免垃圾投放时卡滞在桶口位置。执行驱动单元采用两个9g微型舵机分别完成托盘旋转与桶盖开合动作，顶部的舵机负责驱动挡料板开合，当识别单元判定垃圾类别后，托盘舵机带动旋转托盘将对应类别的储料桶转动到投料口正下方，随后顶部挡料板舵机动作打开投料挡板，垃圾依靠自重落入对应储料桶内，完成单次分拣动作后挡板复位，托盘回到初始待机位置。

　　识别单元预留了红外传感器、颜色传感器的安装位，可根据实际分拣需求更换不同检测模块，比如针对可回收物、有害垃圾、其他垃圾的三分类场景，可搭配颜色传感器识别垃圾表面的分类标识颜色，也可外接金属传感器检测金属类可回收物，整体电路走线全部隐藏在立式立柱的内腔中，外部仅露出供电接口与程序烧录接口，避免走线外露造成的缠绕或误触风险。设计过程中重点考虑了运动部件的干涉问题，旋转托盘的转动行程做了机械限位，避免托盘过转导致储料桶碰撞立柱，舵机与转动部件之间采用D型轴连接，相比普通 friction 连接的传动方式，长期运行不会出现轴打滑导致的对位偏差，桶体与托盘之间采用卡扣式连接，需要清理储料桶时可直接向上拔出桶体，无需拆卸额外紧固件，日常维护操作十分便捷。

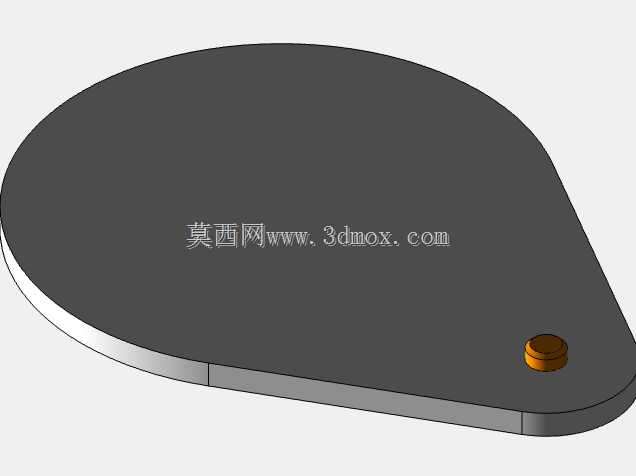

　　投料口设置在装置顶部的倾斜导料槽内，导料槽做了光滑圆弧过渡，垃圾投入后可顺着导料槽滑到挡料板位置，不会在导料段残留堆积，挡料板与导料槽之间预留2mm的活动间隙，避免垃圾碎屑卡入缝隙导致挡板卡滞。整套装置的结构件除了标准舵机、螺丝等外购件，其余结构件均可通过3D打印制作，打印时无需额外添加支撑结构，打印完成后仅需简单装配即可完成整机搭建，非常适合创客教学、垃圾分类科普场景的演示使用，也可作为小型智能收纳装置的原型机，在此基础上拓展更大容量的储料仓或增加识别模块的种类，适配更多场景的分拣需求。在实际运行逻辑上，装置待机时托盘停在初始位置，挡料板处于关闭状态，当检测到有垃圾投入导料槽后，识别模块在1秒内完成类别判定，随后驱动舵机完成对位、开板、关板、复位的整套动作，单次分拣周期控制在3秒以内，完全满足日常小件垃圾的投放节奏，不会出现投放等待的情况。供电部分采用通用5V USB供电，可直接连接电脑、充电宝或普通手机充电器供电，无需额外配置专用电源适配器，部署灵活性更强。
