仓储物流场景自主移动搬运机器人结构设计

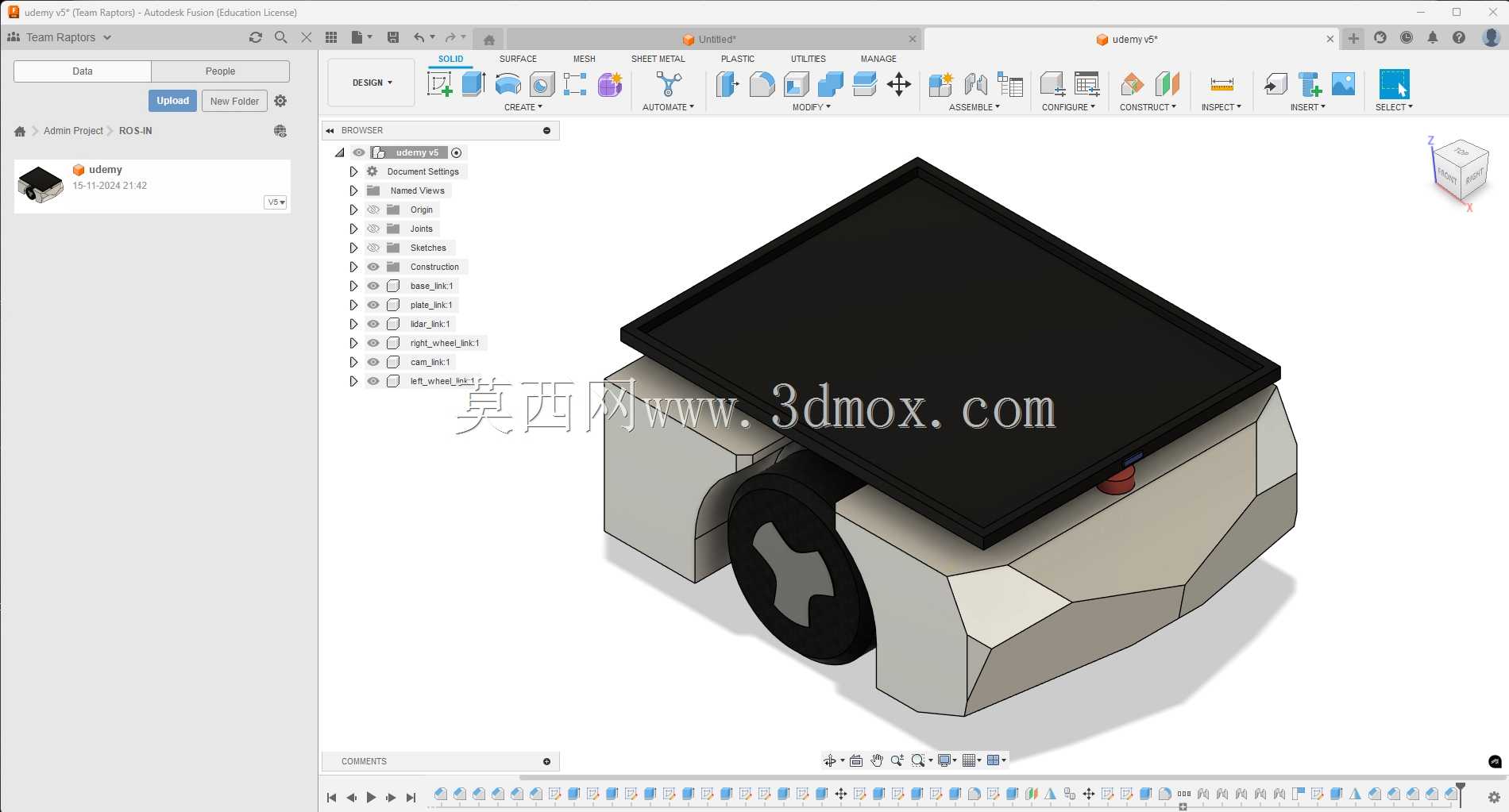

　　顶部的平整载物平台做了边缘限位结构设计，可直接适配标准仓储料箱、周转筐的放置，不需要额外加装复杂的载具固定结构，平台下方的机身内部预留了充足的电控舱空间，可容纳电池组、控制主板、驱动模块等核心电气元件，舱体做了分层式的安装位设计，不同功能的元件可独立固定，后期维护时不需要整体拆解机身，仅需打开对应区域的检修盖板即可完成元件更换与线路排查。设计过程中充分考虑了仓储场景的通行边界，机身整体宽度控制在常规仓储货架通道的最小允许通行尺寸以内，可在1米宽度的货架通道内完成原地转向动作，不需要预留额外的转弯半径空间，对于存量老旧仓库的窄通道场景适配性更强。这款轮式自主移动设备的结构设计，核心瞄准仓储场景内的短距离物料转运需求，区别于传统固定路径的AGV设备，整体底盘结构预留了多传感器的安装位，可适配激光雷达、视觉摄像头等导航组件的加装，满足动态路径规划的硬件搭载要求。从结构布局来看，设备采用低重心的轮系布置，驱动轮集成在底盘中段两侧，前后端预留从动支撑轮的安装空间，保证行进过程中的机身稳定性，即使在仓储地面常见的微小接缝、轻微坡度场景下，也不会出现机身倾斜、载物滑落的问题。

　　轮系的选型上，驱动轮采用高摩擦系数的橡胶材质轮面，可适配环氧地坪、水泥地面等多种仓储常见地面材质，轮组的悬挂结构做了微小的浮动余量设计，当地面存在3mm以内的高度差时，驱动轮始终可以保持与地面的有效接触，不会出现轮组悬空打滑的动力丢失问题。机身的外壳采用多面切角的造型设计，并非单纯的外观考量，切角结构可在设备发生轻微碰撞时，将碰撞冲击力沿斜面分散，避免直角结构直接撞击产生的应力集中损坏外壳，同时切角位置可预留碰撞传感器、边缘检测传感器的安装孔位，不需要额外在外壳上二次打孔加工。

　　设备的整体高度做了严格控制，保证顶部载物后整体高度不会遮挡导航传感器的探测视野，顶部平台的安装孔位采用通用的间距标准，可根据实际使用需求加装辊筒移栽机构、顶升机构等功能组件，拓展成为料箱转运、托盘顶升等不同功能的专用移动设备。从安装边界来看，设备所有的外接接口都集中布置在机身尾部的接线舱内，包括充电接口、调试接口、外设扩展接口，现场部署时不需要拆解机身即可完成线路连接，充电极片的安装位置预留了自动充电桩的对接余量，可适配市面上主流的AMR自动充电桩的对接尺寸，不需要单独定制充电对接结构。

　　机身内部的走线槽做了分区域隔离设计，动力线路与信号线路分开布置，避免大电流动力线对导航、控制信号产生电磁干扰，所有的线路固定位都预留了扎带安装孔，装配时可将线路整齐固定，避免设备长时间行进震动导致线路松脱、磨损短路的问题。在结构强度校核阶段，底盘的承载框架采用钣金折弯加焊接的结构形式，重点对轮组安装位、载物平台支撑位做了加强筋设计，额定承载状态下框架的形变量控制在0.5mm以内，不会因为长期承载出现框架变形导致轮系定位偏移、行进走偏的问题。设备的前后端都预留了急停按钮的安装位，现场作业人员可在任意方向快速触发急停，满足仓储作业的安全规范要求，同时机身外壳的所有棱角都做了圆角处理，避免人员磕碰受伤。
